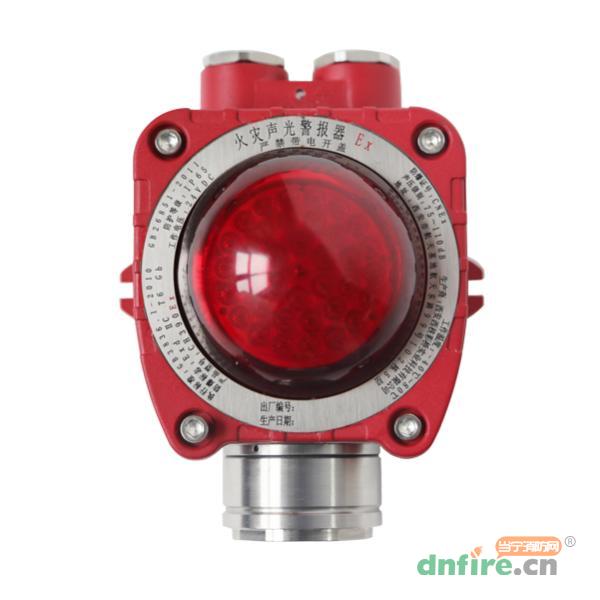

一、CH390EX隔爆型火災聲光警報器概述
CH390Ex隔爆型火災聲光警報器，是西安西核彩橋實業科技有限公司專門針對工業應用市場開發的一款防爆總線型聲光警報裝置，可為編碼型警報器（可設置成非編碼），直接應用于彩橋報警系統。
CH390EX隔爆型火災聲光警報器適用于安裝在含有ⅡC級T6溫度組別的爆作性氣體環境場所，當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光警報器，發出聲和光報警信號完成報警。警報器也可同其它探測器配合使用，達到簡單的聲光報警目的。警報器采用高亮LED發光管和超高音蜂鳴器，光清晰可視，聲音青翠刺耳。
廣泛應用于化工、石油、冶金、等領域，以限制危險能量進入具有爆炸性危險氣體的環境。
該產品經國家防爆電氣產品質量監督檢驗測試中心檢驗合格并取得防爆合格證書。
執行標準：
GB26851-2011《火災聲和/或光警報器》、
GB3836.1-2010《爆炸性環境第1部分:設備通用要求》、
GB3836.2-2010《爆炸性環境第2部分:由隔爆外殼“d”保護的設備》。
二、CH390EX隔爆型火災聲光警報器使用安裝接線
在確保安裝電纜一切正常的情況下，打開探測器下蓋。
打開后可看到警報器內部四位端子塊，按線路板端子絲印標示正確接線。(各端子功能如下)
注意：
此端子允許導線最大線徑：2.5mm2,若導線為多股,則需扭成束。
接線時，注意極性。線路對地電阻≧20MΩ。
將火災報警器回路+、回路-、24V+、24V-分別接入警報器接線端子回路+（1）、回路-（2）端子、24V+（3）端子、24V-（4）端子上，注意極性不得接反。
總線型系統中，由于受總線通信距離和回路壓降影響，建議通信距離不要超過2000m，電源線采用線徑1.5mm2以上銅芯電纜，通信線采用線徑1.5mm2以上雙絞銅芯電纜。所用電纜還應符合使用環境的其他要求，如阻燃、耐熱、耐腐蝕等。
三、CH390EX隔爆型火災聲光警報器非編碼設置
如果用戶要將聲光設為非編址狀態,請用附帶的跳線帽將聲光主板上的J3插針短路。(見上圖)這時，只需要加上DC24V聲光就會發出報警聲光信號。
四、CH390EX隔爆型火災聲光警報器技術參數
| 型號 |
CH390EX |
| 名稱 |
隔爆型火災聲光警報器 |
| 品牌 |
西核彩橋 |
| 工作電壓 |
24VDC |
| 工作電流 |
≤100mA |
| 聲響頻率 |
1～1.1Hz |
| 聲響強度 |
75～115dB |
| 閃光頻率 |
1～1.1Hz |
| 閃光強度 |
70Cd |
| 壓力范圍 |
86kPa～106kPa |
| 環境溫度 |
-40℃～+80℃ |
| 環境濕度 |
0～95%RH，無凝水 |
| 信號總線傳輸距離 |
≤2000m |
| 安裝螺紋 |
G3/4(6") |
| 外殼材質 |
鑄鋁 |
| 整機重量 |
2kg |
| 防爆標志 |
ExdⅡCT6 Gb |
| 防護等級 |
IP66 |
| 外形尺寸 |
187mm×146mm×110mm |
五、CH390EX隔爆型火災聲光警報器外觀尺寸
六、CH390EX隔爆型火災聲光警報器證書
