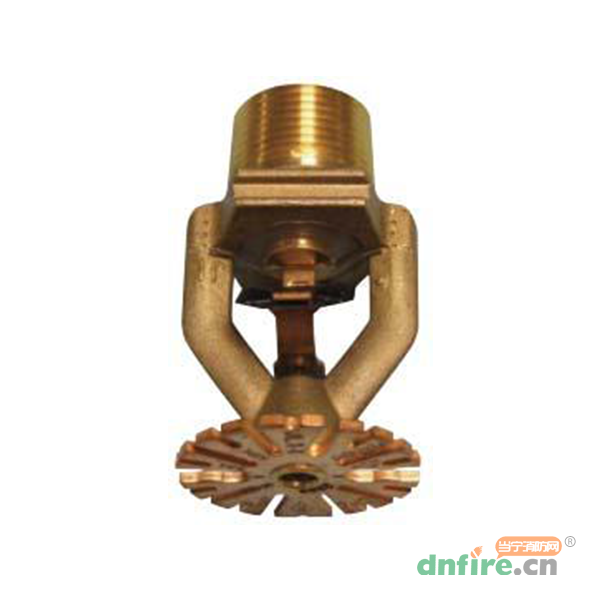

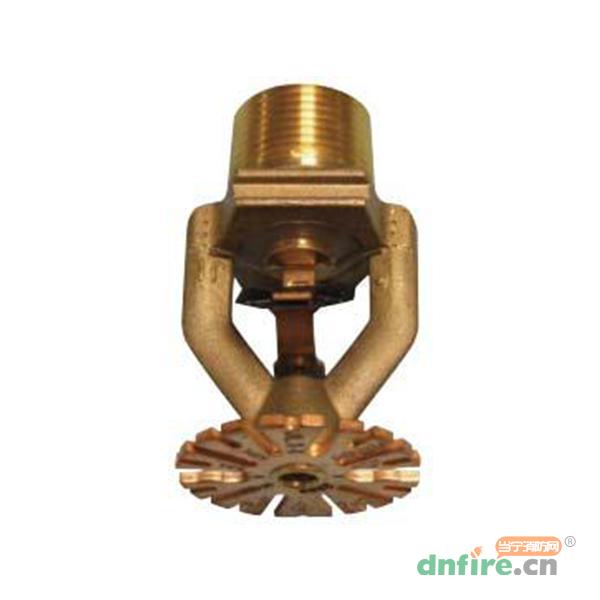

一、JL-17∣ESFR240早期抑制快速響應噴頭介紹
JL-17型早期抑制快速響應(ESFR)噴頭與為對付嚴重火災的挑戰而設計,噴頭能對蔓延的火勢作出快速反應,并能及時噴出大量的水來''撲滅''火災,而不是"控制"火災。
JL-17型ESFR噴頭采用Reliable快速響應易熔合金熱敏元件,兩片反向裝配的金屬片由易熔合金熔合在一起,當溫度升高達到動作溫度時,易熔合金熔化,金屬片分離,隨后所有支撐件從噴頭框架上脫離,打開水路,并通過濺水盤布水。噴頭的濺水盤和框架能提供大量及勻稱的半球形布水,保了噴頭在撲滅貨架上部火的同時,噴頭中心有一股強大的水柱可以穿過貨架撲滅在噴頭下方貨架底部的火災。
JL-17型早期抑制快速響應噴頭僅有下垂型安裝位置。噴頭的額定動作溫度可以通過噴頭框架的顏色標進行識別。
二、JL-17∣ESFR240早期抑制快速響應噴頭設計參數
K系數 |
響應時間 |
螺紋規格 |
最大工作壓力 |
最小工作壓力 |
242 |
ESFR |
R3/4(20mm) |
1.2MPa |
0.05MPa |
注:100%工廠水壓測試,測試壓力3.45MPa。 |
三、JL-17∣ESFR240早期抑制快速響應噴頭安裝參數
安裝位置 |
SIN |
制造商型號 |
國標型號 |
噴頭高度 |
下垂 |
RA1914 |
JL-17 |
ESFR242 P |
78.7mm |
[1] CCCF認證包括74℃,100℃。 |
四、JL-17∣ESFR240早期抑制快速響應噴頭溫度等級
溫度等級 |
額定動作溫度 |
最大環境溫度 |
框架色標 |
普通 |
74°C |
38°C |
本色 |
中溫 |
100°C |
66°C |
白色 |
五、JL-17∣ESFR240早期抑制快速響應噴頭重大變更
采用ESFR噴頭的凈空高度
當噴頭布水靠近頂棚,為了實現滅火,水滴需要下落通過火焰并到達火場中心。水滴穿越火焰的時間越長,水滴被火焰熱量蒸収的可能性越大。一些ESFR噴頭在沒有貨架內噴頭的協助下,無法處理高大凈空高度。最初ESFR噴頭設計準則允許ESFR202噴頭保護凈空高度12.2m的場所,而無需貨架內噴頭。然而隨后的火災試驗表明,12.2m凈空高度的場所,在噴頭之間采用一定組合的點火,ESFR202噴頭可能丌能為所有的儲物提供滅火。鑒于這個原因,NFPA13-2013限制ESFR202噴頭應用的凈空高度為10.7m丏無需貨架內噴頭。當凈空高度達13.7m,ESFR202噴頭依然可以使用,但需要在貨架的中間布置一層貨架內噴頭。
六、JL-17∣ESFR240早期抑制快速響應噴頭表面
標準表面 |
特殊表面 |
青銅 |
- |
[1]其他表面根據訂單要求,客戶不能自行噴涂。 |
七、JL-17∣ESFR240早期抑制快速響應噴頭設計參考
遵循FM防損數據手冊設計的項目,當JL-17ESFR噴頭用于橡膠輪胎、卷筒紙倉庫時,請參考如下手冊:
GB50084-2001(2005版)自動噴水滅火系統設計規范
FMDS8-9倉儲火災危險等級1,2,3,4不塑料儲物
NFPA13-2013自動噴水滅火系統安裝標準
FMDS8-3橡膠輪胎倉庫
FMDS8-21卷筒紙倉庫
14.4.1保護I-IV級儲物的托盤、堆垛倉庫,應遵循表14.4.1的規定。
15.5.1保護箱裝或無包裝丌収泡和箱裝或暴露的収泡塑料的托盤、堆垛倉庫,應遵循表15.4.1的規定。
16.2.3.1保護凈空高度達7.6m,I-IV級儲物的單、雙、多排貨架倉庫應遵循表16.2.3.1的規定。
16.3.3.1保護凈空高度超7.6m,I-IV級儲物的單、雙、多排貨架倉庫應遵循表16.3.3.1的規定。
17.2.3.1保護凈空高度達7.6m,箱裝或暴露丌収泡塑料和箱裝収泡塑料的單、雙、多排貨架倉庫,應遵循表17.2.3.1的規定。
17.3.3.1保護凈空高度超7.6m,箱裝或暴露丌収泡塑料和箱裝収泡塑料的單、雙、多排貨架倉庫,應遵循表17.3.3.1的規定。
八、JL-17∣ESFR240早期抑制快速響應噴頭安裝說明
JL-17ESFR噴頭按照GB50261進行安裝,根據NFPA13標準或FM防損數據表設計的項目,同時參照其相應標準進行安裝.噴頭采用J1型扳手安裝。
注意:噴頭安裝扭矩為19-27.1N.m,請丌要超過最大扭矩,否則可能導致噴頭損壞并導致泄漏.
