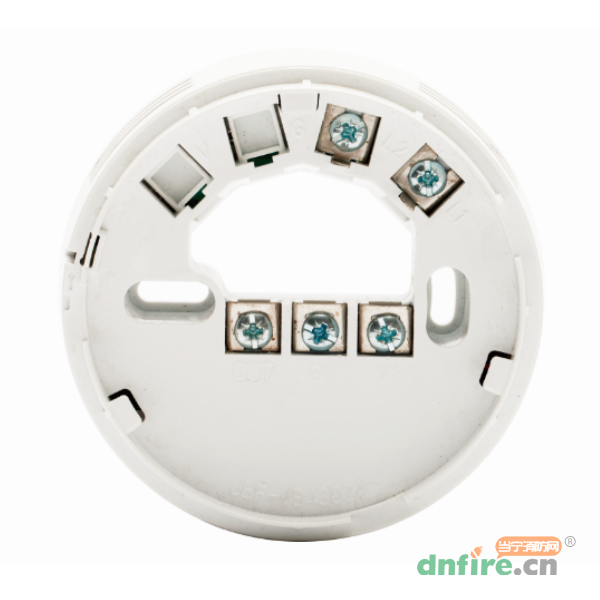

一、JBF-VB4302A蜂鳴底座概述
JBF-VB4302A蜂鳴底座是青鳥消防JBF-4000系列探測器配接使用的具備蜂鳴報警功能的專用底座，他與常規探測器底座的不同之處在于該探測器底座在安裝布線上需電源線和回路總線。
當安裝在JBF-VB4302A蜂鳴底座上的探測器報火警時，該探測器底座會發出音量超過80dB的報警聲。在該蜂鳴底座報警的同時還可以輸出一個報警級聯信號去觸發相鄰的最多不超過10只的蜂鳴底座同時報警（相互間需要單獨布線）或驅動報警閃燈（需單獨配置）。
采用專用電子編碼器編址，與所配接探測器采用同一地址。必須配接青鳥公司公司JBF-4000系列探測器使用。
二、JBF-VB4302A蜂鳴底座技術參數
| 型號 |
JBF-VB4302A |
| 名稱 |
蜂鳴底座 |
| 品牌 |
青鳥消防 |
| 總線電壓 |
DC24V |
| 電源電壓 |
DC20~28V |
| 報警電流 |
＜30mA（24V） |
| 報警音量 |
＞80dB（24V） |
| 變調周期 |
2S |
| 編碼方式 |
電子編碼器進行編碼 |
| 編碼范圍 |
1-200 |
| 尺寸 |
Φ102.4mm×高25mm |
| 線制 |
單聯（四線制）：通訊線L1，L2（無極性），24V電源線V1、G1(有極性) |
| 互聯（五線制）：通訊線L1，L2（無極性），24V電源線V1、G1(有極性)，OUT線 |

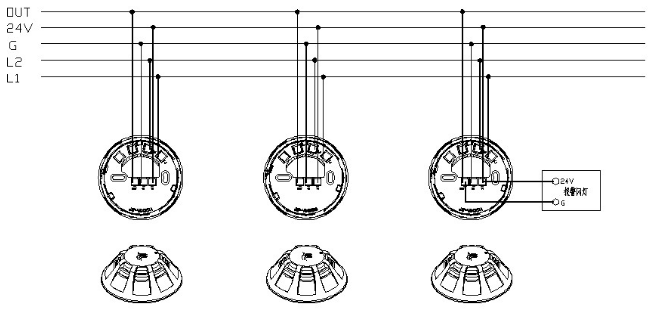

三、JBF-VB4302A蜂鳴底座接線示意圖
布線施工后，通過使用螺栓或預埋盒將底座固定在墻上，安裝孔距為60mm。
安裝前，將4系列火災探測器和JBF-VB4302A底座“一對一”的寫入相同地址碼(1-200號)。
底座上L1、L2與控制器總線上L1和L2連接，底座上V1、G1與直流電源DC.24V和GND連接。
如果需要另外配接報警燈，請將報警燈的負極接在JBF-VB4302A底座OUT端子上，正極接在V1端子上。
如果需要多個探測器底座互聯，則需將底座的OUT端連接在一起，注意極性要正確，接線如上圖。如果單獨安裝，則不用連接OUT端。
四、JBF-VB4302A蜂鳴底座使用方法
首先對JBF-VB4302A底座編碼，地址必須與和底座配接的探測器的地址一致（注意：用專用電子編碼器是讀不出JBF-VB4302A底座地址的）。然后將探測器和底座擰在一起，連接入控制器中，進行登記（注意：JBF-VB4302A底座不能獨立工作，必須與我公司JBF-4000系列探測器配套使用）。當探測器達到報警閾值后，向控制器發送報警信號，控制器確認報警并將報警的探測器火警燈點亮（常亮），同時啟動與報警探測器配接的JBF-VB4302A底座的火警聲響（約80db）、火警燈閃（需要另外配接）；互聯安裝時，與該探測器底座互聯的其他探測器底座，也啟動火警聲響。
