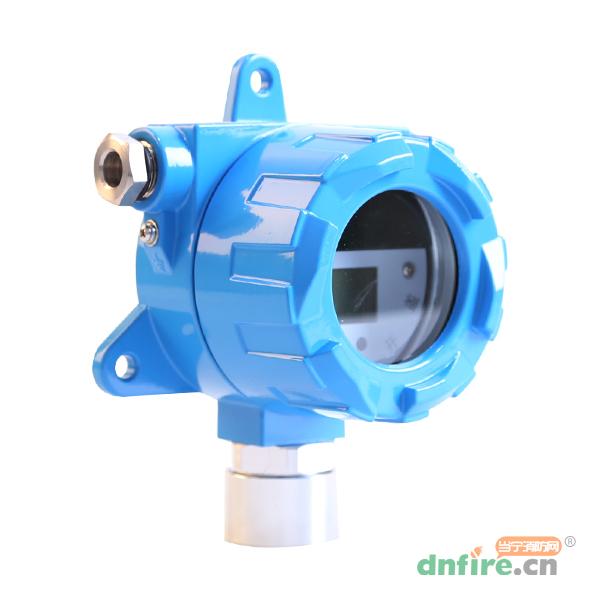

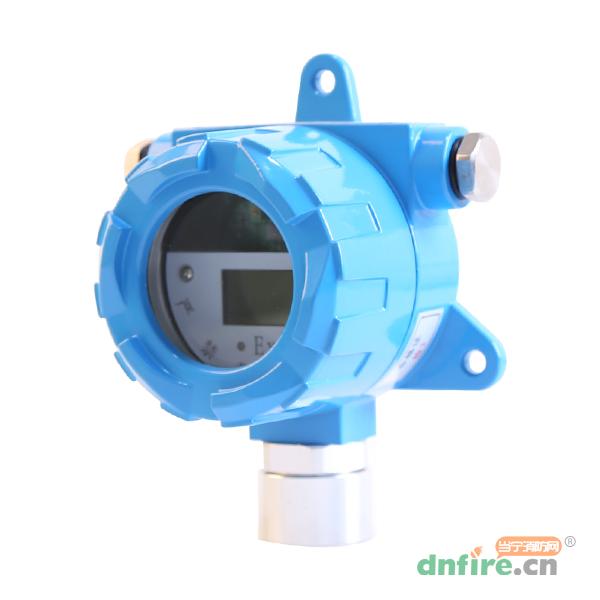

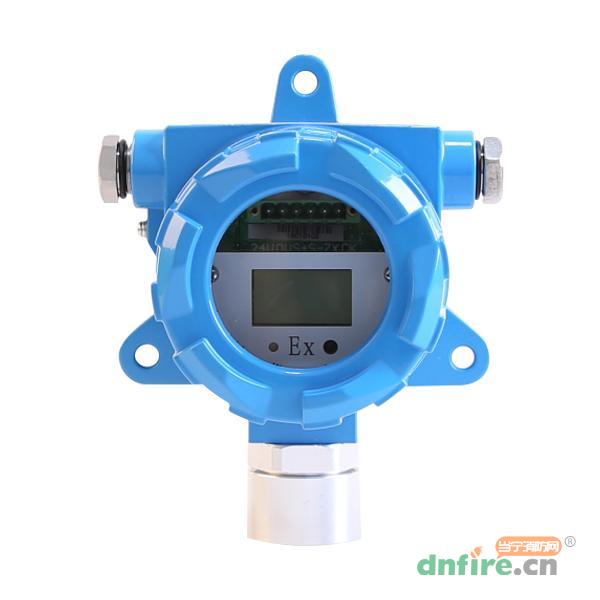

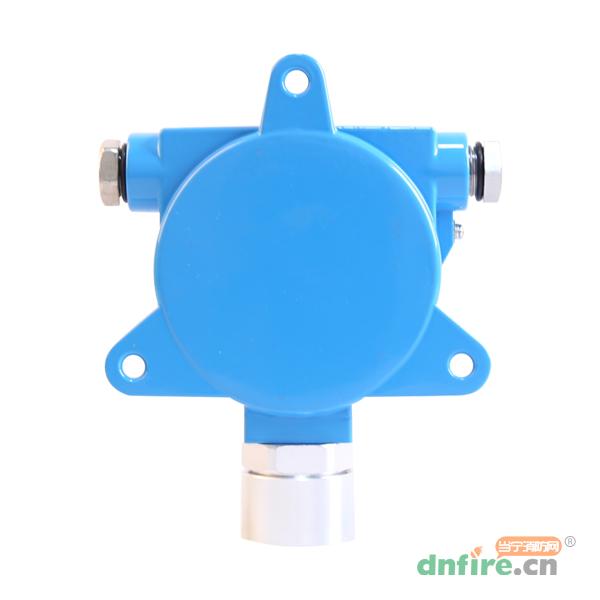

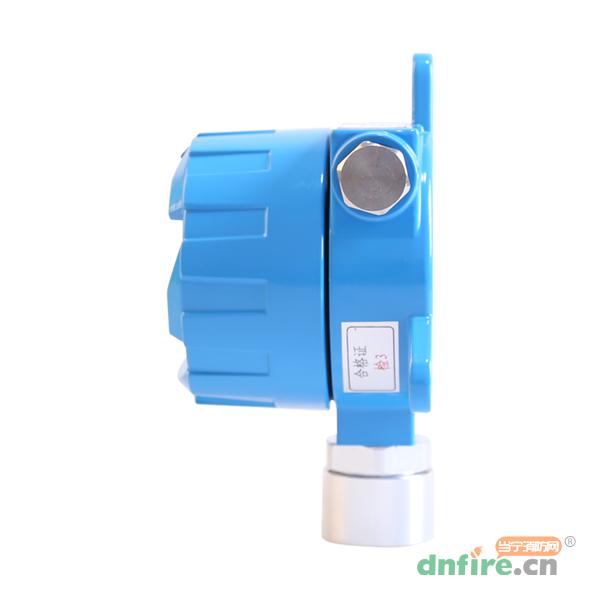

一、JTQB-HX531W點型可燃?xì)怏w探測器特點
JTQB-HX531W點型可燃?xì)怏w探測器采用先進的進口電化學傳感器,具有線性度好、壽命長、穩定性好等特點,可顯示探測氣體的當前濃度值。
二、JTQB-HX531W點型可燃?xì)怏w探測器適用場所
JTQB-HX531W點型可燃?xì)怏w探測器適用于存在可燃?xì)怏w泄漏危險的固定場所,如石油、化工、機械、醫藥、儲運等行來的有爆炸危險環境的1區(在正常運行時可能出現爆炸性氣體混合物的環境)和2區(在正常情況下,不可能出現爆炸性氣體混合物的環境,或即使出現也僅是短時存在的爆炸性氣體混合物的環境),可檢測多種危險氣體;不適用于0區及煤礦井下環境。適用最高表面溫度級別為T6,即85℃。
JTQB-HX531W點型可燃?xì)怏w探測器本產品經國家級儀器儀表防爆安全監督檢驗站(NEPSI)檢驗,符合GB3836.1-2010《爆炸性環境第1部分:設備通用要求》、GB3836.2-2010《爆炸性環境第2部分:由隔爆外殼“d”保護的設備》標準,其防爆標志為ExdIICT6Gb,防爆合格證號為GYB15.1007X。產品的具體選型使用按國家有關標準執行。
三、JTQB-HX531W點型可燃?xì)怏w探測器技術參數
型號 |
JTQB-HX531W |
名稱 |
點型可燃?xì)怏w探測器 |
品牌 |
鴻消電子 鴻真電子 |
工作電壓 |
DC24V(DC12V~DC28V) |
功耗 |
<2W |
適用氣種 |
有毒氣體/可燃?xì)怏w |
報警設定 |
低限報警值設定值:200PPM |
濃度顯示 |
探測器液晶顯示氣體的濃度 |
顯示誤差 |
<5%FS |
時間特性 |
響應時間≤30s |
預熱時間:60s |
防爆等級 |
ExdIICT6Gb |
適用環境 |
可室外 |
環境溫度 |
-40~+70℃ |
相對濕度 |
95% |
計量器具型式批準證書 |
證書標志及編號:2015C234-31 |
制造計量器具許可證 |
標志及編號:滬制證字:00000405號 |
使用壽命 |
在正常使用環境和條件下可達兩年 |
安裝方式 |
固定于墻面、安裝支架、或管道上等 |
外形尺寸 |
177X140X92mm,傳感器頭長:35mm |
四、JTQB-HX531W點型可燃?xì)怏w探測器安裝及接線說明
1.探測器的安裝固定后,應保證使其傳感器頭的方向向下;
2.探測器的設置、安裝應參照國家標準GB50493-2009的有關規定執行。
a)應視探測目標氣種比重的不同,確定探測器的安裝高度:
對于比重小于空氣的氣體,探測器安裝高度應使探測器氣口高出“釋放源”(即可能的泄漏點,下同)0.5~2m;必要時,還應在探測器上部設置、安裝面積不小于1m²的積氣罩。對于比重大于空氣的氣體,探測器安裝高度應使探測器進氣口距地坪(或地板)0.3~0.6m之內。受安裝環境條件限制無法滿足安裝高度時,應依據安裝高度制作安裝支架。
b)室內安裝時,應避免安裝在空氣流動過大的地方,并應使其距釋放源的水平距離在3~4米的范圍以內;還應綜合考慮空氣自然流動、泄漏氣體比重、微漏或噴射狀的泄漏等因素,推測可能聚集可燃?xì)怏w的地方,確定安裝位置。室外安裝時,可根據釋放源布置探測器,應盡量避免安裝在風口處;應裝探測器安裝在閥門、法蘭盤接口等釋放源的上方或下方(依探測目標氣體的比重確定)。因圍墻處容易聚集、滯留可燃?xì)怏w,也應考慮在圍墻附近設置、安裝探測器。
3.接線說明

a)布線要求:
所布電源線的線徑應保證在每個探測器端的電壓不低于12V,電源線線徑≥2.5mm²,信號線線徑≥1.5mm²。注意:如另配外置DC24V電源供電時,該電源的電源負極(0V/GND)必須與控制器0V(GND)連接,正極必須單獨,不能與控制器連接。
b)端子接線說明:
24V:接氣體報警控制器或供電電源的V+(24V)0V:接控制器或供電電源的V-(0V)
S+:信號總線,接報警控制器的S+
4.連接線引入探測器的說明
當在有防爆要求的區域內安裝使用時,配接的電線電纜、穿線用金屬管或防爆軟管、接線盒等配件均應按照防爆等級的要求配置和安裝。上述配件與本探測器配合的相關數據如下:
a)探測器出線孔螺紋為公制螺紋:M20X1.5-6H的內螺紋,配有穿線密封橡膠塞、墊片、和出線螺母,出線螺母螺紋為:M20X1.5-6g的外螺紋。
b)當采用金屬管或防爆軟管與探測器配合(不使用出線螺母)時,該穿線管與探測器出線孔的配合螺紋應為公制螺紋:M20X1.5-6g的外螺紋。進入探測器的連接線在穿管的同時也要穿過墊片和密封橡膠塞,安裝時要擰緊到位。
c)當不使用穿線管與探測器配合,而使用出線螺母對連接線進行緊固密封時,則進入探測器的連接線應使用含填充料的多芯護套線纜,其外徑應在7~10mm之間,安裝時要穿過墊片和密封橡膠塞,并將出線螺母擰緊到位。
