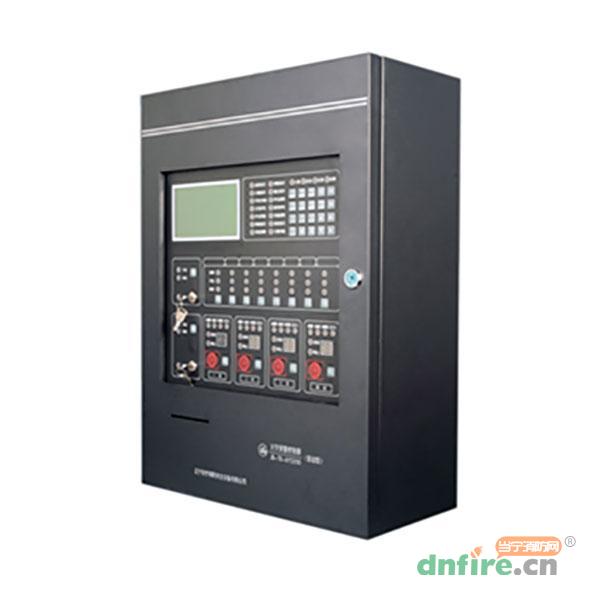

一、JB-TB-AY3200火災報警控制器（聯動型）功能和用途
·為集中、區域兼容型火災報警控制器。
·壁掛式，外殼材質為金屬。
·具有火災報警延時功能。
·具有接到不同部位兩只火災探測器的火災報警信號，才能確定發出火災報警信號的功能。
·具有火災報警歷史事件和信息記錄的功能，可記錄5000條火警、監管、故障、屏蔽、預警等信息內容。
·具有8組多線控制輸出。
·具有控制輸出延時功能。
·具有傳輸火災報警信息功能。
·具有屏蔽功能。
·具有監管功能。
·通過編程實現聯動設備控制功能。
·采用CAN總線通訊方式，使報警時間不超過3秒。
·最多擴充至4個回路，每個回路255點，單機最大容量為1020點。
·采用240×128點陣大屏幕液晶顯示器顯示信息。
·根據需要可配接微型熱敏打印機或針式打印機。
·可通過U盤通訊卡實現U盤信息向控制器的傳輸，通過該功能可更加方便的實現系統初始化和聯動關系編程。
·采用CAN總線通訊方式，實現聯網功能，一臺集中機最多可帶8臺區域機，也可作為區域機與JB-TG-AY5000型火災報警控制器（聯動型）組成區域聯網系統。
·可根據用戶需要裝配成柜式結構，可配接消防廣播系統、消防電話系統。
·可與CRT彩色圖形監視系統連接，實現對現場設備的實時圖形顯示功能。
·可配接的產品有：JTY-GD-AY3880點型光電感煙火災探測器、JTW-CD-AY3900點型感溫火災探測器（P）、J-SAP-M-AY3718手動火災報警按鈕、AY3719消火栓按鈕、AY5400火災聲光警報器、AY5620輸入模塊、AY5630輸入輸出模塊、AY5640輸入輸出模塊、AY5660輸入輸出模塊、AY5670輸入輸出模塊、AY5680輸出模塊、AY3550火災顯示盤、AY5610總線短路隔離器和AY5611電源短路隔離器。
| 工作電壓 |
AC187V~242V |
環境溫度 |
0℃~+40℃ |
| 環境濕度 |
≤95%RH（40℃±2℃） |
| 電源輸出 |
對內DC24V/1A |
備用電池 |
12V兩節 |
| 對外DC24V/1.5A |
外形尺寸 |
370*150*500mm |
二、JB-TB-AY3200火災報警控制器（聯動型）技術指標
|
實物照片
|
工作電壓 |
工作電流 |
組成 |
功能/特點 |
|
AY3200ZK主控單元
|
DC24V±5% |
≤400mA |
3200主板 |
1、是火災報警控制器的中央處理器。
2、具有液晶顯示、鍵盤操作、狀態指示功能。
3、具有聯網接口和打印機接口。
4、能夠提供一路最大容量為255點的信號總線。
5、具有pc機初始化、CRT顯示功能。
|
|
AY3200HL回路卡
|
DC24V±5% |
≤200mA |
3200單回路卡 |
1、每個回路卡可帶255點，最多可擴充3個回路卡。
2、與AY3200ZK主控單元鏈接，采用485的方式通訊。
3、采用手動撥碼的方式進行地址碼設置。
|
|
AY3200SK手動控制單元
|
DC24V±5% |
≤500mA |
3200SK鍵盤顯示板
3200SK控制板
3200SK輸出卡
|
1、與AY5640輸入輸出模塊配套使用。
2、每個輸出卡可控制4路多線輸出。
3、每塊手動控制單元可擴充2塊3200SK輸出卡。
4、具有開/關按鍵和故障、啟動、反饋狀態指示燈。
5、具有手/自動轉換、指示和鍵盤鎖等功能。
|
|
AY3200DM/5A電源模塊
|
輸入AC187~242V
輸出DC24V±5%
|
輸出電流5A |
5A電源板 |
1、輸出容量為DC24V/5A。
2、為輸入輸出模塊、火災顯示盤、聲光警報器和外部設備供電。
|
|
AY500UP U盤通訊卡
|
DC5V±5% |
≤50mA |
U盤通訊卡 |
1、可將U盤的有關初始化和聯動關系等信息傳輸至火災報警控制器的相關存儲器內。
2、可將火災報警控制器的初始化和聯動關系等信息回讀。
|
