一、J-SAP-EIN22型消火栓按鈕簡介
J-SAP-EIN22型消火栓按鈕內置CPU和智能軟件，通過總線向火災報警控制器發送啟泵控制信號，點亮“啟動”燈，并可根據消防泵反饋信號點亮“回答”指示燈。內置按鈕開關，可通過機械操作機構使其動作并自鎖，通過工具使按鈕復位；具有一組常開觸點，供啟動消防泵使用，當壓下啟動零件時，觸點閉合。滿足國標GB16806-2006《消防聯動控制系統》有關要求，工作穩定可靠。
二、J-SAP-EIN22型消火栓按鈕性能特點
電子編碼，唯一ID，控制器在線編址或編碼器設地址，自動登錄。
插拔式結構，便于安裝。
采用工具復位。
“回答”燈既可通過火災報警控制器點亮，也可根據消防泵運行狀態由外部DC24V直接點亮。
支持“數字總線”通訊協議。

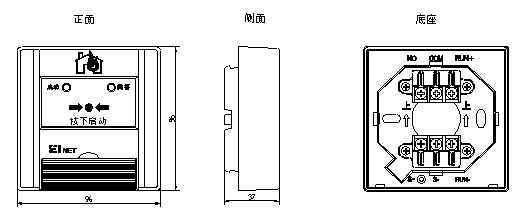

三、J-SAP-EIN22型消火栓按鈕外形及安裝尺寸
四、J-SAP-EIN22型消火栓按鈕主要技術指標
| 型號 |
J-SAP-EIN22 |
| 使用環境溫度 |
-10°C~+55°C |
| 使用環境濕度 |
＜95RH（不凝露） |
| 總線工作電壓 |
24V脈動電壓 |
| 內部按鍵觸點容量 |
DC24V/0.1A |
| 監視電流 |
≤0.35mA |
| 總線長度 |
≤2000m |
| 報警電流 |
≤0.85mA |
| 線 制 |
兩總線,無極性 |
| 外殼防護等級 |
IP30 |
五、J-SAP-EIN22型消火栓按鈕安裝與接線
安裝
消火栓按鈕應安裝在明顯和便于操作的墻上或消火栓箱內，距地高度1.5m，安裝應牢固，不得傾斜，應防止水濺、水淋；外接導線應留有0.10m的余量，端部應有明顯標志。
將按鈕底座用兩只M4螺釘按照箭頭方向固定在墻面上，底座上接好線后，將按鈕插在底座上。若想安裝更牢固，可打開翻蓋，用ST3.5x25自攻釘將按鈕固定在底座上。拆卸時請捏住按鈕左右兩側的下部向外拔。
接線
應選用截面積不小于1.0mm2的多股銅芯雙絞線，總線最長距離不大于2000米。
底座上“S+”、“S-”分別為總線正、負極輸入端子，“S+”、“S-”接入EI系列火災報警控制器的回路總線（無極性連接）。
“NO”和“COM”為按鍵的一組常開點，根據需要使用。
產品出廠時，已將跳線器插于X2、X3的“內”,回答燈通過火災報警控制器點亮，無需另接DC24V線；將跳線器插于X2、X3的“外”時，回答燈由外接DC24V電源點亮，需將“RUN+”接DC24V+，“RUN-”接DC24V-。
每個接線端子所接導線數量應不大于2根。
注：本產品不適用于室外、潮濕場所以及可能對殼體造成腐蝕、破壞的場所。
