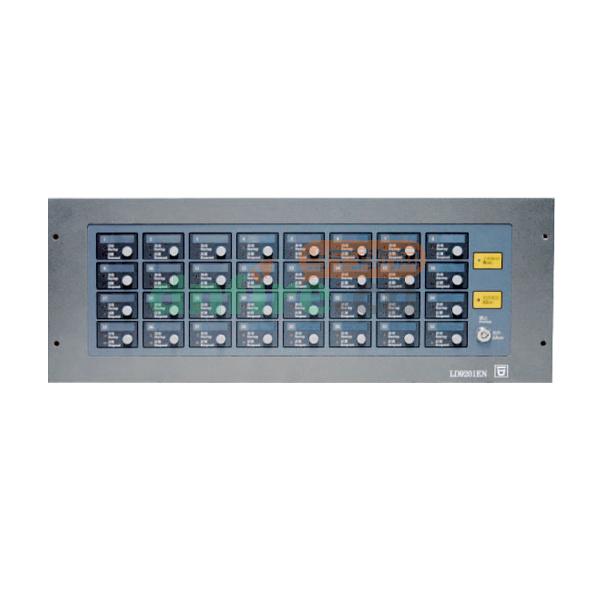

一、LD9201EN總線制聯動控制盤產品描述：
LD9201EN聯動控制盤是依據GB16806-2006《消防聯動控制系統》設計開發的，滿足GB/T19001-2000《質量管理體系要求》。通過CANBus與本公司生產的E/EN系列火災報警控制器配套使用。該控制盤具有32路多線或總線控制功能，既可以作為總線盤間接控制現場設備，也可以作為多線盤直接控制現場設備。該盤還具備按鍵保護、現場信息上傳、線路故障檢測以及輸出線過流保護等功能。
二 、LD9201EN總線制聯動控制盤功能：
★ 采用CANBus通訊方式。
★ 每臺最多控制32路總線或多線輸出設備。
★ 總線輸出控制可通過配置多線輸出板轉為多線輸出控制。
★ 具有鍵盤鎖定功能，可以防止誤操作。
★ 每路均具有啟動和現場反饋指示功能。
★ 多線盤的每路都具有線路故障檢測功能。
★ 多線盤的每一路都具有最大2A的驅動能力，并具備過流保護功能。
三、LD9201EN總線制聯動控制盤主要技術指標：
| 主要技術指標 |
|
| 內容 |
技術參數 |
| 通訊方式 |
CANBus |
| 最大控制路數 |
32路 |
| 電源電壓 |
DC24V |
| 輸出電壓 |
DC24V |
| 最大輸出電流 |
1A(單路) |
| 空載功耗 |
≦1.2W+8路輸出板數量*1.2W |
| 工作環境溫度 |
0℃-45℃ |
| 工作環境相對濕度 |
≦95%RH(40±2℃) |
| 安裝方式 |
入柜4U(需單配立柜或琴臺) |
| 最大外形尺寸 |
寬483mm×高178mm |
| 重量 |
1.8kg±0.1kg |
四、LD9201EN總線制聯動控制盤布線要求：
★ 機內端子配線：所有引入線均剝開1cm，掛錫后接入端子。
★ 直拉線：宜選用截面積不小于1.5mm2阻燃銅芯電纜（ZR-KVV3×1.5mm2），耐壓≥250V。
★ 線路壓降應不大于3V否則要增大導線的線徑。
★ 穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路穿入同一管中。
★ 當未接入設備時，QD+和QD-之間要接入5.1KΩ的電阻，HD和QD-之間接入82KΩ電阻，當接入設備后QD+和QD-之間的5.1KΩ電阻應該去掉，在設備端的反饋線和QD-之間應接入82 KΩ電阻。
五、LD9201EN總線制聯動控制盤特點：
★ LD9201EN可由三部分組成：32路總線控制盤，32路多線轉換板，8路多線輸出板。
★ 系統自檢時所有的啟動和反饋指示燈會閃，而不影響其輸出功能，自檢結束后能恢復自檢前所顯示的狀態。
★ 當控制器軟件復位后該盤也會隨之復位。
★ 當鍵盤鎖處于“禁止”狀態時，將禁止所有的按鍵操作，但不影響控制器對每一回路的自動啟動和停止，當鍵盤鎖處于“允許”狀態時，將允許各種按鍵操作；當鍵盤鎖的狀態發生變化時，手動盤能將變化信息上傳給控制器。
★ 需直啟現場設備時，可根據用戶需求靈活配置所需8路多線輸出板的數量。8路多線輸出板以8路為一組進行擴展，未接現場直啟設備的控制點可通過控制器軟件設置為總線輸出方式。
★ 多線輸出板既可以檢測啟動線之間的短路和斷路故障，也可以檢測反饋線的斷路故障。
