一、SJ-DYX-2007電源箱概述

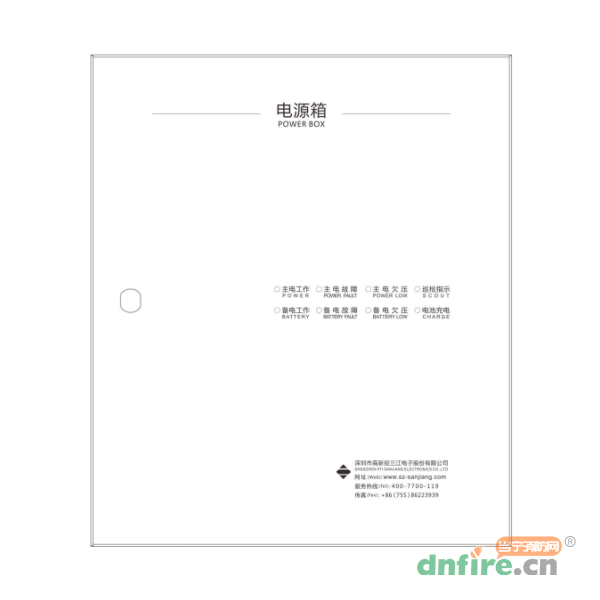

SJ-DYX-2007電源箱為消防控制系統提供DC24V直流電源。電源箱可以通過9000消防總線與火災報警控制器通訊，可將電源箱的當前狀態上傳到火災報警控制器，也可以接收來自火災報警控制器的控制命令。電源箱面板上有8個發光二極管指示電源箱當前狀態。
二、SJ-DYX-2007電源箱功能特點
1.后級輸出定義：電源控制電路檢測到交流輸入在合理范圍內（175V AC～265V AC），或交流輸入不在合理范圍內但電池電壓大于22±0.3V，則判定為滿足后級供電的需求，此時+24V才有輸出；
2.交流輸入正常（187±2V AC～265V AC），備電關閉，或者備電電壓低于18V±0.3V，由主電對后級輸出+24V，停止對電池充電，火災報警系統報此電源箱備電故障；
3.交流輸入正常（187±2V AC～265V AC），備電打開，由主電對后級輸出+24V、對電池充電。
4.交流輸入欠壓（135V AC～187±2V AC），備電打開，電池電壓在21.5±0.3V～27.6±0.3V的合理范圍內：備電給出后級輸出，面板上主電欠壓、主電故障、備電工作指示燈均點亮，當備電小于21.5±0.3V后，備電欠壓指示燈點亮，對后級+24V仍有輸出，當備電電壓低于20.5±0.3V后備電故障指示燈點亮，對后級+24V輸出截止。
5.交流輸入欠壓（135V AC～187±2V AC），備電關閉，后級輸出截止，電池停止充電，面板上主電欠壓、主電故障指示燈和備電故障燈亮，火災報警系統報此電源箱主電和備電故障。
6.交流輸入丟失，電池電壓高于21.5±0.3V：備電給出后級輸出，面板上主電故障燈亮，火災報警系統報此電源箱主電故障，電池電壓在20.5±0.3V～21.5±0.3V之間，備電欠壓指示燈點亮；
7.交流輸入丟失，電池電壓大于20±0.3V小于20.5±0.3V：后級輸出截止，面板上主電故障燈和備電欠壓、備電故障指示燈亮，火災報警系統報此電源箱主電和備電故障；
8.交流輸入丟失，電池電壓小于20±0.3V，后級保護性系統斷電，斷電后電池耗電電流為0mA，最大限度的保護電池不至于過放電而損壞；電源箱仍會通過總線給控制器發送主電和備電故障的信息，火災報警系統將報此電源箱主電和備電故障。
9.備電打開狀態，且主電正常，備電電壓Vbat小于22V±0.5V，最大充電電流不應大于400mA，PCB充電指示燈慢閃（每秒切換一次狀態）；備電電壓Vbat大于22V±0.5V，小于27.5V±0.5V，最大充電電流不應大于2.1A，PCB充電指示燈快閃（每250ms切換一次狀態）；當備電電壓Vbat大于27.5±0.5V后，充電19分鐘停充1分鐘，當停充1分鐘后電池電壓采樣值大于27V±0.5V后，切換至浮充狀態，浮充電壓27V±0.3V，浮充最大電流不應超過400mA，PCB充電指示燈熄滅，面板充電指示燈熄滅。
10.其中在整個充電周期內，包含浮充，均采用脈沖充電方式，周期10秒，占空比80%。
11.單個充電模式下充電時長超過48小時未進行模式切換，會認為電池組故障，自動切入浮充模式。
三、SJ-DYX-2007電源箱技術參數
| 輸入特性 |
1)交流輸入：AC 220V單相
2)總線輸入：無極性兩總線連接 |
| 直流輸出特性 |
1)額定電壓：DC27.6±0.3V
2)額定電流：20A |
| 備電輸出 |
依賴于當前的電池電壓，低于 20.5±0.3V 時關斷輸出，低于 20±0.3V 系統掉電 |
| 總線工作電流 |
≤300μA |
| 編碼方式 |
電子編碼方式，每個電源箱占一個總線編碼地址，編碼范圍可在1~324之間任意設定 |
| 使用環境 |
溫度：-10℃～+50℃
相對濕度：≤95%（40℃±2℃無凝露） |
| 外型尺寸 |
420mm×360mm×115mm |
| 備電 |
電源箱內部可以放置一對 7AH/12V 蓄電池，另外可以外接最多三對 7AH/12V 蓄電池 |

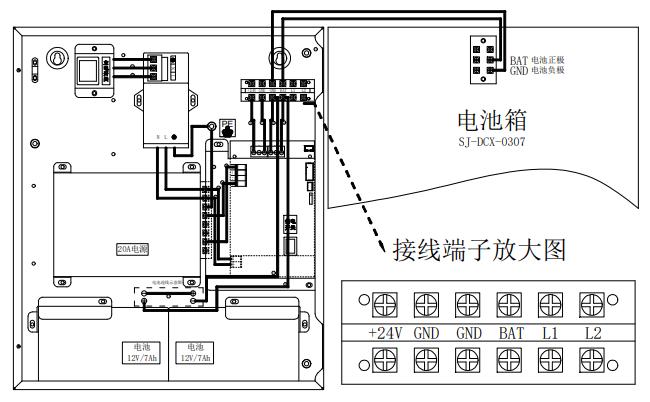

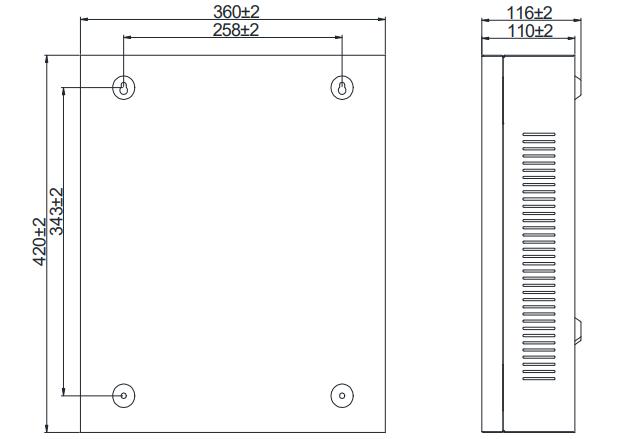

四、SJ-DYX-2007電源箱外形尺寸及安裝接線
