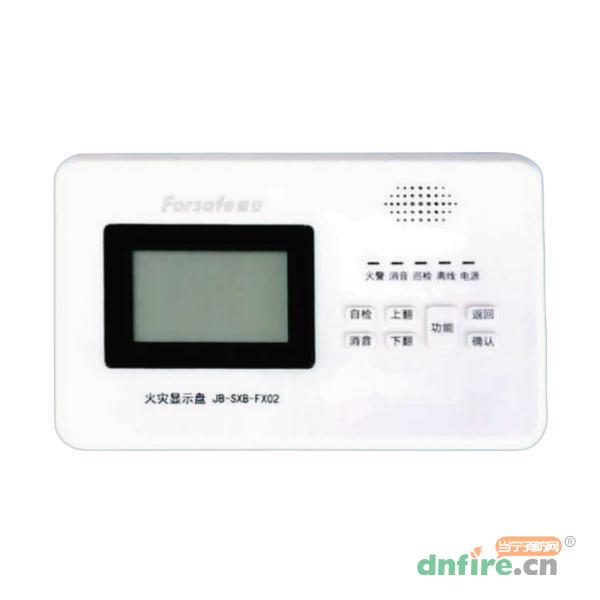

JB-SXB-FX02火災顯示盤是一種可用于樓層或獨立防火區內的火災報警顯示裝置。
火災顯示盤只能接收火災報警控制器發出的信號，不能給火災探測器、手動報警按鈕及其他探測部件供電。
當建筑物內發生火災后，消防控制中心的控制器接收報警信息，同時把報警信號傳輸?shù)绞Щ饏^(qū)域的火災顯示盤上，火災顯示盤將顯示報警的設備的位置編碼及相關信息，并發出聲響信號，通知失火區域的人員。
本火災顯示盤的連接需要6根線：2組RS485通訊線（共4根），2根24V電源線。其中RS485總線區分極性，電源線為無極性的。
本火災顯示盤可以接收控制器所有火警信息，前級RS-485通訊口手拉手式并聯，V2.0協議最大可帶8組，V2.1協議最大可帶30組，后級RS-485通訊口級聯，每組最大32個顯示盤，且在同一組總線上不允許有相同地址，要求每組總線上的顯示盤總數≤32個。
二、JB-SXB-FX02火災顯示盤技術參數
| 型號 |
JB-SXB-FX02 |
| 名稱 |
火災顯示盤 |
| 品牌 |
賦安 |
| 額定工作電壓 |
DC 24V |
| 整機功耗 |
正常監視狀態770mW以下
火警狀態消音后800mW以下
火警狀態帶聲響1.8W以下
|
| 顯示容量 |
100個火警 |
| 連線方式 |
RS485總線4根，AA1、BB、AA2、BB2區分極性
24V供電線2根，不區分正負極性
|
| 人機界面 |
中文12864點陣液晶顯示 |
| 通訊接口 |
RS485接口 |
| LED指示燈 |
火警燈（紅色）：總線設備報火警時常亮。
消音燈（紅色）：處于消音狀態時常亮。
巡檢燈（綠色）：處于正常巡檢狀態時閃亮。
離線燈（黃色）：總線處于離線狀態時常亮。
電源燈（綠色）：電源供電正常時常亮。
|
| 工作溫度 |
0℃～40℃ |
| 工作濕度 |
＜95%（40℃） |
| 安裝方式 |
壁掛式 |
| 結構尺寸 |
L180mm×W21mm×H110mm |
| 檢測標準 |
GB 17429-2011《火災顯示盤》 |

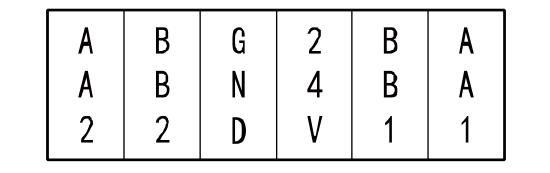

三、JB-SXB-FX02火災顯示盤接線說明
火災顯示盤RS485總線（AA1，BB1）與配接控制器的RS485總線（A，B）或者下一個火災顯示盤RS485總線（AA2，BB2）相連接。
火災顯示盤RS485總線（AA2，BB2）與下一個火災顯示盤RS485總線（AA1，BB1）相連接。
工作電源（24V，GND）與控制器的給外部設備供電電源（24V+，24V-）相連接，不區分正負極性。
四、JB-SXB-FX02火災顯示盤簡單故障處理
1.無顯示
火災顯示盤液晶屏和指示燈沒顯示，可檢查供電是否正?；螂娫淳€接線有沒有接反、所有接插件是否接插良好。
2.聲響故障
顯示盤在報火警情況下，沒有火警報警聲，可檢查揚聲器接線是否斷線或插頭接插不良。
3.時鐘不準確
時鐘若顯示不正確，通過菜單調時即可。
