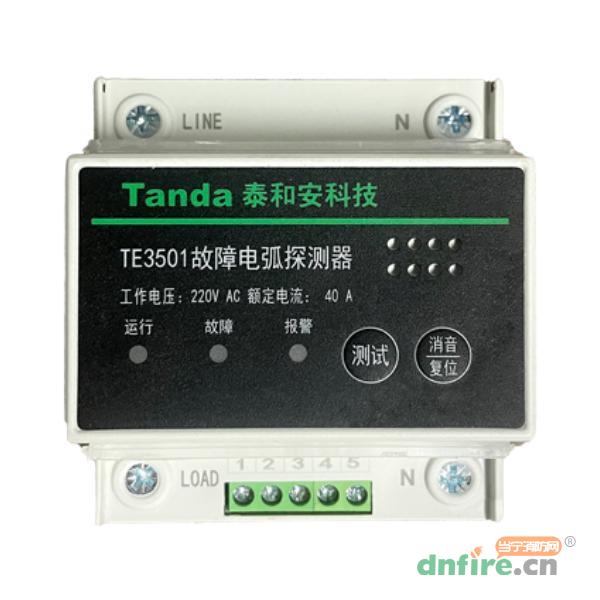

一、TE3501故障電弧探測器概述
TE3501故障電弧探測器，能夠檢測和判別線路中的串聯故障電弧、并聯故障電弧和接地故障電弧。線路老化、電纜絕緣層破損、接線端子螺絲松動、墻壁插座內部接觸不良等情況容易產生故障電弧現象，探測器檢測到下端線路出現故障電弧時，發出聲光報警信號，同時通過繼電器輸出觸點對外輸出報警信號，并且通過總線通訊將報警信息上傳到監控設備。
二、TE3501故障電弧探測器特點
使用二線制總線通信；
內置高性能微處理器；
通過控制器遠程復位；
采用聲光報警。
三、TE3501故障電弧探測器參數
| 型號 |
TE3501 |
| 名稱 |
故障電弧探測器 |
| 品牌 |
泰和安 |
| 額定電壓 |
AC 187V-242V |
| 額定頻率 |
50Hz |
| 額定電流 |
40A |
| 最大功耗 |
1W |
| 報警條件 |
1s內發生14個及以上半周期故障電弧 |
| 報警方式 |
聲光報警 |
| 輸出觸點 |
無源常開型，AC 220V/5A或者DC 30V/5A |
| 通訊方式 |
二總線 |
| 環境溫度 |
-10℃~+40℃ |
| 相對濕度 |
≤96% |
| 安裝方式 |
TH35mm標準導軌安裝 |
| 探測器尺寸 |
72mm×83 mm×67mm |

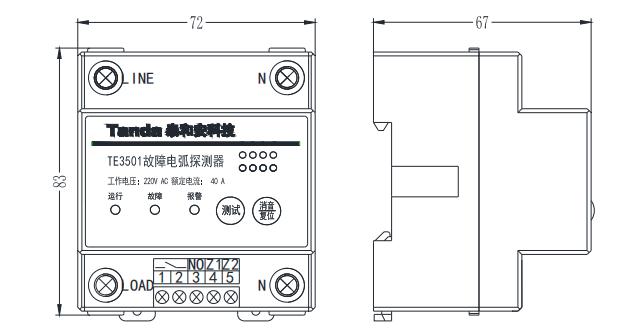

四、TE3501故障電弧探測器外形尺寸圖及接線說明
外接端子說明：
?、佼a(chǎn)品串聯接入AC220V線路中，產品上端LINE為進線，下端LOAD為出線，左側接L線，右側接N線。
②控制端口1、2為一組常開報警觸點，可對外輸出報警狀態。
?、劭刂贫丝?、5為總線通訊接口Z1、Z2，可實現總線通訊功能。

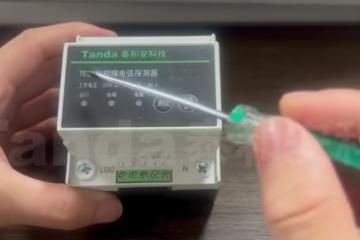

五、TE3501故障電弧探測器使用與操作
1.按鍵測試：短按“測試”鍵后松開，如果產品功能正常，“報警”紅燈點亮，同時蜂鳴器響。
2.按鍵消音：當產品處于故障電弧報警狀態或者測試報警狀態時，短按“消音/復位”鍵后松開，可以消除報警聲，“報警”紅燈仍點亮。
3.按鍵復位：產品處于故障電弧報警狀態、測試報警狀態或者故障狀態時，長按“消音/復位”鍵，直至復位。如果是故障電弧報警，此時故障電弧仍然存在，產品將立刻再次報警；如果是測試報警，復位后產品恢復正常運行。
