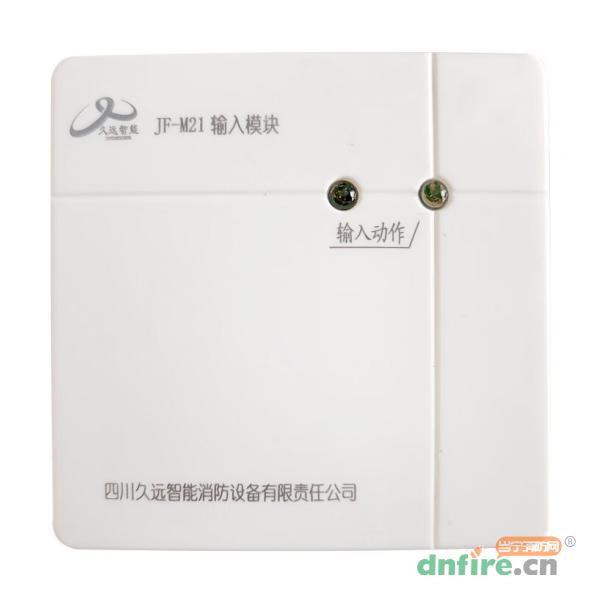

一、JF-M21輸入模塊概述
JF-M21是一種輸入模塊，接于JF-999火災報警控制器（聯動型）回路兩總線上，占用1個探測部件地址點。
模塊用于接收各種無源觸點動作信號，如水流指示器，壓力開關，各類報警閥、非編碼手動報警按鈕和由繼電器輸出的各種報警器等，當輸入的無源常開觸點動合后，模塊向控制器發出輸入報警信號，同時點亮‘輸入動作’指示燈（紅色）。
二、JF-M21輸入模塊功能特點
a)內置CPU，可靠、穩定、智能化高；
b)采用電子編碼方式，可通過專用電子編碼器對模塊編址；
c)采用SMT表面貼裝工藝；
d)插拔式結構，布線后工程調試前再將部件插入底座，易于施工、維護；
e)無極性二總線。功耗低，最遠傳輸距離1500m。導線截面積為1.0-1.5mm2；
f)輸入方式：無源常開觸點，當無源觸點閉合，模塊迅速點亮輸入動作燈并通過二總線向控制器發送輸入報警信號；
g)具有斷線監控功能。
h)指示燈：2只紅色指示燈，分別指示正常監控態和輸入動作態。
三、JF-M21輸入模塊技術參數
| 型號 |
JF-M21 |
| 名稱 |
輸入模塊 |
| 品牌 |
久遠 |
| 工作電壓 |
DC 24V±3V 控制器提供，調制型 |
| 監視電流 |
≤400μA （24V） |
| 報警電流 |
≤3mA （24V） |
| 編碼方式 |
便攜式編碼器現場設定 |
| 編碼范圍 |
電子寫碼 1-200 |
| 線制 |
無極性二總線 |
| 確認燈 |
輸入動作燈：監視狀態瞬時微亮，報警常亮（紅色） |
| 工作溫度 |
-10…+50℃ |
| 貯存溫度 |
-10…+50℃ |
| 相對濕度 |
≤95%(40±2℃) |
| 外形尺寸 |
84mm長×84mm寬× 41.5mm高 |
| 執行標準 |
GB16806-2006 |

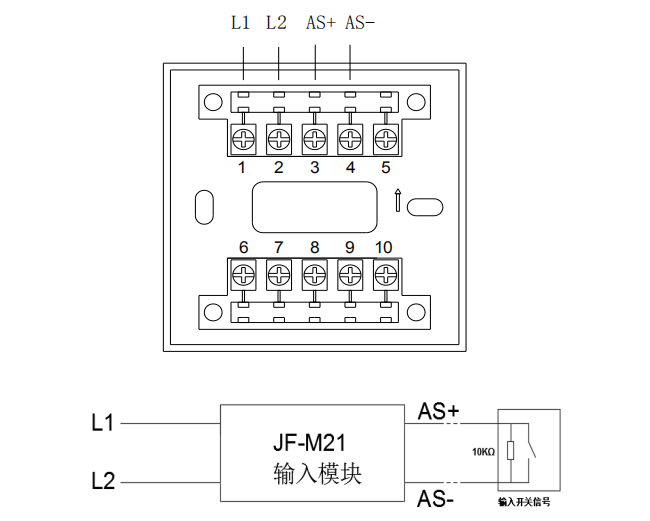

四、JF-M21輸入模塊接線圖
L1、L2：接JF999系列控制器回路二總線，無極性；
AS+、AS-：接無源觸點輸入，當AS+與AS-之間閉合時，JF-M21報輸入動作。為診斷連線是否斷路，須在無源動合觸點兩端并聯10kΩ終端電阻。
