一、JBF-VS30N獨立式數據采集終端概述

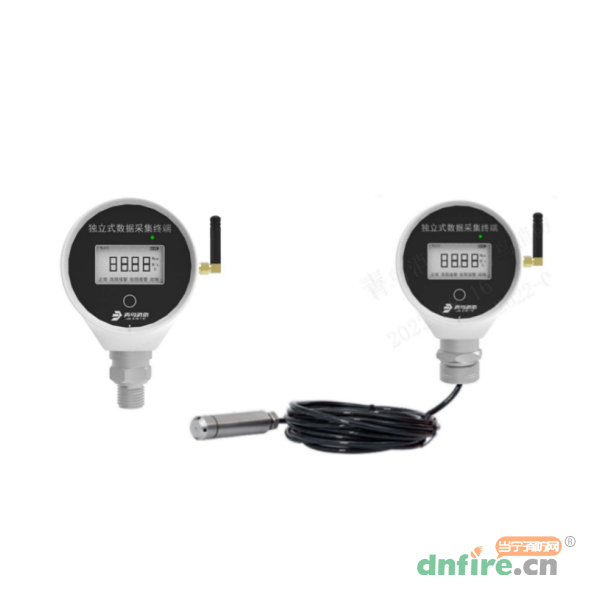

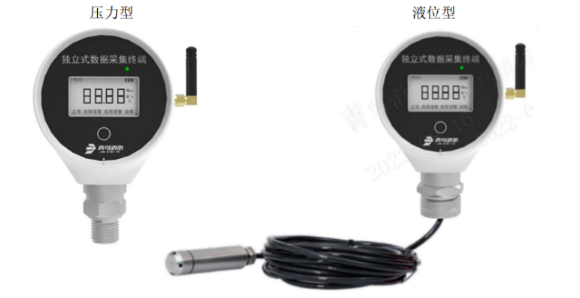

JBF-VS30N獨立式數據采集終端是一款電池供電的便攜式無線數字水表，分為壓力型和液位型兩種，用于消防水系統各種水箱液位、管道各點位閥門處壓力監測使用，實時監測液位高度、壓力狀態，具有故障和上、下限報警等功能。設備采用NB-IoT通信方式，監測數據觸發報警閾值時，平臺會立即電話或短信方式通知相關人員進行排查維護。
二、JBF-VS30N獨立式數據采集終端特點
報警類型高識別率

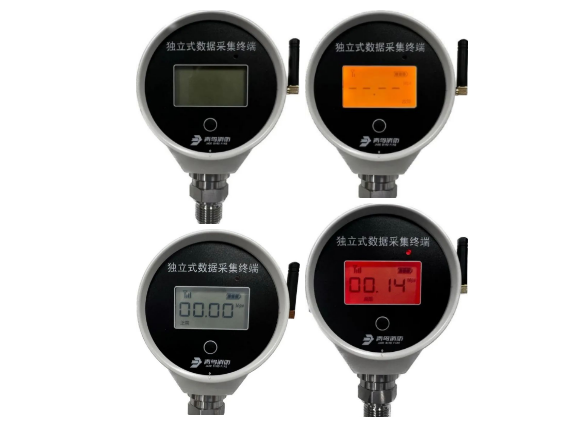

配置大尺寸LCD液晶屏，大字體實時數值顯示，同時具有無線、電池、傳感器等狀態監測功能，具有三色背光，可高識別率的指示正常、故障及報警狀態。
高密閉性
產品采用高強度塑料外殼和304不銹鋼接頭，能夠測量水、油等對不銹鋼無腐蝕的介質，密閉性能良好。
高精度
內置高精度液位/壓力傳感器，能夠準確的實時顯示液位、壓力，并且具有精度高、長期穩定性好的特點。
探測量微變識別
產品實時顯示液位/壓力，可預設上下限報警點，觸發報警限值時可及時上報報警數據至消防云平臺，同時具備探測量微變上傳，可識別壓力、液位快速變化。
低功耗
本產品使用3V鋰電池供電，監測狀態熄屏平均電流0.03mA，屏幕點亮狀態平均電流6mA，NB信號良好正常監測狀態下使用壽命可達三年。
三、JBF-VS30N獨立式數據采集終端參數
| 工作溫度 |
-10～+55℃ |
| 貯存溫度 |
-20～+65℃ |
| 相對濕度 |
≤95%（無凝露） |
| 工作電壓 |
3V（電池） |
| 監視電流 |
≤0.03mA |
| 報警電流 |
≤6mA |
| 量程 |
壓力：0～2.5MPa；液位型：0～5m；溫度：-40～80℃。 |
| 確認燈 |
監視狀態時，紅色指示燈閃亮（3S/次）； |
| 報警狀態時，紅色指示燈常亮； |
| 故障狀態時，紅色指示燈閃亮（1S/次）。 |
| 線制 |
無線傳輸，NB型（含SIM卡，3年資費） |
| 外觀 |
PANTONE Warm Gray 1 C米白色 |
| 外殼材質 |
塑料 |
| 產品質量 |
壓力型413g/液位型793g/溫度型450g |
| 外形尺寸 |
L94mm×W105mm×H65mm |
四、JBF-VS30N獨立式數據采集終端方案結構

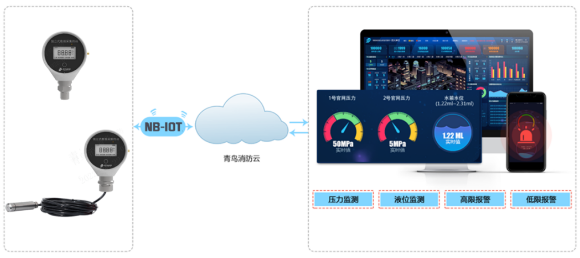

將JBF-VS30N獨立式數據采集終端安裝在消火栓管網壓力最不利點和噴淋末端試水處，用于監測建筑消防給水系統管網壓力是否正常；將液位傳感設備安裝在消防水箱/水池，實時監測水位變化。這樣一來，平臺就可以實時監測建筑消防水系統中消防管網壓力、水箱/水池的水位、消防泵啟閉等數據。

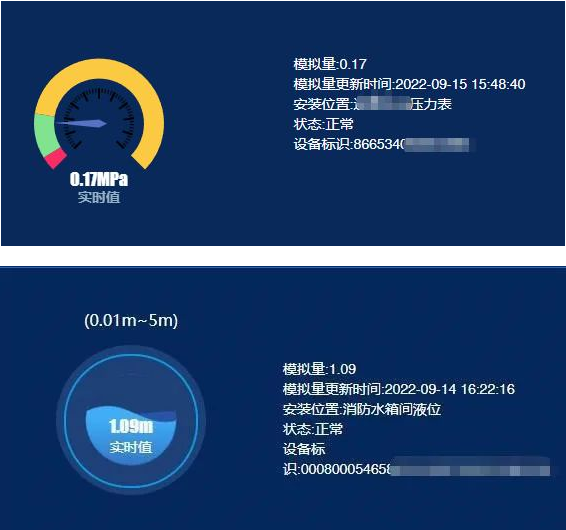

設備采用平臺化管理模式，實現統一平臺面向多角色用戶的設備預警、定位、維護等功能。支持PC端和APP端，動態監控、立體呈現消防水系統安全狀態。
五、JBF-VS30N獨立式數據采集終端外形尺寸圖及安裝方式

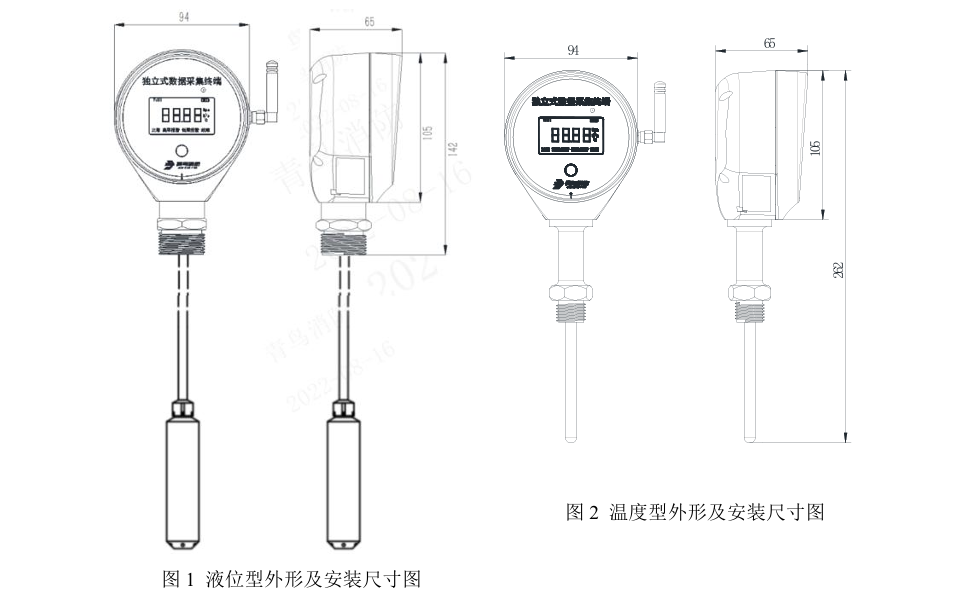

產品采用明裝方式，外形尺寸見圖1、圖2、圖3。單位：mm
液位型產品為液體液位檢測設備，安裝在水箱上或者旁邊支架位置處，通過備件支架安裝，液位監測探頭為投入式，直接放置于水箱內。
溫度型產品為液體溫度檢測設備，直接擰接在水箱三通接口螺紋上，安裝接口為G1/2螺紋，安裝時請用扳手工具旋轉溫度傳感器，直至擰緊設備擺正顯示表頭。
壓力型產品為管道壓力檢測設備，直接擰接在管道三通接口螺紋上，安裝接口為G1/2螺紋，安裝時請用扳手工具旋轉壓力傳感器，直至擰緊設備擺正顯示表頭。
注意：
本產品應安裝在防水淋的環境中，安裝時應確保設備安裝牢固，定期檢查設備是否正常運行。設備使用前，需由當?shù)亟涗N商或技術服務部門使用NB測試儀，測量安裝位置NB信號質量，當?shù)豊B信號強度優于-105dbm可以使用，低于此指標或無信號，需要與運營商溝通。
