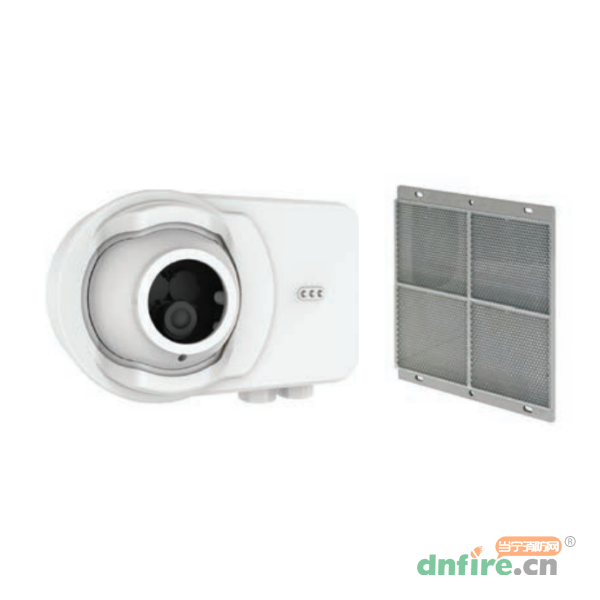

一、OSI-RC反射式成像線型光束感煙火災探測器概述
OSI-RC是一款反射式成像線型光束感煙探測器，設計為火災報警系統的部件，主要按照紅外光束的光遮蔽原理來工作。線型光束感煙探測器尤其適合保護開放空間較大的建筑物，比如倉庫、前庭等。
OSI-RC探測器是一個發射器/接收器組合單元，可直接連接到常規探測器電路中。
紅外發射和接收成像器
紅外發射和接收成像器朝高效率發反射器發射光束。反射器將光束返回到接收器，在接收器中對接收的信號進行分析。利用接收信號的強度變化判定報警條件。
接收成像器擁有12°廣視場，如果發生建筑物位移或者其支撐結構移動，則自動跟蹤反射器。如果建筑物沒有發生任何結構性損壞，接收器幾乎不可能在其視線內失去反射器。采用這種工作方式，OSI-RC消除了傳統光束探測器虛假報警和/或故障的頭號原因。
光學濾光
光學濾光、高速圖像采集和智能軟件算法讓OSI-RC系統具有更高水平的可靠性，對重度照明變化的耐受性更強。因此，探測器對陽光和其視場中的侵入物體的耐受性更高。
因陽光、反射陽光或任何其他非常明亮的光源照射而飽和時，探測器不會發出報警。最惡略情況下，探測器進入故障狀態，從而解決了傳統的采用光電管型接收器線型光束探測器虛假報警的另一個原因。正因為煙霧成像技術，探測器不會對局部和突然阻擋而發出報警。
準直
探測器準直非常直觀、快速、準確。IR發射器和CMOS成像器都包含在可朝任意方向自由轉動的鏡頭中。鏡頭在垂直方向+/-20°移動，水平方向50°移動。四個指示鏡頭移動方向的箭頭將引導用戶實現成像器與反射器的完美對準。
如要以長距離立即開始，可將激光工具插入鏡頭，快速找到反射器，然后微調鏡頭，達到最佳對準。
一旦完成最佳對準（由所有綠色箭頭和LED來指示），將撥桿緊固在其側面來鎖定鏡頭。然后，將可噴涂外罩放在前面，遮住準直箭頭、鎖定機構，確保鎖定桿處于鎖定位置。
作為市場上的獨特產品，探測器的靈敏度可自動選擇并設定在根據視場中測得的反射器尺寸確定的最佳靈敏度。、探測器包含自動漂移補償功能，因此，探測器將根據光學表面污染造成的任何長期光束信號減弱來調整其探測閾值。
成像器也可配備內部加熱選裝件，防止光學表面發生冷凝。
二、OSI-RC反射式成像線型光束感煙火災探測器功能特性
◎發射器和接收器組合單元，范圍5-100m （16-328英尺）
◎傳統型OSID探測器
◎接收器包括CMOS成像CCD
◎12°廣視場
◎直觀的光束準直，用方向箭頭指示
◎紅外單波長
◎建筑物位移容忍度高
◎耐強光源；因太陽照射而飽和時不發出報警
◎耐受大實物侵入
◎自動靈敏度閾值設置
◎50°水平和20°垂直光束準直
◎內置式加熱器
◎從地面進行電子模擬煙霧測試
◎可從正面和底部看到的待機、故障和報警LED指示燈
◎自動漂移補償
◎可噴涂外罩
◎可拆下的插入式接線板
◎選裝的加熱器組件，可用于反射器
三、OSI-RC反射式成像線型光束感煙火災探測器技術參數
| 工作電壓范圍 |
10.2至32 VDC（12或24 VDC額定值） |
| 最大待機電流 |
32 VDC時：7mA
24 VDC時：11mA
12 VDC時：20mA
10.2 VDC時：50mA
|
| 最大報警電流 |
32 VDC時：11mA
24 VDC時：15mA
12 VDC時：24mA
10.2 VDC時：54mA
|
| 建筑物位移容忍度 |
水平：0.8°
垂直：1°
|
| 應用溫度范圍 |
-20℃至+55℃ |
| 濕度 |
0至95%相對濕度（不冷凝） |
| OSI-RC重量 |
1.12 kg |
| OSI-RC包裝重量 |
1.77 kg |
| 端子線規 |
14 AWG(2.08 mm2) |
| 顏色 |
亞光白 |
| 探測器尺寸 |
254 mm×152.4 mm×114.3 mm |
| 反射器 |
200 ×230 mm |
四、OSI-RC反射式成像線型光束感煙火災探測器使用說明
成像器的狀態信息（火災報警、故障和電源）通過探測器正面的狀態LED來顯示。OSI-RC探測器配備專門的故障和報警繼電器和輸出端，可進行遠程LED指示。特定出錯（故障）條件通過故障LED的編碼閃爍來識別。
需要較大角度調整時，多用安裝附件可讓探測器垂直方向28°、水平方向360°移動（安裝在天花板上時），或者垂直方向23°、水平方向90°范圍內移動（安裝在墻壁上時）。
為了保證系統正確運行，可在方便時用RTS151KEY裝置從地面啟動測試。通過激活鑰匙，裝置將降低其紅外發射功率，直至達到能讓探測器發出報警的自動設置的報警值以下。只要鑰匙處于激活狀態，報警條件就保持。
為了遵守地方法規和安裝規定，可能需要在光束路徑中使用測試濾光器。
五、OSI-RC反射式成像線型光束感煙火災探測器訂購信息
| OSI-RC |
包括反射器在內的常規煙霧成像光束煙霧探測器 |
| OSI-RWG |
OSID-R探測器防護裝置 |
| OSP-002 |
激光準直工具 |
| OSP-004 |
測試濾光器 - 10 組 |
| RTS151KEY |
齊平安裝式的測試和復位站 |
| RTS151KIT |
表面安裝式的測試和復位站 |
| BEAMHKR |
反射器的加熱器組件 |
| 6500MMK |
可進行額外安裝調節的天花板或墻壁安裝式多用附件 |
