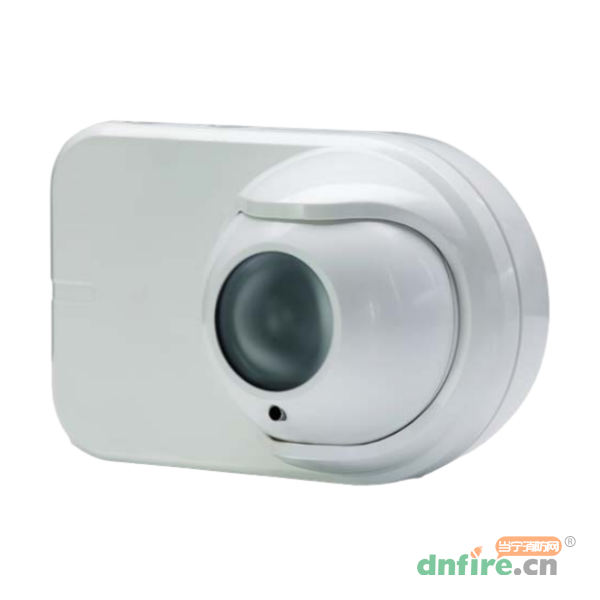

一、OSID雙鑒式成像感煙探測器概述
艾克利斯生產的雙鑒式成像感煙探測器（OSID）是對射式光束煙霧探測技術中的一項新發明。OSID采用先進的雙波段對射式光束和光學成像技術進行煙霧探測預警，提供了一種低成本、可靠、易于安裝的解決方案，克服了傳統對射式探測的主要缺陷，例如：誤報警和對準困難。
二、OSID雙鑒式成像感煙探測器獨特的探測技術

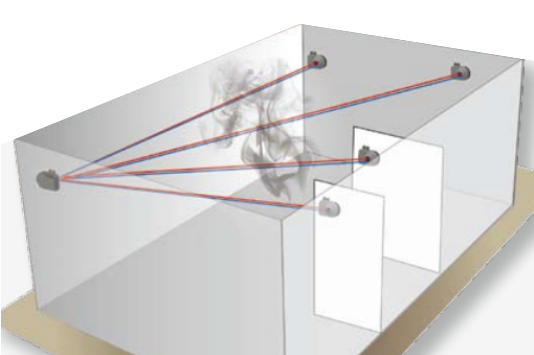

OSID系統可以測量進入安裝在保護區域上方的投射光束的煙霧量。單個OSID成像器即可對應探測最多七個發射器，從而提供了寬廣的覆蓋范圍。這種革命性的OSID煙霧探測器開發利用了煙霧探測技術領域的兩項創新。
雙波段煙霧顆粒探測：
每個發射器投射的光束都含有一個與成像器同步的獨特序列的紫外（UV）和紅外（IR）脈沖，從而能夠杜絕任何干擾光源。
此系統采用雙波段探測煙霧顆粒，能夠區別不同的煙霧顆粒尺寸。波長較短的UV能與小煙霧顆粒和大煙霧顆粒發生作用，而波長較長的IR則僅與大煙霧顆粒作用。因此，通過測量雙波段路徑損失，探測器能夠提供可重復煙霧遮擋測量，同時不受灰塵顆?；蚱渌腆w侵入顆粒的影響。
具有CMOS成像芯片的光學成像：
OSID成像器內含光學成像陣列，因此探測器具有較大的視角，能夠定位和追蹤多個發射器。同時系統還能夠不受安裝精度較低的影響，補償建筑結構自然移位造成的偏移。
濾光作用、高速影像采集以及智能軟件算法使OSID系統具有很高的穩定性和靈敏度，同時其抵抗強光照變化的能力更強。
三、OSID雙鑒式成像感煙探測器的運行
成像器通過狀態LED燈、故障和報警繼電器，以及遠程指示器接口實現狀態信息（火警、故障和電源）的通信。通過故障LED的編碼閃爍可以識別特定的故障（錯誤）。
成像器上還提供了一個內部加熱選項，以防止光學表面產生冷凝，同時復位端子可以通過外部信號來復位探測器。
四、OSID雙鑒式成像感煙探測器的特性
◎OSI-10的最大探測范圍為100米
◎火警、故障和電源的狀態LED
◎防誤警報能力
◎不受灰塵和侵入固體顆粒影響
◎具有較大的調節角和視角，易于對準
◎無需精確對準
◎能夠承受對準偏移
◎十分鐘內完成自動調試
◎簡單的DIP開關配置
◎基于雙波段LED的煙霧探測
◎維護簡單易行
◎傳統火警接口，能夠直接與火災報警系統集成
◎三種可選報警閥值
五、OSID雙鑒式成像感煙探測器安裝和維護
OSID系統由最多七個沿保護區域周邊布置的發射器（45°和90°成像器單元）和一個安裝在對面的成像器組成。每個部件都可以直接安裝在安裝表面，也可以通過隨附的安裝托架進行固定。您可以選用使用壽命高達五年的蓄電池供電的發射器，以減少安裝時間和成本。
成像器上的終端卡提供了所有的現場接線端子，成像器上的DIP開關則使用戶能夠針對特定用途配置探測器。
使用一個激光對準工具旋轉光學球體元件，直到對準工具投射的激光束接近成像器，這樣即可實現發射器的對準。
成像器的對準與發射器類似，使其視場（FOV）涵蓋所有發射器即可。當某個發射器丟失或者處于成像器視場之外時，將顯示故障或錯誤。
OSID系統具有較高的防止灰塵和污物能力，實際操作中很少需要維護。預防性維護僅限于探測器部件光學元件表面的偶爾清理。
六、OSID雙鑒式成像感煙探測器技術參數
| 供電電壓 |
20至30 VDC（標稱電壓24 VDC） |
| 成像器電流消耗 |
8mA（1個發射器）；
10mA（7個發射器）；
練習模式下達到峰值（24VDC）時的電流消耗31mA
|
| 發射器電流消耗 |
350μA標準功率，800μA大功率；內置5年使用壽命可替換的蓄電池 |
| 報警閾值級別 |
較低-靈敏度最高/報警最早20%(0.97 dB)；
中等-靈敏度中等35%(1.87 dB)；
較高-靈敏度最低/最大的抗煙霧干擾能力50%(3.01 dB)
|
| 調節角 |
±60°（水平）、±15°（豎直） |
| 最大偏心角 |
±2° |
| 尺寸（長高寬） |
發射器/成像器：208×136×96mm |
| 運行溫度條件 |
-10℃~+55℃ |
| 相對濕度 |
10~95%RH（無冷凝） |
| IP等級 |
電子產品的等級為IP 44
光學產品外殼的等級為IP 66
|
| 狀態指示燈 |
火警（紅色）、故障/電源（黃/綠雙色） |
