《火災報警控制器》GB4717-2024

　　5.4.2.5具有聯動控制功能的控制器的控制輸出應滿足GB16806的要求。其他控制器應設置不少于2點且不多于5點的控制輸出，用于控制火災報警傳輸設備和消防聯動設備等設備，并滿足下述要求。

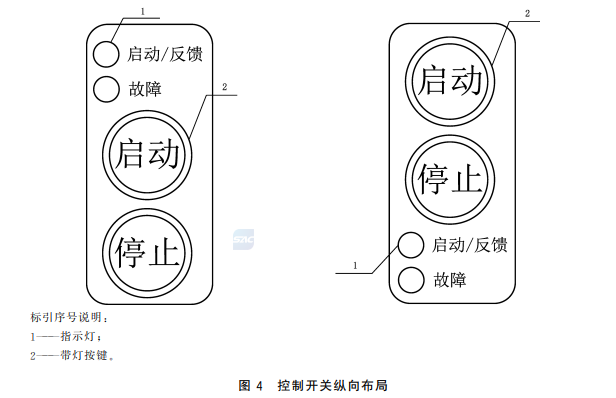

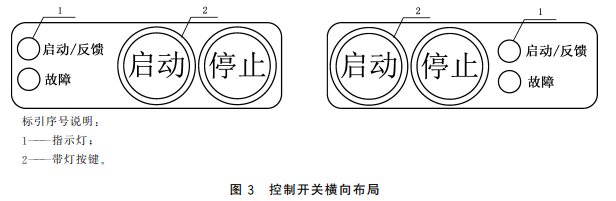

　　a）每組控制開關應對應一個直接控制輸出，并設置一個帶燈啟動按鍵、一個帶燈停止按鍵、一個啟動／反饋指示燈和一個故障指示燈，按鍵的尺寸不應小于12mmx12mm，或直徑不應小于12mm，按鍵間的間隔不應小于10mm；每組控制開關應采用圖3或圖4的設置方式。

　　b）啟動按鍵指示燈應以閃亮方式指示輸出請求，常亮方式指示輸出啟動；停止按鍵指示燈應以常亮方式指示輸出停止；啟動／反饋指示燈應以閃亮方式指示輸出啟動，常亮方式指示收到受控設備的反饋信號；故障指示燈應以常亮方式指示受控設備的故障。

　　c）當控制器處于手動控制狀態時，滿足輸出控制邏輯的控制開關應使對應的啟動按鍵指示燈閃亮。操作啟動按鍵應能啟動控制輸出，并使啟動按鍵指示燈常亮，啟動／反饋指示燈閃亮；具有延時控制邏輯的控制輸出，應在延時結束后使啟動按鍵指示燈常亮，啟動／反饋指示燈閃亮；收到反饋信號后，啟動／反饋指示燈應常亮。操作停止按鍵應能停止控制輸出，使對應的停止按鍵指示燈常亮，接收到受控設備的停止信號后，啟動／反饋指示燈熄滅；對于仍滿足輸出控制邏輯的控制輸出，應使對應的啟動按鍵指示燈閃亮。

　　d）控制器處于自動工作狀態時，滿足輸出控制邏輯的控制輸出應能啟動，指示燈應滿足b）的要求。

　　e）受控設備的啟動、停止、反饋和故障報警信息還應在控制器的顯示器上顯示。

　　f）控制器的MCU不能正常工作時，不應影響指示燈和控制輸出正常工作。

　　g）啟動按鈕（鍵）和停止按鈕（鍵）同時處于不釋放狀態時，不應啟動控制輸出。

　　h）有源輸出應滿足生產者規定的電壓、電流要求；無源輸出應滿足生產者規定的容量要求。
