查驗內容

　　1.外觀標志

　　2.水力警鈴檢查。

　　3.安裝情況檢查。

　　4.操作性能檢驗。

主要標準

　　《自動噴水滅火系統設計規范》GB 50084-2017第6.2節

　　6.2.1 自動噴水滅火系統應設報警閥組。保護室內鋼屋架等建筑構件的閉式系統，應設獨立的報警閥組。水幕系統應設獨立的報警閥組或感溫雨淋報警閥。

　　6.2.2 串聯接入濕式系統配水干管的其他自動噴水滅火系統，應分別設置獨立的報警閥組，其控制的灑水噴頭數計入濕式報警閥組控制的灑水噴頭總數。

　　6.2.3 一個報警閥組控制的灑水噴頭數應符合下列規定：

　　  1 濕式系統、預作用系統不宜超過800只；干式系統不宜超過500只；

　　  2 當配水支管同時設置保護吊頂下方和上方空間的灑水噴頭時，應只將數量較多一側的灑水噴頭計入報警閥組控制的灑水噴頭總數。

　　6.2.4 每個報警閥組供水的最高與最低位置灑水噴頭，其高程差不宜大于50m。

　　6.2.5 雨淋報警閥組的電磁閥，其入口應設過濾器。并聯設置雨淋報警閥組的雨淋系統，其雨淋報警閥控制腔的入口應設止回閥。

　　6.2.6 報警閥組宜設在安全及易于操作的地點，報警閥距地面的高度宜為1.2m。設置報警閥組的部位應設有排水設施。

　　6.2.7 連接報警閥進出口的控制閥應采用信號閥。當不采用信號閥時，控制閥應設鎖定閥位的鎖具。

　　6.2.8 水力警鈴的工作壓力不應小于0.05MPa，并應符合下列規定：

　　  1 應設在有人值班的地點附近或公共通道的外墻上；

　　  2 與報警閥連接的管道，其管徑應為20mm，總長不宜大于20m。

查驗方法及要求

　　1.報警閥應有水流方向的永久性標志，標志清晰、準確且牢固。

　　2.水力警鈴的鈴錘應轉動靈活、無阻滯現象；傳動軸密封性能好，不得有滲漏現象；距水力警鈴3m遠處警鈴聲聲強不應小于70dB。

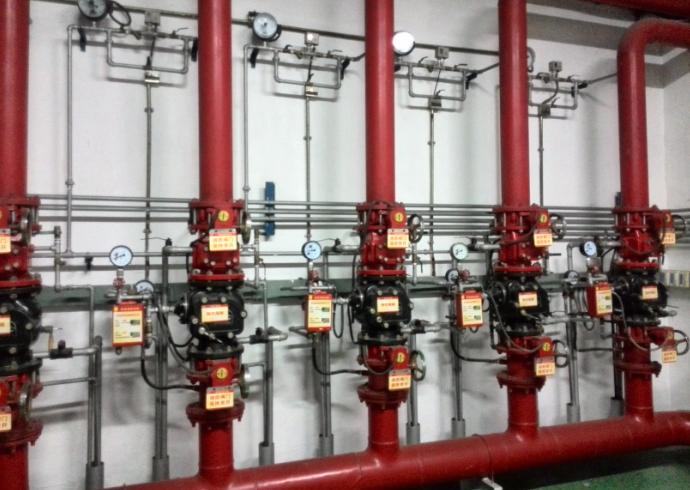

　　3.核查報警閥組安裝的位置；應滿足消防設計文件要求；檢查延時器和壓力開關前的閥門，應在常開狀態；報警閥組應安裝在便于操作的空間，距室內地面高度為1.2m；兩側與墻的距離不應小于0.5m；正面與墻的距離不應小于1.2m；報警閥組凸出部位之間的距離不應小于0.5m。

　　4.檢查安裝報警閥組的室內地面應有排水設施，排水能力應滿足報警閥調試、驗收和利用試水閥門泄空系統管道的要求。

　　5.從末端裝置處放水，帶延遲器的水力警鈴應在5s~90s內發出報警鈴聲，壓力開關應及時動作，啟動消防泵并反饋信號。
