依據GB51428-2021《煤化工工程設計防火標準》：

火災自動報警系統

10.3.1 煤化工工廠應設置火災自動報警系統，火災自動報警系統應全廠統一規劃。

10.3.2 煤化工工廠應設置全廠消防監控中心。全廠消防監控中心宜與全廠性生產調度中心合并設置。全廠消防監控中心應滿足全廠的消防管理、監控和指揮的要求，應設置具有全廠火災監視、火警受理與通信、消防設施運行狀態實時監控、消防通信指揮與消防安全管理信息查詢功能的設施。

　　全廠消防監控中心應設置在建筑物一層或二層靠近安全出口的位置。

10.3.3 煤化工工廠可設置區域消防控制室，區域消防控制室可與其他生產操作崗位用房合建。區域消防控制室應滿足本轄區的消防管理、監控和指揮的要求，應設置具有全廠火災監視和本轄區火警受理、消防設施運行狀態實時監控功能的設施。

10.3.4 需要遠程控制的固定滅火系統應采用專用線路直接連接至全廠消防監控中心或區域消防控制室的消防聯動控制器手動控制盤。直接連接的固定滅火系統遠程控制專用線路的電壓可采用DC24V或AC220V。

　　當固定滅火系統由區域消防控制室實施遠程手動控制時，宜在全廠消防監控中心設置對應的手動控制裝置對其實施控制。

10.3.5 火災自動報警系統的設計應符合下列規定：

　　1 煤化工工廠火災自動報警系統聯網方式應采用對等網絡結構；

　　2 全廠消防監控中心和區域消防控制室應設置接收全廠火災報警信息的火災報警控制器和消防信息圖形顯示設施；消防站通信室、總變配電所及其他與消防管理有關的值班崗位應設置接收全廠火災報警信息的火災報警控制器或消防控制中心圖形顯示裝置；

　　3 區域火災報警控制器應按裝置或單元分區設置在非爆炸危險環境建筑物內，當建筑物內火災報警觸發裝置超過60點時，宜設置區域火災報警控制器；

　　4 控制固定滅火系統的消防聯動控制器、應設置在全廠消防監控中心或區域消防控制室，其他消防聯動控制器可設置在操作室或值班室等有人職守的房間；

　　5 火災自動報警系統應采用專用線路，并應具有線路故障偵測功能；系統的線路應保障所連接設備在工作時段功能正常；

　　6 不同建筑物內的火災報警控制器、消防聯動控制器、消防控制中心圖形顯示裝置間應采用光纖連接，并應采用環狀連接結構；

　　7火災自動報警系統的設置場所及火災探測器選型應符合附錄A的規定；

　　8 系統中各類設備之間的接口和通信協議的兼容性應符合現行國家標準《火災自動報警系統組件兼容性要求》GB22134、《消防聯動控制系統》GB16806的規定；

　　9 火災自動報警系統應設置警報裝置；當生產區有擴音對講系統時，可兼作警報裝置，未設置擴音對講系統的區域應設置聲光警報器；

　　10 火災自動報警系統應具備向電視監視系統發送聯動控制信號的功能，火災報警時聯動電視監視系統攝取報警區域的圖像，火災自動報警系統可接收電視監視系統的報警信息；

　　11 設有火災自動報警系統的區域和作業人員集中的場所應設置消防應急廣播，當使用擴音對講或公共廣播系統用于消防應急廣播時，應能在全廠消防監控中心或/及區域消防控制室自動或手動將其切換至消防應急廣播狀態。

10.3.6 甲、乙類裝置內及裝置區周圍，甲、乙類儲罐組四周的道路邊，應設置手動火災報警按鈕。甲、乙類裝置區周圍和儲罐組四周的道路邊的手動火災報警按鈕間距不應大于100m；甲、乙類裝置內手動火災報警按鈕宜設置在重要設備旁及巡檢路線附近，地面設置時，應保證任何位置到最近的手動火災報警按鈕的距離不大于50m，其他場所設置的手動火災報警按鈕距離應符合相關標準的規定。

10.3.7 全廠消防監控中心應設置可燃?xì)怏w探測報警系統報警和故障信息顯示終端，區域消防控制室等與消防管理有關的值班崗位可設置可燃?xì)怏w探測報警系統的報警和故障信息顯示終端。當可燃?xì)怏w的報警信號需接入火災自動報警系統時，應由可燃?xì)怏w探測報警控制器接入火災自動報警系統，并應由接收全廠火災報警信息的火災報警控制器顯示。

10.3.8 全廠消防監控中心、區域消防控制室消防站、總變配電所等需要了解現場情況的消防管理崗位應設置電視監視系統監視終端，并應在報警時聯動顯示報警區域圖像全廠消防監控中心、區域消防控制室、消防站通信室等需要移動通信的消防管理崗位應設置無線通信終端。

10.3.9 消防控制中心圖形顯示裝置等未配套符合相關國家標準要求的備用電源時，應采用不間斷型消防設備應急電源供電。消防設備應急電源的備電容量應保證在火災狀態時系統負荷同時工作條件下不間斷供電時間大于或等于3.0h。電源的輸出功率應大于系統全負荷功率的120%。

10.3.10 煤化工工廠火災自動報警系統的設置尚應符合現行行業標準《石油化工企業電信設計標準》SH/T3153的相關要求。

火災電話報警系統

10.4.1 煤化工工廠應設置火災電話報警系統，火災電話報警系統應全廠統一規劃。火災電話報警應具有專用號報警和全廠消防監控中心與消防管理崗位間直通聯系的功能，火災電話報警的設計應符合下列規定：

　　1 全廠消防監控中心應設置可受理不少于2處同時報警的火災受警錄音電話和與當?shù)刂鞴懿块T聯系的電話機；

　　2 全廠消防監控中心應與區域消防控制室、消防站、消防加壓泵站、泡沫站、總變配電所及其他與消防管理有關的值班崗位建立具有錄音功能的直通電話聯系；當全廠消防監控中心的火災受警電話與直通電話之和超過4臺時，應設置具有錄音功能的按鍵式雙手柄消防調度臺，消防調度臺宜具有多方接聽功能；

　　3 火災電話報警系統中消防管理崗位間的直通電話應具有線路故障和電話脫機偵測功能；當生產調度電話系統的技術指標滿足火災電話報警系統要求時，火災電話報警系統可與生產調度電話系統合并設置；

　　4 工廠的火災電話報警系統可替代消防專用電話系統用于工廠的電話專用號報警、消防直通電話報警和消防通信指揮；

　　5 工廠的無線通信系統宜與火災電話報警系統聯網，并應具有無線通信終端向火災電話報警系統報警的功能。

10.4.2 煤化工工廠火災電話報警系統的設計尚應符合現行行業標準《石油化工企業電信設計標準》SH/T3153的相關要求。

消防應急照明和疏散指示系統

10.5.1 下列場所或部位應設置消防應急燈具：

　　1 電氣控制室、儀表室和液壓潤滑油站（庫）；

　　2 全廠消防監控中心、區域消防控制室、生產調度中心、中央控制室、消防水泵房、變配電室、防排煙機房、自備電源室（包括發電機房、UPS室和蓄電池室等）、通信機房、大中型電子計算機房等發生火災時仍需正常工作的房間；

　　3 疏散樓梯（間）、防煙樓梯間前室、消防電梯間的前室或合用前室，建筑內長度大于10m的疏散走道。

10.5.2 火災發生時需正常工作的房間，其消防應急照明燈具應保證正常照明的照度，連續供電時間應滿足火災時工作的需要，且不應少于2.0h。

　　疏散用消防應急照明燈具的地面水平最低照度值不應低于1.0lx，消防應急照明燈具和疏散指示標志燈具的蓄電池連續供電時間不應少于30min。

10.5.3 設置消防疏散指示標志的場所，應采用燈光型疏散指示標志。

10.5.4 消防應急照明和疏散指示系統的設計，除應符合本標準的規定外，還應符合現行國家標準《消防應急照明和疏散指示系統技術標準》GB51309的規定。

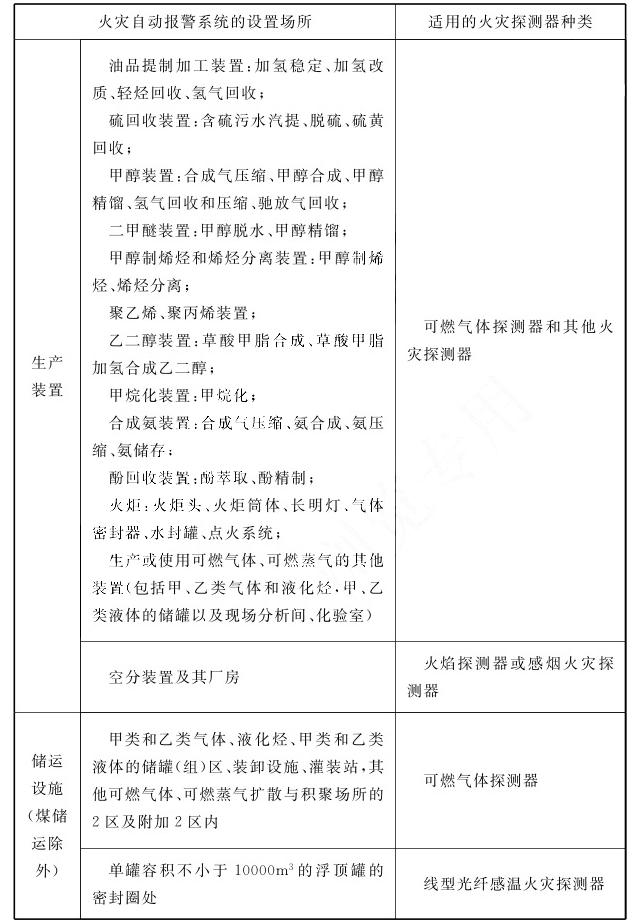

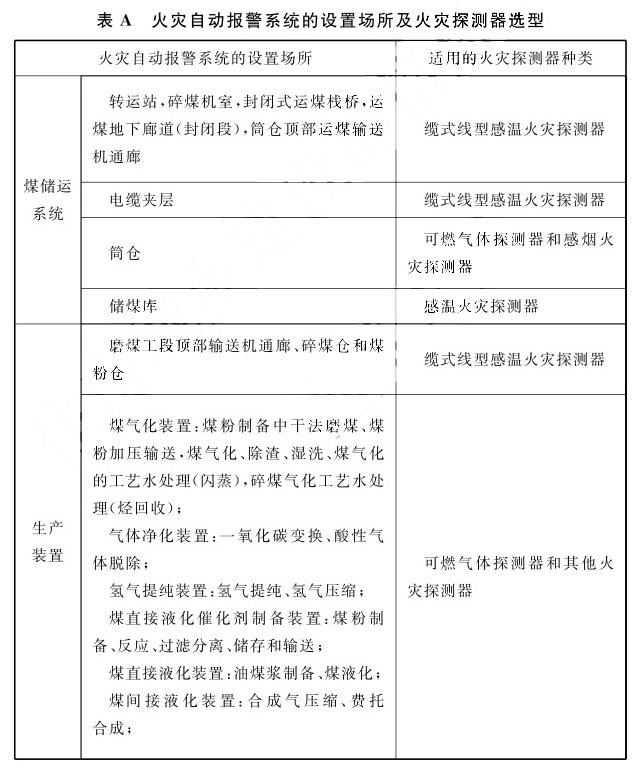

附錄A 火災自動報警系統的設置場所及火災探測器選型

　　注：1對于表中未明確設置火災探測器及種類的裝置、儲運設施、輔助生產設施和公用工程設施場所，尚應根據火災可能發生的部位和可燃物的分析，火災探測器的種類、靈敏度和響應時間，以及工藝需求等選擇相應的火災探測器，對火災形成特征不可預料的場所，可根據模擬試驗的結果選擇火災探測器；

　　2對于液化烴壓力儲罐，宜在儲罐底部閥組區設置圖像型感溫火災探測器；對于液體硫黃儲罐，宜在靠近罐頂通氣口處設置圖像型感溫火災探測器；儲罐區可在防火堤外高位處設置紅外火焰探測器或圖像型火災探測器。
