01 系統介紹

在常規的感煙火災探測系統中，感煙火災探測器必須是火災已經發生，可見煙霧擴散到探測器部位，且達到一定濃度時才會報警，這是一種被動的感煙探測方式，當探測器報警時，火災已經達到一定的規模。吸氣式感煙火災探測器也稱為空氣采樣煙霧探測器、極早期煙霧探測器，屬特種火災探測器。

吸氣式感煙火災探測系統屬于主動探測系統，主動抽吸空氣或煙霧樣品，送到靈敏度非常高的探測腔內進行分析，顯示所保護區域的煙霧濃度，并提供預警、行動、火警1、火警2等報警狀態。

02 專業術語

遮光率：（減光率）煙霧對光線的遮擋程度，計量單位為：%obs/m。

　　比如：遮光率20%(obs/m)就是說光線在前進1米距離后，因為煙霧粒子的遮擋而損耗了20%，剩余80%。煙霧濃度越低，遮擋的光線就會越少，減光率就會越低，因此，遮光率通常被用來表示煙霧濃度的大小。

響應閾值：指能使探測器動作的最小煙霧濃度。也就是能使探測器動作的最小遮光率(減光率)。吸氣式感煙火災探測器，按其響應閾值范圍可分為高靈敏型、靈敏型及普通型。響應閾值越低，能探測到的煙霧濃度就越低，靈敏度就越高。

　　例如：某探測器動作的最小遮光率m≤0.8%(obs/m)[響應閾值m≤0.8%(obs/m)]，可以定性為高靈敏型探測器。

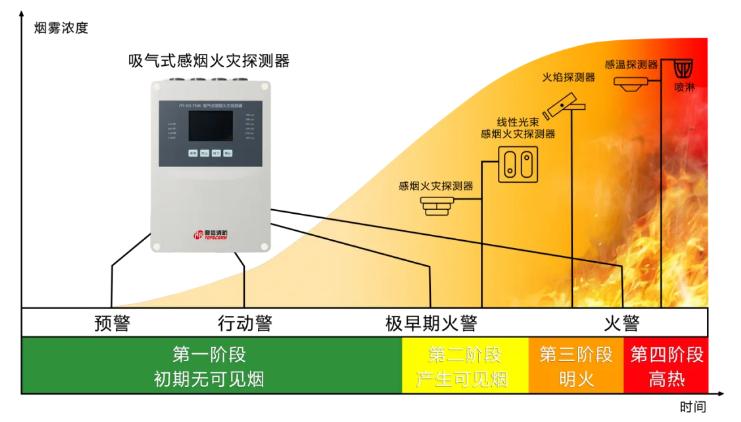

03 探測器工作原理

探測器由吸氣泵、煙霧探測腔、控制電路、顯示電路等組成。

采樣管網由PVC管（ABS管）或鋼管組成，靈活鋪設于被保護區域。

　　1.被吸氣泵抽取的空氣樣品，經過過濾器除灰塵后，進入煙霧探測腔。

　　2.探測腔依靠廣譜LED光源照射煙霧顆粒子，使光源發生散射。

　　3.散射光被光接收器捕捉，經過系統計算散射光強度，并轉換成煙霧濃度。

　　4.煙霧濃度值及其報警等級由顯示器顯示。

　　5.探測器將信號傳送給火災報警控制中心或集中顯示裝置。

04 安裝設計要求

采樣管網安裝說明：

　　1.采樣管采用ABS/PVC阻燃型管道，外徑DN25，內徑DN21，壁厚2mm；

　　2.采樣管可以拐彎，每個拐彎應在設備總體管長基礎上減4-5米計算；

　　3.采樣管拐彎，不允許使用直角彎頭，采用月牙形圓弧彎管或兩個45度彎頭；(減小管路彎頭對氣流的影響)

　　4.如非必要，盡量不要采用分支管路；如采用分支管路設計，應進行分支管路處氣流平衡測算。

　　5.采樣管的固定：每1.5至2米，根據現場情況靈活應用固定措施，包含但不限于管卡、吊桿、拖架、鋼絲繩等方式；固定措施應牢固而不堅固，需考慮采樣管熱脹冷縮效應；

　　6.探測器到第一個采樣孔的最小距離1m，最大距離15米；

　　7.采樣管與玻璃天花板之間保持20cm以上距離，不應緊貼天花板安裝；

　　8.兩采樣孔之間的最小距離為0.3米；兩采樣孔之間的最大距離為15米；采樣孔直徑大小至少為2.0mm。

采樣孔說明：

　　1.一般而言，采樣孔的孔徑大小為2mm～4mm，采樣管路的末端必須配上管帽，管帽的開孔大小一般為5mm～7mm，采樣孔徑越大壓降越大，反之則越小。因此若是采樣管路較長時，孔徑一般為2mm，以保證管路末端能有足夠的抽氣壓力；在管路不是很長或是采樣孔數量不多的情況下也可以使用孔徑為3mm或4mm的采樣孔；

　　2.制作采樣孔時，應保證采樣孔邊緣光滑無毛刺，應在鉆完采樣孔后，采用空氣吹掃管道內的碎屑和殘渣，以防止異物進入探測器導致?lián)p壞；

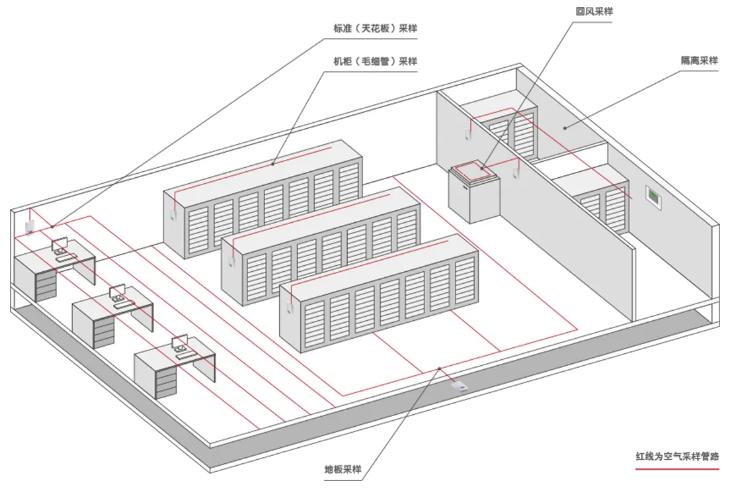

05 采樣方式

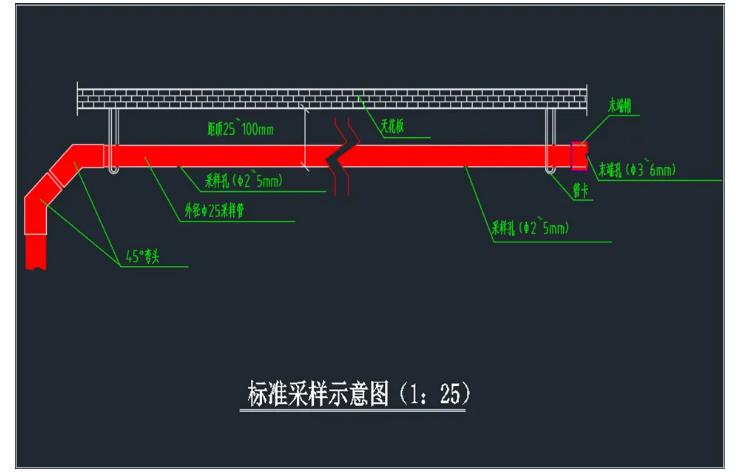

標準采樣

　　空氣采樣管網可以根據現場實際情況靈活布設，通常情況下為了保持設計整體美觀，管網可在天花板中隱蔽安裝。

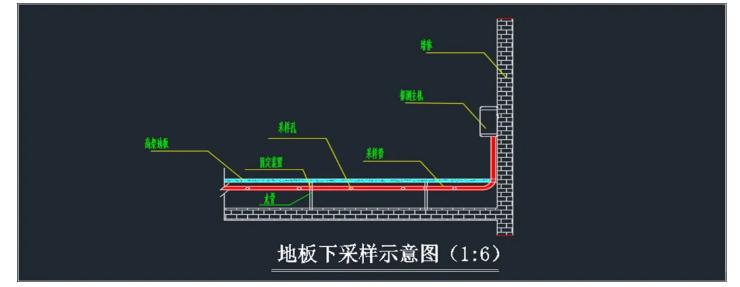

地板采樣

　　在數據機房防靜電地板內，布設了大量電線和數據線路，極易產生火災隱患而無法監控，可以將采樣管路布設在地板下方。

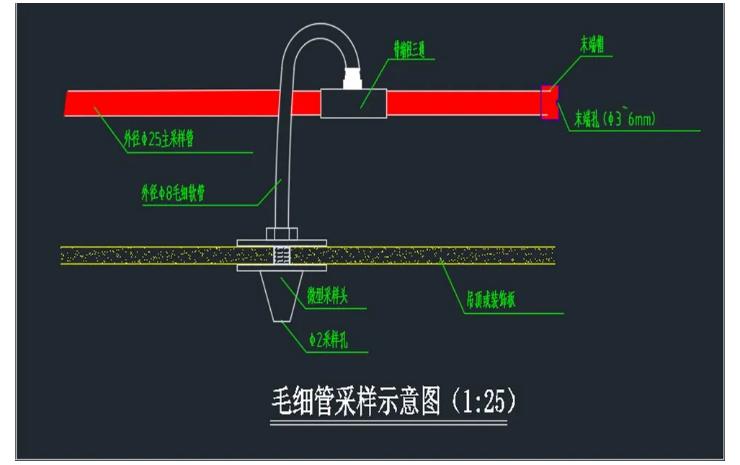

機柜采樣

　　對于需要獨立探測的機柜，可以在采樣管上延伸出毛細采樣管進行采樣。

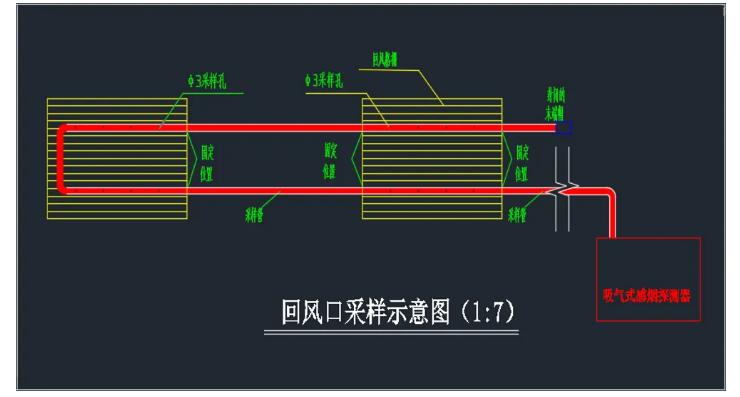

回風采樣

　　針對大氣流空調換風場所，可以在通風管道內或者空調回風口布設采樣管，進行回風采樣。

隔離采樣

　　在易燃易爆有毒輻射以及井道隧道等人員不可進入場所，可以在其內部布設采樣管道后，將主機安裝在區域以外實現監控和維護。

06 應用場景

大空間倉庫應用

　　高架倉庫一般屋頂較高，結構復雜?；馂?zāi)前期產生的煙霧會隨著上升氣流被迅速稀釋，甚至出現分層現象；根據相關規范規定，已經不適合使用傳統的煙霧探測器，而應該使用吸氣式感煙火災探測器?？赏ㄟ^靈活的分層布管和主動吸氣方式，克服高大空間和結構復雜難題。同時，方便在地面進行維護，提高工作效能。

電氣火災防范應用

　　由于電氣火災的獨特特點，探測器可安裝在電氣柜內，系統可在電氣設備發生實質性燃燒前進行預警，實現了對火災隱患的“極早期”預警和“零損失”處置，可從根本上降低電氣火災安全事故發生概率。

潔凈空間應用

　　潔凈室內氣流速度高，傳統感煙手段有很大的困難；潔凈廠房設備昂貴，建造費用高，一旦失火，損失巨大。潔凈廠房結構復雜，火災不易發現；工藝流程重要，中斷業務帶來的損失極高。

具有高速氣流的場所應用

　　如通信機房、計算機房、無塵室等任何通過空氣調節作用而保持正壓的場所。在這些場所中，煙霧通常被氣流高度稀釋，這給點型感煙探測技術的可靠探測帶來了困難。而吸氣式感煙火災探測器由于采用主動的吸氣式采樣方式，并且系統通常具有很高的靈敏度，加之布管靈活，所以成功地解決了氣流對于煙霧探測的影響。

低溫場所應用

　　冷間為相對封閉場所，低溫、潮濕、空間大，宜采用管路采樣式吸氣感煙火災探測器。為避免和減少冷橋現象的發生，探測器應布置在冷間內。由于在低溫、潮濕環境下，煙氣在擴散時會較快速地冷卻并沉降，為實現火災初期快速準確探測報警的目的，除滿足現行國家標準《火災自動報警系統設計規范》GB50116的有關規定外，建議在冷間內部的垂直方向上，適當?shù)陌惭b高度處增設采樣管網層。
