在石化行業的“心臟地帶”——油罐區，每一滴油品都承載著巨大的能量，也潛藏著不容忽視的風險。傳統的“人眼+經驗”模式，面對瞬息萬變的火情隱患，顯得力不從心。一次微小的泄漏、一縷不易察覺的白煙、一處異常的溫度爬升，都可能因發現滯后而釀成無法挽回的災難。光纖測溫和火焰探測器在儲油罐中的應用日益廣泛。

 儲油罐分布式光纖感溫火災探測器設計安裝要點

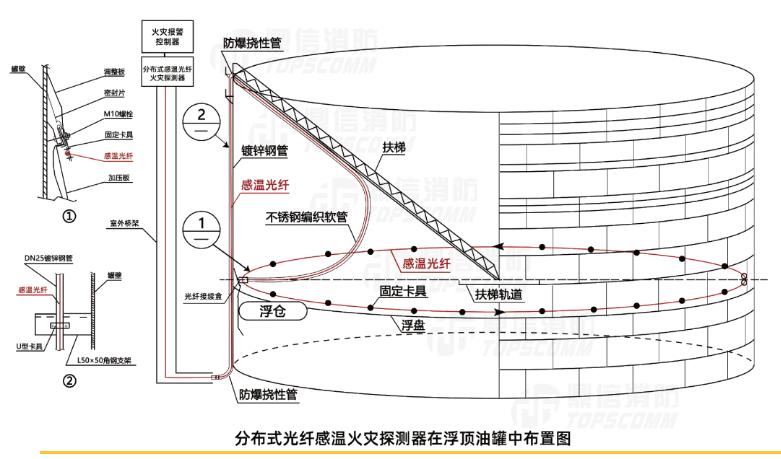

外浮頂罐：根據儲罐的浮盤的密封圈周長來確定感溫光纖的纏繞圈數，一般在浮頂罐的浮盤的密封圈處設置光纖感溫火災探測器，加上2倍的垂直敷設長度進行纏繞。

內浮頂罐：用定制的固定卡具將感溫光纖固定在浮艙與罐內壁密封圈結合處，連接光纜的接線盒固定在通氣孔外，進入通氣孔內部的光纖的長度必須可以保證讓浮頂從最低位置達到最高位置，上端固定在罐頂入口法蘭盤上，下端固定在罐內浮盤上，且防爆金屬軟管與罐體等電位連接。

拱頂罐：將感溫光纖直接固定安裝在罐頂與罐壁交界處，每間隔1m安裝一個固定卡固定感溫光纖。

球形罐：感溫光纖圍繞球罐布設，根據球罐體積，一般會設計多圈間隔鋪設。便于施工，也可以沿著球罐上的消防管道布設，并且按照球罐上下半球分為兩個報警區域。

 相關國家標準

《火災自動報警系統設計規范》（GB 50116-2013）：

　　12.2.1 外浮頂油罐宜采用線型光纖感溫火災探測器，且每只線型光纖感溫火災探測器應只能保護一個油罐；并應設置在浮盤的堰板上。

　　12.2.3 采用光柵光纖感溫火災探測器保護外浮頂油罐時，兩個相鄰光柵間距離不應大于3m。

　　12.2.4 油罐區可在高架桿等高位處設置點型紅外火焰探測器或圖像型火災探測器做輔助探測。

　　12.2.5 火災報警信號宜聯動報警區域內的工業視頻裝置確認火災。

《石油庫設計規范》（GB 50074-2014）：

　　12.6.5 儲存甲B類和乙A類液體且容量大于或等于50000m³的外浮頂罐，應在儲罐上設置火災自動探測裝置，并應根據消防滅火系統聯動控制要求劃分火災探測器的探測區域。當采用光纖型感溫探測器時，探測器應設置在儲罐浮盤二次密封圈的上面。當采用光纖光柵感溫探測器時，光柵探測器的間距不應大于3m。

 光纖測溫探測器在儲油罐應用的優勢

安全性高：光纖測溫探測器屬于無電檢測，本質安全防爆，適用于易燃易爆的石化儲油罐環境，不會因電氣火花等問題引發火災或爆炸事故，極大地降低了安全風險。

抗干擾能力強：光纖傳感器具有良好的抗電磁干擾、抗雷擊、耐腐蝕等性能，環境適應性強，能夠在惡劣的石化環境中穩定運行，不易受到外界因素的干擾，確保溫度監測的準確性和可靠性。

實時監測與精確定位：光纖測溫探測器可實現對儲油罐的實時溫度監測，并能夠精確定位溫度變化的位置，一旦發生火災隱患，能夠迅速發出警報并指示具體位置，為火災的早期撲救爭取寶貴時間。

長壽命與免維護：光纖傳感器的使用壽命長，一般可達10年以上，且在正常使用過程中無需頻繁維護。

靈活的分布式測量：光纖測溫探測器可采用分布式測量方式，形成光纖傳感網絡，根據儲油罐的形狀和大小靈活布置測溫點，實現對儲油罐全方位、無死角的溫度監測，提高監測的全面性和有效性。

 儲罐區內其他消防設備設置相關規范

《火災自動報警系統設計規范》（GB 50116-2013）：

　　12.2.2 除浮頂和臥式油罐外的其他油罐宜采用火焰探測器。

《石油庫設計規范》（GB 50074-2014）：

　　12.6.4 儲罐區和裝卸區內，宜在四周道路設置戶外手動報警設施，其間距不宜大于100m。容量大于或等于50000m³的外浮頂儲罐應設置火災自動報警系統。
