一、問題描述

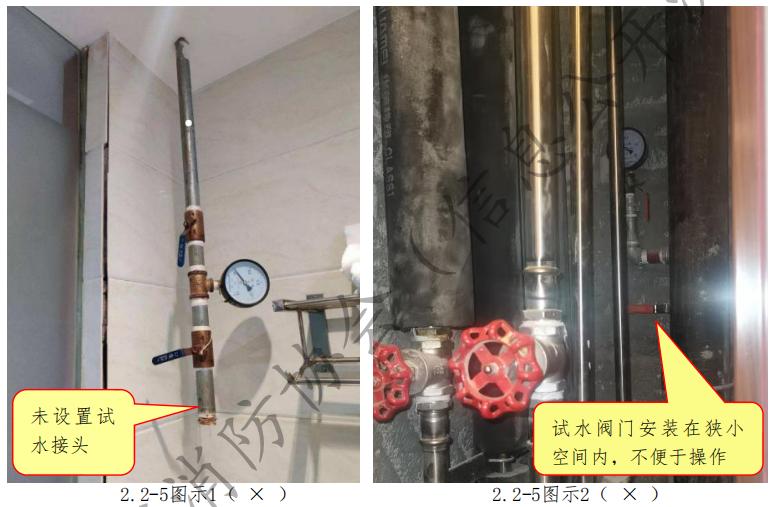

　　1.末端試水裝置未按規范要求安裝與該區域同等流量系數的試水接頭及采用孔口出流方式。表現為：直接采用DN25管替代試水接頭作為出水口。如上圖示1

　　2.試水閥安裝位置不符合規范要求。表現為：安裝在狹小空間里，不便于操作。如上圖示2

二、規范要求

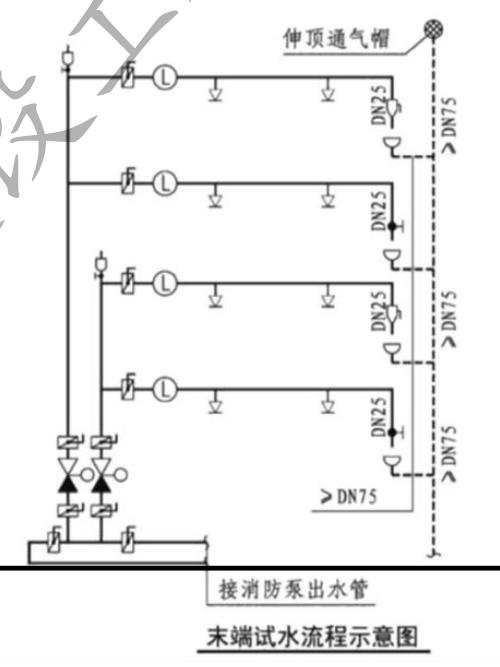

　　1.《自動噴水滅火系統設計規范》GB50084-2017第6.5.2條規定：末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數，應等同于同樓層或防火分區內的最小流量系數灑水噴頭。末端試水裝置的出水，應采取孔口出流的方式排入排水管道，排水立管宜設伸頂通氣管，且管徑不應小于75mm。

　　2.《自動噴水滅火系統施工及驗收規范》GB50261-2017第5.4.5條規定：末端試水裝置和試水閥的安裝位置應便于檢查、試驗，并應有相應排水能力的排水設施。

三、隱患影響

　　1.末端試水出口未采用與該區域同等流量的試水接頭出水，將造成不能正確模擬開放一只噴頭測試噴頭可靠啟動系統的試驗；未采用孔口出流方式，出水口直接與管道連接或軟管連接，將改變?cè)囁宇^出水口的水力狀態，影響測試結果。

　　2.試水閥安裝在狹窄空間或不便于操作、觀察的位置，影響調試和維修、維護。

四、糾正措施

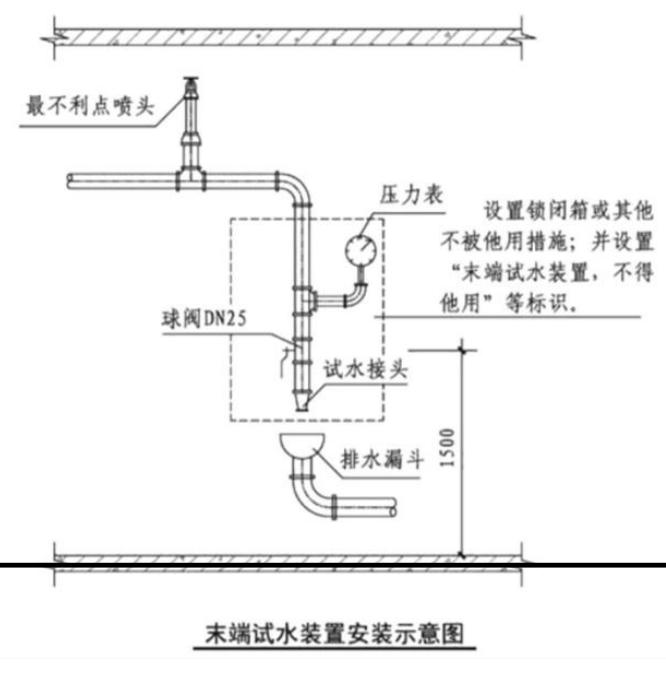

　　1.圖示1，在出水口加裝與該區域或防火分區噴頭同等流量系數的試水接頭，按“末端試水裝置安裝示意圖”中的方法，增設排水漏斗和排水管；或是條件允許的直接排至污水池等有排水能力的排水設置中。

　　2.圖示2，將末端排水管移至管井前部，或調整管井內管道的布置，留有足夠的操作、維修空間。

　　3.施工前應詳細閱讀設計圖紙及了解規范要求，對施工班組進行交底到位，工序交接進行驗收并記錄，嚴格執行工程質量檢驗制度。

來源：《廣西建設工程消防施工質量常見通病防治手冊》2024版
