ZD-GST-T1301組合式電氣火災監控探測器裝置安裝在0.4kV低壓配電系統中，用于檢測系統中的剩余電流、溫度、電壓、電流等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除引起的電氣火災隱患。

產品采用RS485總線和4G無線網絡進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統；適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域的線路剩余電流和線路溫度等檢測。

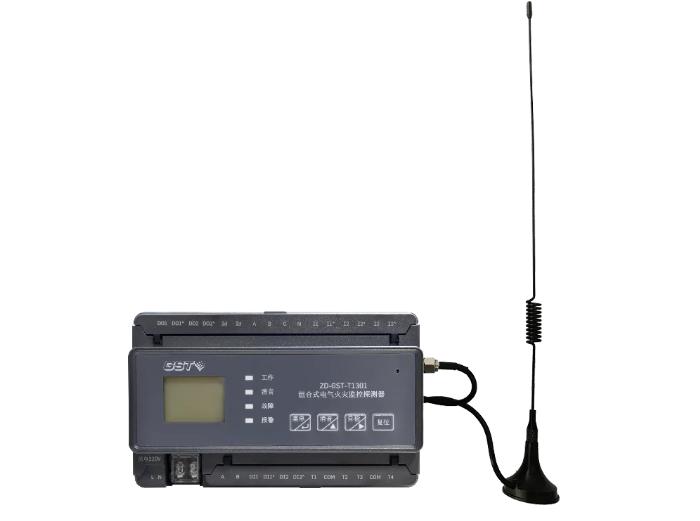

ZD-GST-T1301組合式電氣火災監控探測器

產品特點

　　★ 集測量、顯示、地址設置等功能于一體，中文圖形液晶顯示

　　★ 實時測量：一路剩余電流、三路溫度、三相電壓、三相電流、三相有/無功電能、三相有/無功功率、三相視在功率、三相功率因數、頻率等

　　★ 當被保護線路出現剩余電流、溫度超過設定報警值時，探測器蜂鳴器持續鳴響并上報報警信息

　　★ 當剩余電流回路、溫度回路出現斷、短路時，或者當被保護線路出現過壓、欠壓、斷相、錯相、電壓不平衡、過流、電流不平衡時，探測器蜂鳴器間斷鳴響并上報故障信息

　　★ 可按需設定報警值，并具備聲光報警功能

　　★ 內置無源開關量輸出觸點，可用于現場輸出需求

　　★ 提供兩路開關量輸入功能，可連接消防聯動信號和煙霧報警信號

　　★ 可獨立運行，完成所有功能需求，亦可組網監控，聯動報警

　　★ 與監控設備采用RS485通訊方式和4G無線通信技術

　　★ 事件自動存儲、記錄99條各類報警詳細信

　　★ 標配3根1.5米溫度傳感器

技術特性

① 輔助電源

　　? 額定電壓：AC220V

　　? 額定電壓值范圍：AC165V～AC264V

　　? 最大電流：50mA

　　? 待機電流：9mA

② 交流三相電壓

　　? 通道數量：1路

　　? 接線方式：三相四線/三相三線、缺?。喝嗨木€

　　? 相電壓監測范圍：AC90V～330V

　　? 線電壓監測范圍：AC90V～500V

　　? 電壓測量精度：3%

　　? 額定相電壓：Un=220V

　　? 額定線電壓：Un=380V

③ 交流三相電流

　　? 通道數量：3路

　　? 額定輸入電流：5A（最大6A）

　　? 二次側精度：3%

　　? 監測范圍：0A～6300A

　　? 過流設定值：0A～6300A、缺省值：3A

④ 剩余電流

　　? 通道數量：1路

　　? 精度：3%

　　? 監測范圍：100mA～1000mA

　　? 報警設定值：100mA～1000mA、缺省值：300mA

⑤ 溫度

　　? 通道數量：3路

　　? 精度：45℃～80℃（3%）；80℃～140℃（5%）

　　? 監測范圍：0～140℃

　　? 報警設定值：45～140℃、缺省值：55℃

⑥ 電能

　　? 功率因數：監測范圍0～±1.000、精度：3%

　　? 頻率：監測范圍：40.0Hz～70.0Hz、精度：3%

　　? 功率：有功功率監測范圍：0～±999999.999KW

　　　無功功率監測范圍：0～±999999.999KVar

　　　視在功率監測范圍：0～999999.999KVA

　　　精度：3%

　　? 電度：檢測范圍0～99999999.9 KWH、精度：3%

⑦ 開關量

　　? 開關量輸入：無源2路

　　? 開關量輸出：無源2路

　　? 報警控制輸出容量：5A 30VDC/5A 250VAC

⑧ 通訊方式

　　? 有線通訊：RS485 Modbus RTU

　　? 無線通訊：4G CAT-1

⑨ 使用環境

　　? 工作溫度：-10℃～+65℃

　　? 儲存溫度：-20℃～+70℃

　　? 相對濕度：≤95%不結露

　　? 海拔高度：≤2000m

　　? 安裝方式：導軌式安裝

⑩ 外殼防護等級

　　? IP30

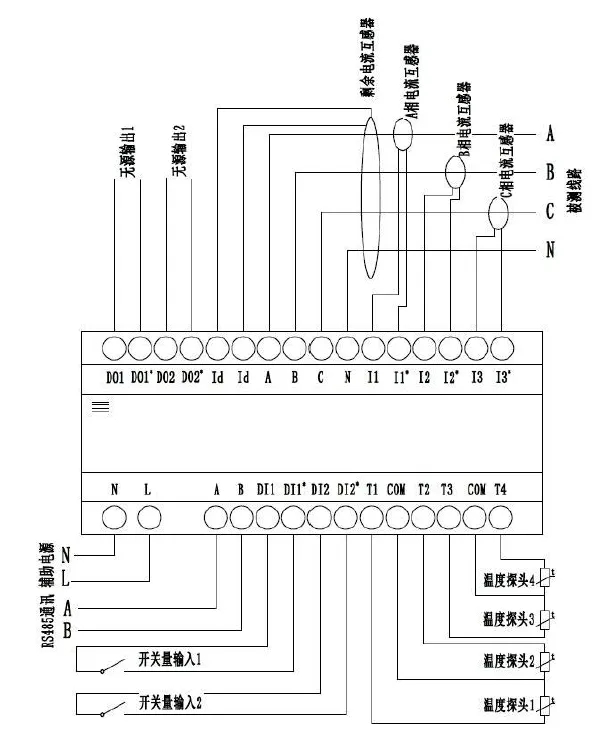

產品現場接線示意圖
