背景

一氧化碳（CO）做為一種無色無味的有毒性氣體，隨著私家車輛及地下車庫的普及，近年來國家對地下車庫一氧化碳檢測系統也開始要求。產生CO較多的地方就是地下車庫。而且地下車庫是屬于封閉或者半封閉的建筑，空氣流通自然不會順暢，地下車庫的環境污染主要來源于汽車尾氣，汽車尾氣的主要成分是一氧化碳。對人體組織缺氧，心臟和大腦的影響最為顯著。

規范

GB/T 50378-2019《綠色建筑評價標準》

　　3.2.2 控制項的評定結果應為達標或不達標。

　　3.2.7 當滿足全部控制項要求時，綠色建筑等級應為基本級。

　　5.1.9 地下車庫應設置與排風設備聯動的一氧化碳濃度監測裝置。

GB 50189-2015《公共建筑節能設計標準》

　　4.5.11 地下停車庫風機宜采用多臺并聯或設置風機調速裝置，并宜根據使用情況對通風機設置定時啟停（臺數）控制或根據車庫內的一氧化碳濃度進行自動運行控制。

JGJ 100-2015《車庫建筑設計規范》

　　7.3.8 中型及以上機動車庫送風、排風機宜選用多臺并聯或變頻調速，運行方式宜采用定時啟、停風機或根據室內CO氣體濃度自動控制風機運行。

JGJ/T 229-2010《民用建筑綠色設計規范》

　　9.5.5 設置機械通風的汽車庫，宜設一氧化碳檢測和控制裝置控制通風系統運行。

GB 50736-2012《民用建筑供暖通風與空氣調節設計規范》

　　6.3.8 第5條 條文說明：對于車流量變化較大的車庫，當車流量變化無規律時宜采用CO濃度傳感器聯動控制多臺并聯風機或可調速風機的方式，會起到很好的節能效果。CO濃度傳感器的布置方式：當采用傳統的風管機械進、排風系統時，傳感器宜分散設置。

GB/T18883-2002《室內空氣質量標準》

　　附錄 A 室內空氣監測技術

　　A.2.1 采樣點的數量：采樣點的數量根據監測室內面積大小和現場情況而定，以期能正確反映室內空氣污染物的水平。原則上小于50㎡的房間應設（1~3）個點；50㎡~100㎡設（3~5）個點；100㎡以上至少設5個點。在對角線上或梅花式均勻分布。

　　A.2.2 采樣點應避開通風口，離墻壁距離應大于0.5m。

　　A.2.3 采樣點的高度：原則上與人的呼吸帶高度相一致。相對高度0.5m~1.5m之間。

　　A.5.6 每次平行采樣，測定之差與平均值比較的相對偏差不超過20%。

系統介紹

賽科空氣質量監控系統由JM-SCM19B地下車庫CO濃度探測器、SCM18地下車庫CO濃度監測控制器、JB-BG-SCM1B地下車庫CO濃度監控器組成。

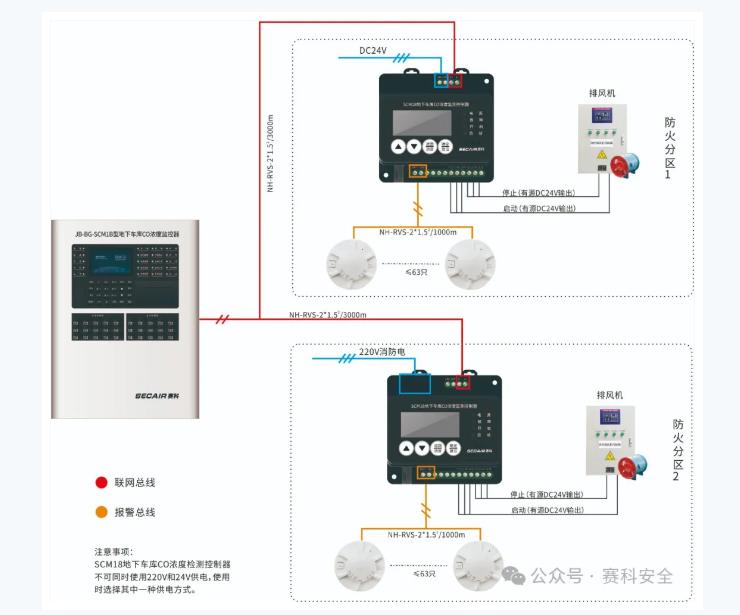

地下車庫CO濃度探測器實時檢測車庫內一氧化碳濃度值，將濃度值傳輸至地下車庫CO濃度監測控制器，地下車庫CO濃度監控器顯示車庫中一氧化碳的濃度并通過地下車庫CO濃度監測控制器將開關量信號通過通訊系統傳輸至風機控制器，啟動風機運行排風，降低車庫中的一氧化碳濃度。

地下車庫CO濃度探測器設置：

JM-SCM19B地下車庫CO濃度探測器應分散設置在靠近停車位的柱子或墻面上、宜選擇最不利空氣流通的安裝面進行安裝，且應盡量避開通風口；探測器的設置數量應根據停車位位置及密度合理設計，宜每隔15m設一臺CO探測器，宜CO探測器距其所覆蓋范圍內的任一釋放源不宜大于8m，CO探測器的保護面積一般為200m²，最大不宜超過256m²；SCM19B探測器的設置高度，原則上與人的呼吸帶高度一致，底邊距地高度宜為1.3至1.8m之間壁掛安裝，采用底座直接固定在預埋86盒上。

特點：

　　工作電壓：DC24V

　　監視電流：≤5mA

　　報警電流：≤10mA

　　線制：無極性二總線

　　使用壞境溫度：-10℃——+55℃

　　使用環境濕度：相對濕度≤95%（不凝露）

　　檢測氣體：一氧化碳CO

　　防護等級：IP30

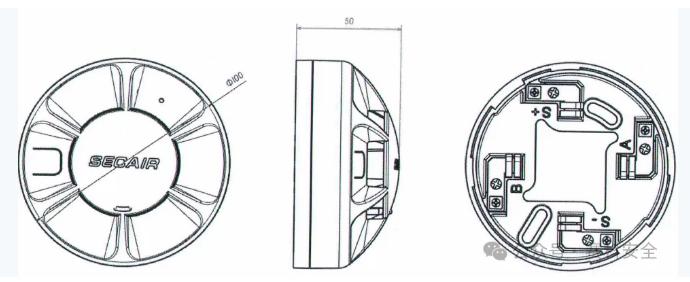

　　外形尺寸：100mm*50mm（含底座）

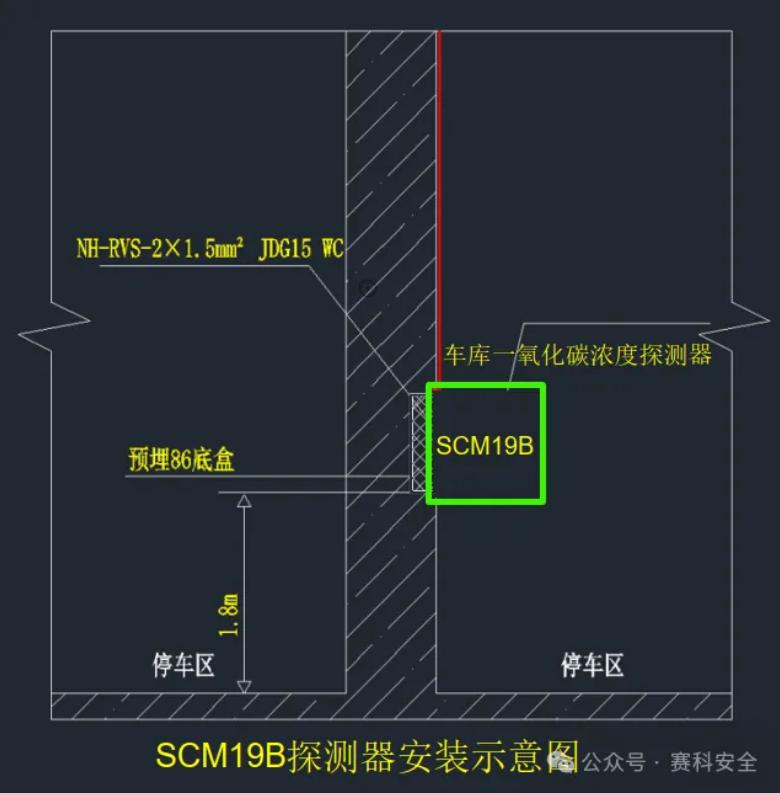

安裝示意圖：

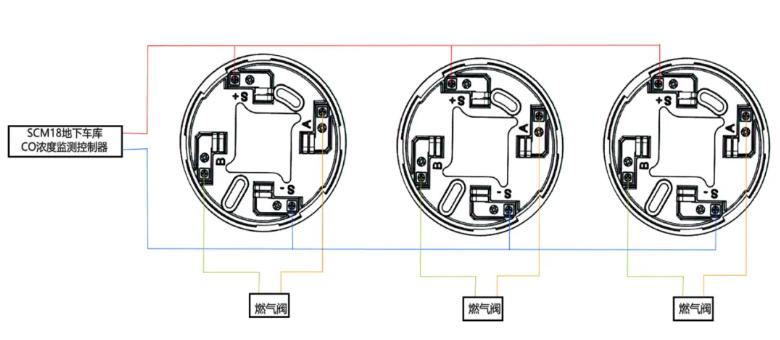

接線示意圖：

SCM18地下車庫CO濃度監測控制器的設置：

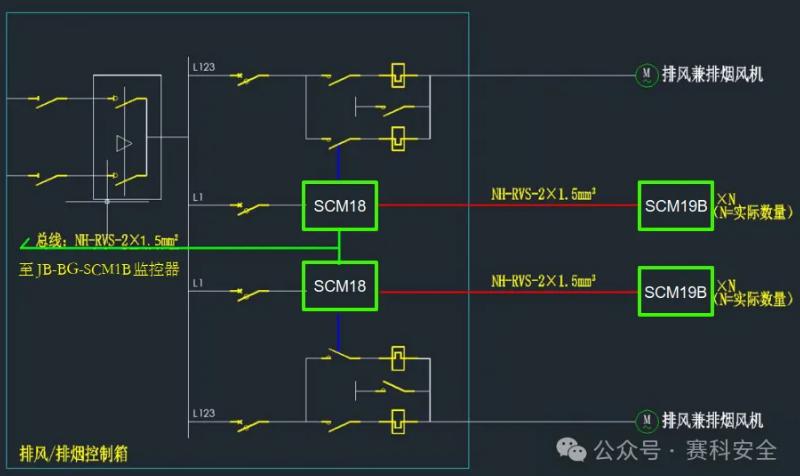

SCM18地下車庫CO濃度監測控制器的設置位置及數量，應遵照車庫通風或排煙系統（風機）的設置原則，在風機配電控制箱內應設置控制器，控制器與每臺風機為一對一的聯動關系，每臺風機僅能接受一臺控制器的控制；當車庫通風系統與排煙系統分開設置時，宜優先選擇通風系統（風機）的配電控制箱內設置 SCM18地下車庫CO濃度監測控制器。

特點：

　　工作電壓：DC24V或AC220V

　　總線監視電流：≤1.4mA

　　動作電流：≤0.3A

　　線制：無極性二總線

　　使用壞境溫度：-10——+55℃

　　使用環境濕度：相對濕度≤95%（不凝露）

　　最大接入點：63

　　防護等級：IP30

　　安裝方式：導軌或螺釘安裝

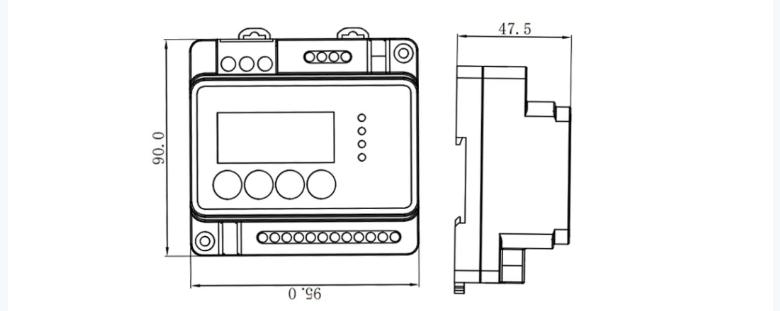

　　外形尺寸：95mm*90mm*47.5mm

安裝示意圖：

220V接線示意圖：

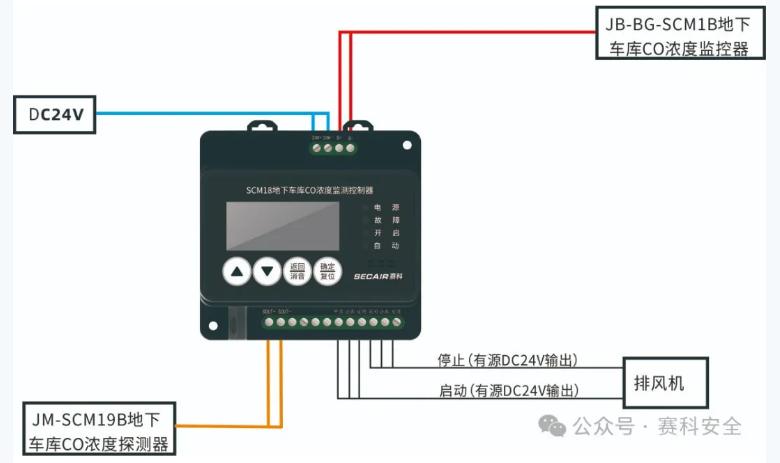

24V接線示意圖：
