抗震支吊架已在我國建筑業推行應用了數年，但是多數項目上由于缺乏經驗，面對抗震支吊架的驗收時不知所措，本文就基于最新《抗震支吊架安裝及驗收標準》T/CECS420-2022，學習一下抗震支吊架進場檢驗和工程驗收的實施要點。

抗震支吊架驗收新規

抗震支吊架的驗收分為進場檢驗和工程驗收兩個環節。

一 進場檢驗

1、所有材料進場時，包裝應完好無損，并應附有包裝分件名稱、圖號、數量的詳細裝箱單、合格證，清單與材料應相符。

2、抗震支吊架產品運抵現場后，應提供下列技術資料：

　?。?）產品出廠質量檢驗證明、產品合格證、質量保證書；

　?。?）第三方檢測機構出具的檢測報告；

　?。?）原材料質量檢驗報告；

　?。?）進口材料商檢證明等質量證明文件。

3、材料進場后，應在建設單位或?qū)I(yè)監理人員的監督下，由施工單位按產品檢驗標準分類抽樣檢驗。

4、抗震支吊架下列部位的特性應組織復檢或現場試驗，并應符合下列規定：

　?。?）槽鋼尺寸、齒牙深度、連接構件尺寸的檢測方法應符合現行國家標準《產品幾何技術規范(GPS)光滑工件尺寸的檢驗》GB/T 3177的有關規定；

　?。?）抗震連接構件或斜撐組件力學性能的檢測方法，應符合現行國家標準《建筑抗震支吊架通用技術條件》GB/T 37267的有關規定；

　　（3）錨栓承載力性能的檢測方法應符合現行行業標準《混凝土用機械錨栓》JG/T 160的有關規定；

　?。?）螺桿性能等級的檢測方法應符合現行國家標準《緊固件機械性能螺栓、螺釘和螺柱》GB/T 3098.1的有關規定。

5、抗震支吊架材料，材質及表面處理方式應符合技術文件及現行國家標準《建筑抗震支吊架通用技術條件》GB/T 37267的有關規定。

6、抗震連接構件及管道連接構件板材厚度不應小于5mm，槽鋼厚度不應小于2mm。

7、抗震支吊架材料采用的防腐措施應符合設計文件的規定。

8、槽鋼性能應符合現行國家標準《裝配式支吊架通用技術要求》GB/T 38053的有關規定。

9、錨栓應符合現行行業標準《混凝用機械錨栓》JG/T 160、《混凝土結構后錨固技術規程》JGJ 145的有關規定。

10、槽鋼、連接件管夾、錨栓等材料配件應有企業永久商標標識。

二 工程驗收

【一般規定】

1、抗震支吊架工程的驗收應由建設單位或監理單位組織設計單位、施工單位、供貨單位共同參加。

2、施工單位應嚴格對施工工序進行質量控制，檢驗批、分項工程的質量驗收均應在施工單位自檢合格的基礎上進行。

3、隱蔽工程應在隱蔽前進行驗收，驗收合格后方可繼續施工。

4、抗震支吊架工程竣工驗收時，應提供下列文件資料：

　?。?）抗震支吊架的竣工圖、計算書、設計變更文件及其他設計文件；

　?。?）抗震支吊架構件、組件及其他附件的產品質量合格證書，第三方檢測報告，進場驗收記錄；

　?。?）施工過程中重大技術問題的處理文件、工作文件和變更記錄；

　?。?）隱蔽工程驗收及中間試驗記錄，檢驗批、分項工程質量驗收記錄；

　　（5）其他質量保證資料。

5、抗震支吊架安裝工程檢驗批劃分應符合下列規定：

　?。?）設計、材料和施工條件相同的抗震支吊架工程中，同層套數大于或等于1000套時，應按每10%劃分為一個檢驗批；同層套數小于1000套時，每100套應劃分為一個檢驗批。

　?。?）所有標準層應劃分為一個獨立檢驗批，除標準層外，其他樓層不足100套也應劃分為一個獨立的檢驗批。

　?。?）機房工程中的抗震支吊架應劃為一個獨立檢驗批。

6、當抗震支吊架安裝質量不符合要求時應進行整改，整改后的抗震支吊架應全數檢驗。

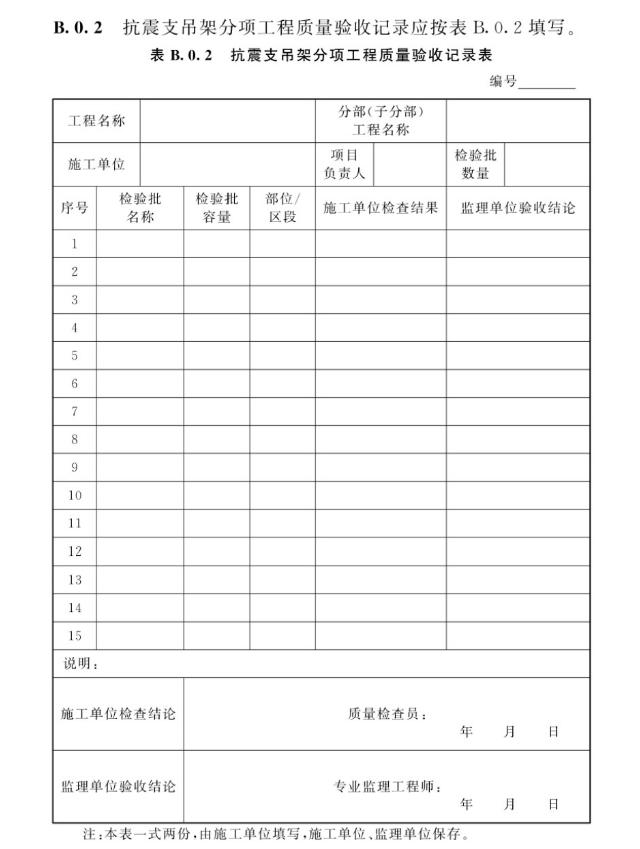

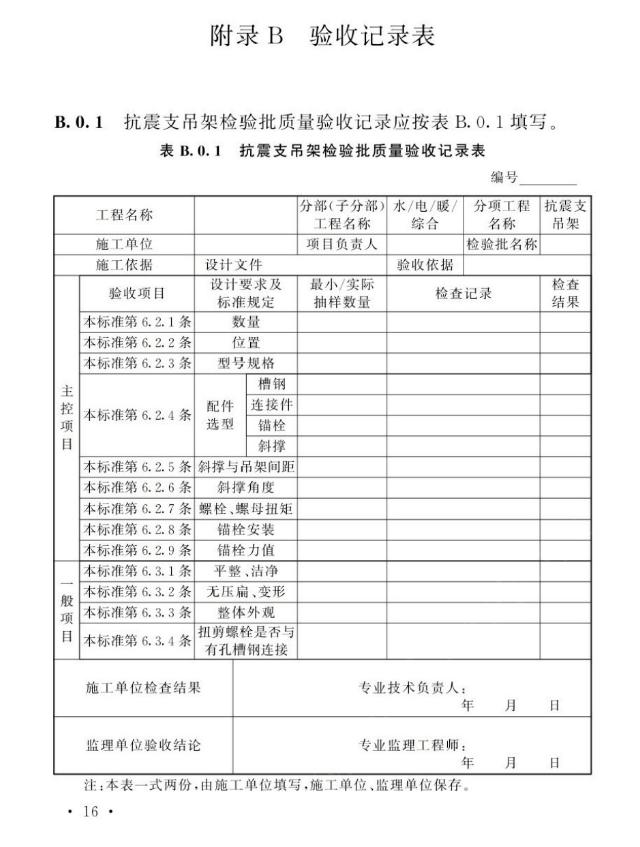

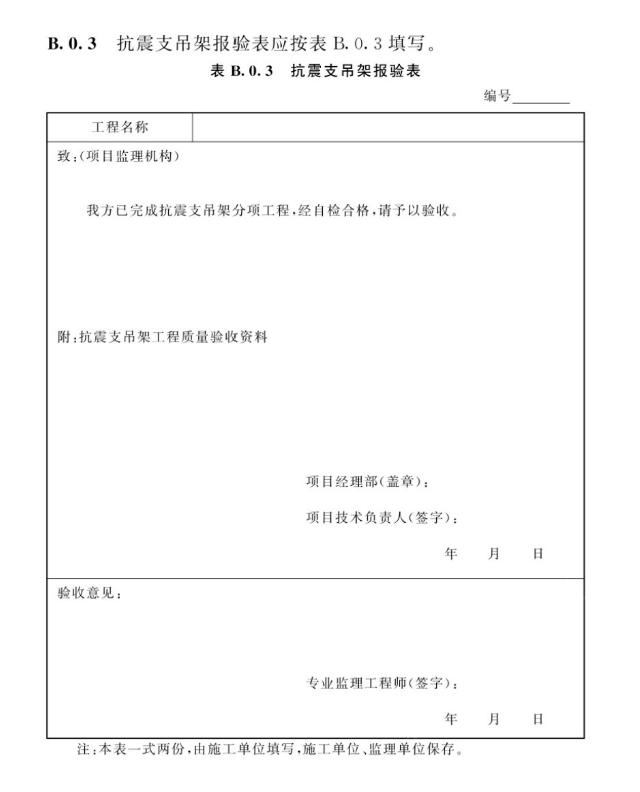

7、抗震支吊架施工質量驗收記錄應按本標準附錄B的規定執行。

【主控項目】

1、抗震支吊架數量應符合設計文件的規定。

　　檢查數量：全數檢查。

　　檢驗方法：現場核對。

2、抗震支吊架位置應符合設計文件的規定。

　　檢查數量：每檢驗批總數量的10%，且不少于3套。

　　檢驗方法：現場核對。

3、抗震支吊架型號規格應符合施工圖紙的規定。

　　檢查數量：全數檢查。

　　檢驗方法：現場核對。

4、抗震支吊架配件選型應符合施工圖紙的規定。

　　檢查數量：每檢驗批總數量的10%，且不少于3套。

　　檢驗方法：現場核對。

5、抗震斜撐與吊架安裝距離應符合設計文件的規定，且不得大于0.1m。

　　檢查數量：每檢驗批總數量的10%，且不少于3套。

　　檢驗方法：尺量檢查。

6、抗震斜撐豎向安裝角度應符合設計文件的規定，且不得小于30°。

　　檢查數量：每檢驗批總數量的10%，且不少于3套。

　　檢驗方法：角尺檢查。

7、抗震支吊架與結構的連接，吊桿與槽鋼的連接，螺栓螺母與連接件的扭矩應符合設計文件的規定，安裝應牢固。

　　檢查數量：每檢驗批總數量的10%，且不少于3套。

　　檢驗方法：力矩扳手檢查。

8、抗震支吊架錨栓的安裝應符合設計文件的規定，錨栓套管不能超出混凝土安裝平面。

　　檢查數量：每檢驗批總數量的10%，且不少于3套。

　　檢驗方法：觀察檢查。

9、抗震支吊架錨栓的承載力應符合設計文件的規定。

　　檢查數量：每檢驗批總數量的1%，且不少于5個。

　　檢驗方法：拉拔試驗。

【一般項目】

1、抗震支吊架安裝后應橫平豎直，不應出現扭曲變形。

　　檢查數量：全數檢查。

　　檢驗方法：觀察檢查。

2、抗震支吊架構件表面應平整、潔凈、無起泡、分層現象。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

3、抗震支吊架整體表面、側面應平整，無明顯壓扁或局部變形等缺陷。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

4、扭剪螺栓不得與帶背孔槽鋼連接。

　　檢查數量：全數檢查。

　　檢查方法：觀察檢查。

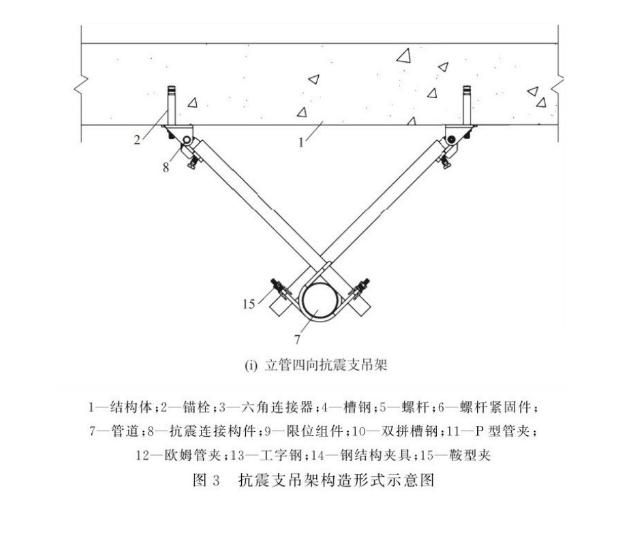

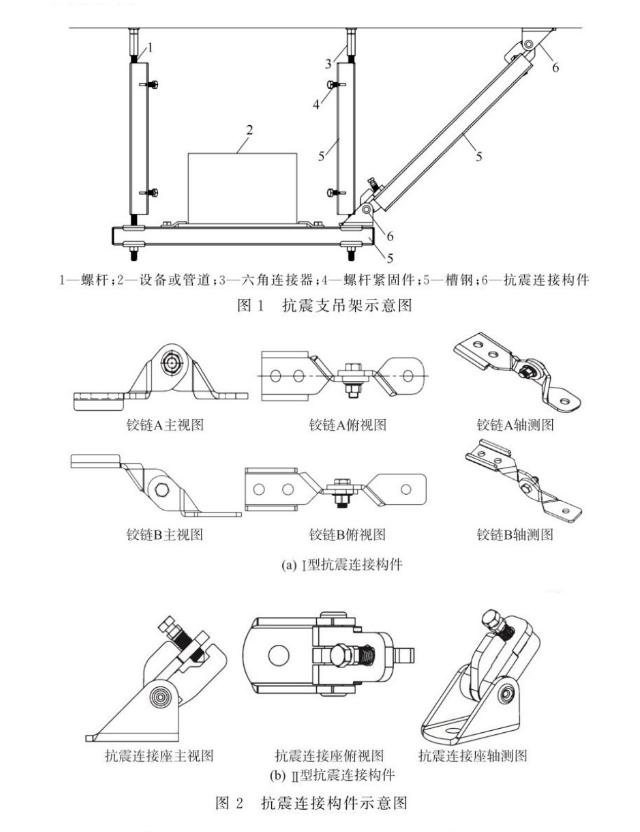

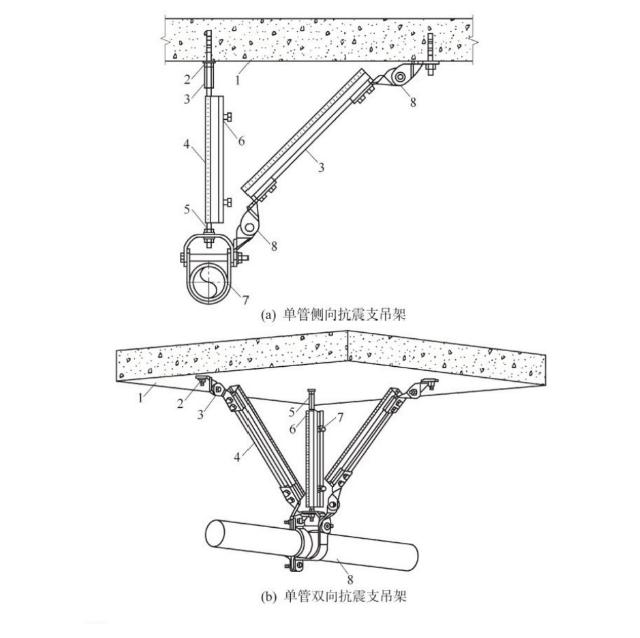

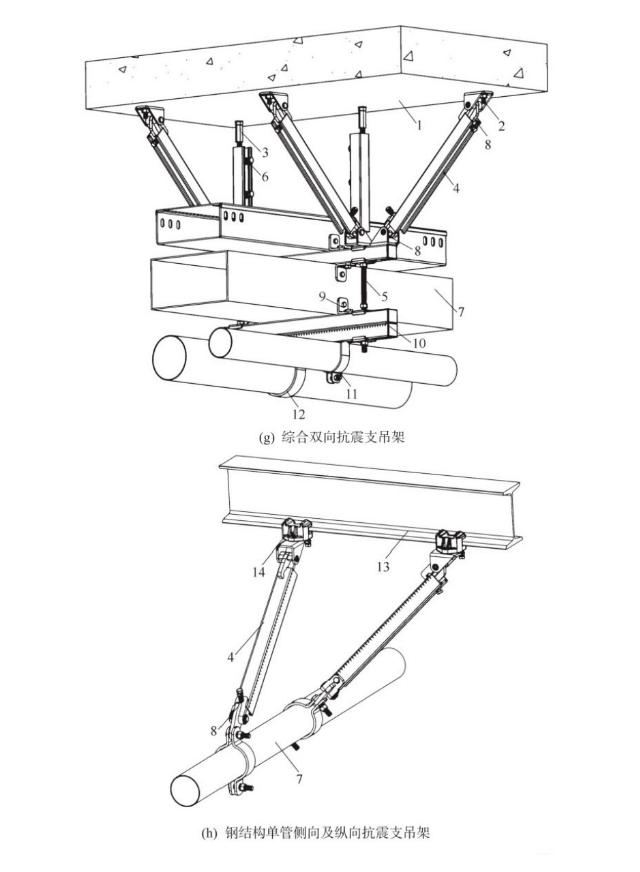

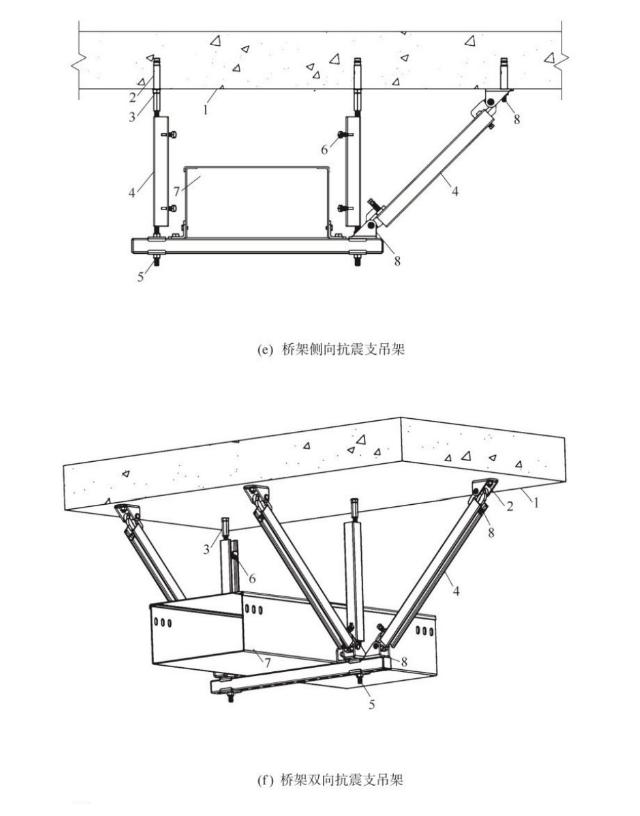

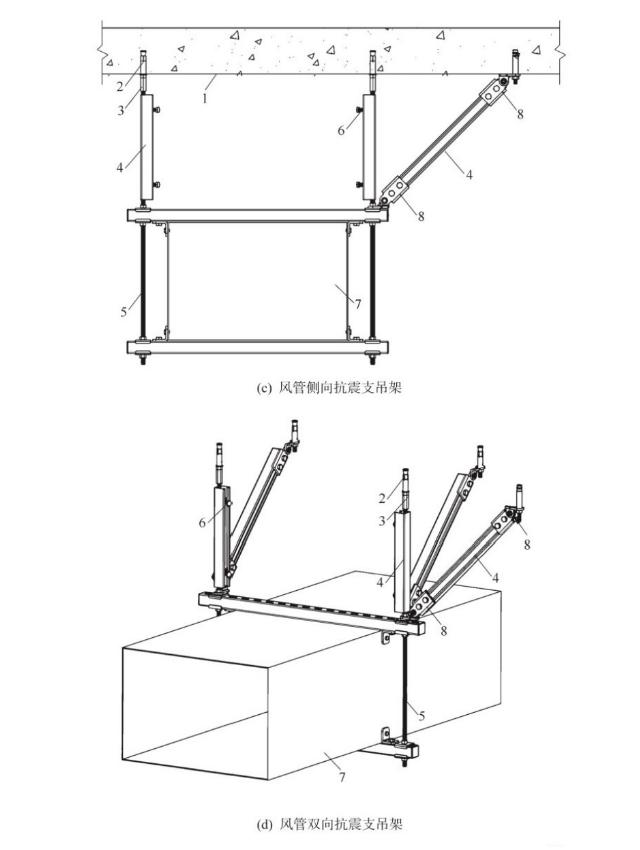

附 抗震支吊架構造示意圖

抗震支吊架是由錨固體、加固吊桿、抗震連接構件及斜撐組成，根據被保護管線的不同，抗震支吊架有多種構造形式：

節選，侵權請聯刪
