一、問題描述及原因分析

1．問題描述

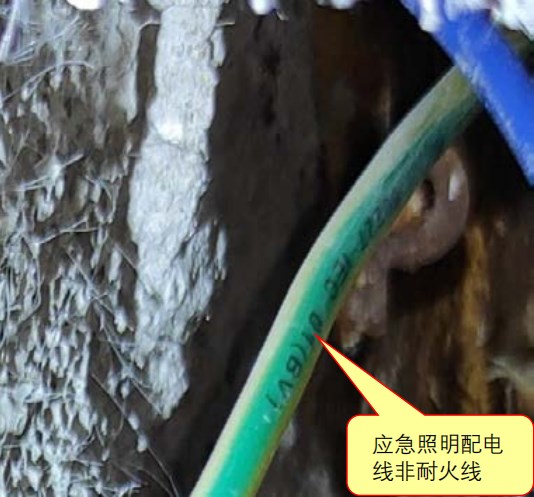

集中控制型系統中，應急照明配電線路未選擇耐火線纜，不符合設計或規范要求。【圖示1】

圖示1

2．原因分析

1）設計圖紙對應急照明配電線纜選型未作明確要求；

2）施工單位對消防應急照明和疏散指示系統線路的規范要求不熟悉或者由于線纜價格差異等原因，降低施工質量。

二、規范要求及正確做法

1．規范要求

☆《消防應急照明和疏散指示系統技術標準》(GB 51309-2018)第3.5.4條、第3.5.5條。【圖示2】

2．正確做法

圖示2

三、應對措施及防治指南

1．集中控制型系統中，除地面上設置的燈具外，系統的配電線路應選擇耐火線纜，系統的通信線路應選擇耐火線纜或耐火光纖；

2．非集中控制型系統中，除地面上設置的燈具外，系統配電線路的選擇應符合：

1）燈具采用自帶蓄電池供電時，系統的配電線路應選擇阻燃或耐火線纜；

2）燈具采用集中電源供電時，系統的配電線路應選擇耐火線纜。

3．設計圖紙應明確注明線纜的規格型號；供貨單位應嚴格按照設計要求采購線纜；建設單位和監理單位應加強材料進場檢查、驗收的監管。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《消防應急照明和疏散指示系統技術標準》(GB 51309-2018)

第3.5.4條 集中控制型系統中，除地面上設置的燈具外，系統的配電線路應選擇耐火線纜，系統的通信線路應選擇耐火線纜或耐火光纖。

第3.5.5條 非集中控制型系統中，除地面上設置的燈具外，系統配電線路的選擇應符合下列規定：

1燈具采用自帶蓄電池供電時，系統的配電線路應選擇阻燃或耐火線纜；

2燈具采用集中電源供電時，系統的配電線路應選擇耐火線纜。
