一、問題描述及原因分析

1．問題描述

現場點型探測器設置不符合規范要求的有：

1）點型探測器與照明燈間距過小【圖示1】；

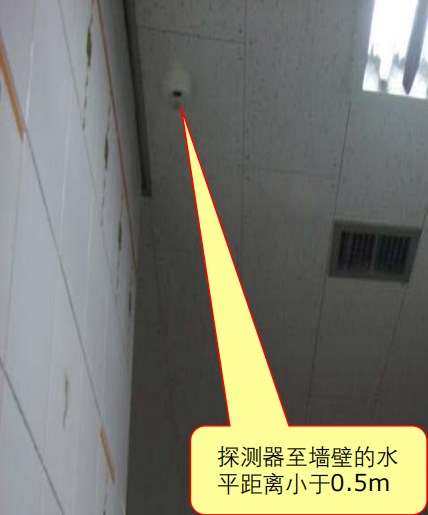

2）點型探測器至墻壁的水平距離小于0.5m【圖示2】；

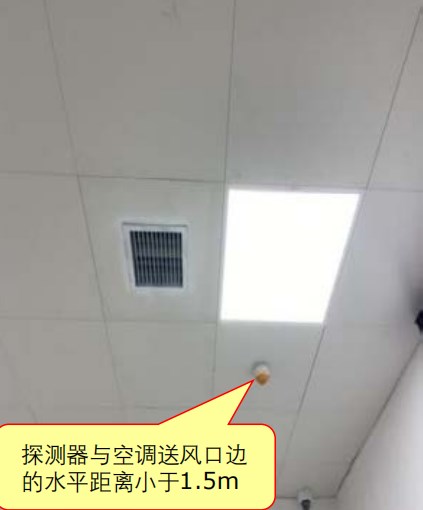

3）點型探測器距空調送風口邊的水平距離小于1.5m【圖示3】。

圖示1

圖示2

圖示3

2．原因分析

1）探測器、燈具、送風口等設備分屬不同的專業，其平面布置在不同的專業圖紙上體現，因此，在設計階段出現設備之間距離不滿足規范要求的情況不易及時發現；

2）很多項目預埋由機電總承包完成，導致預埋的相關施工人員由于對規范不太熟悉，忽略了探測器與梁、墻等距離不滿足規范要求；

3）施工單位在施工時，未能及時發現問題提請建設單位和設計單位做出協調、變更。

二、規范要求及正確做法

1．規范要求

☆《火災自動報警系統設計規范》(GB 50116-2013)第6.2.4條、第6.2.5條、第6.2.6條【圖示4】、第6.2.7條、第6.2.8條【圖示5】。

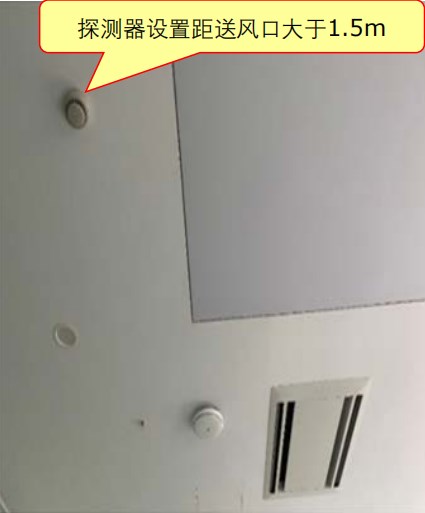

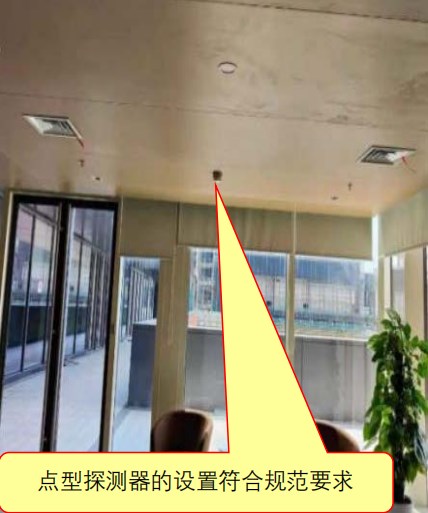

2．正確做法

圖示4

圖示5

圖示6

三、應對措施及防治指南

1．在圖紙設計階段，各專業之間要做好相互溝通工作，協調好設備之間、設備與墻體等建筑構件之間的距離；

2．施工人員要加強規范學習，預埋管道、線盒應做到點位精準；

3．參建各方要做好圖紙會審工作，施工過程發現問題應及時提請相關各方做出協調、變更，確保滿足規范要求。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統設計規范》(GB 50116-2013)

第6.2.4條 在寬度小于 3m 的內走道頂棚上設置點型探測器時，宜居中布置。感溫火災探測器的安裝間距不應超過 10m ； 感煙火災探測器的安裝間距不應超過 15m ；探測器至端墻的距離，不應大于探測器安裝間距的 1/2 。

第6.2.5條 點型探測器至墻壁、梁邊的水平距離，不應小于 0.5m 。

第6.2.6條 點型探測器周圍 0.5m 內，不應有遮擋物。

第6.2.7條 房間被書架、設備或隔斷等分隔，其頂部至頂棚或梁的距離小于房間凈高的 5% 時，每個被隔開的部分應至少安裝一只點型探測器。

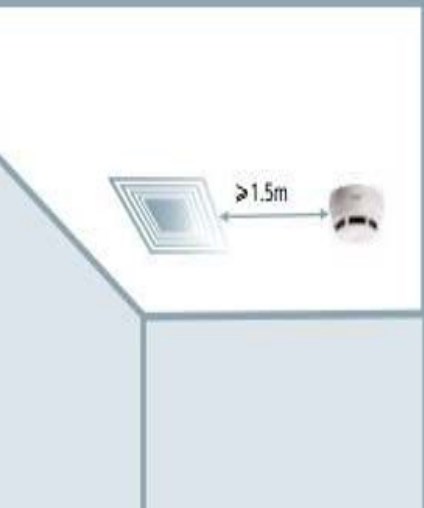

第6.2.8條 點型探測器至空調送風口邊的水平距離不應小于 1.5m ，并宜接近回風口安裝。探測器至多孔送風頂棚孔口的水平距離不應小于 0.5m 。
