一、問題描述及原因分析

1．問題描述

1）消防控制室內消防設備布置擁擠、疊加，未有明顯間隔；【圖示1】

2）設備安裝在輕質墻上時未采取加固措施；

3）設備底邊高出地（樓）面距離不足等?！緢D示1】

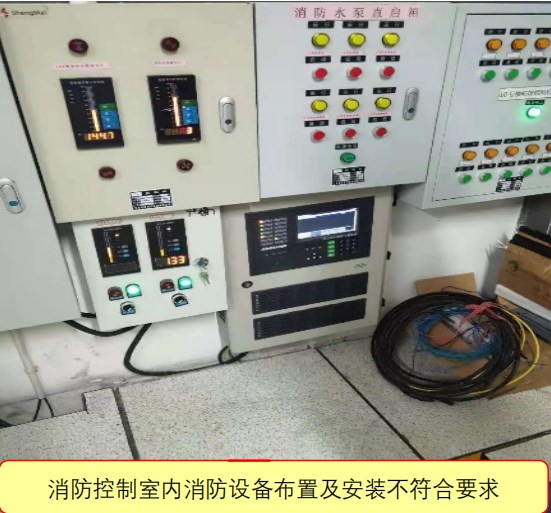

圖示1

2．原因分析

1）消防控制室未提前合理規劃，或與安防監控室合用，導致空間過于狹??；

2）責任主體未能在設備安裝前按規范要求，合理統籌安排好各種設備的布置。

二、規范要求及正確做法

1．規范要求

☆《火災自動報警系統設計規范》(GB 50116-2013)第3.4.8條、第6.1.3條?！緢D示2】

☆《火災自動報警系統施工及驗收標準》(GB 50166-2019)第3.3.1條。

2．正確做法

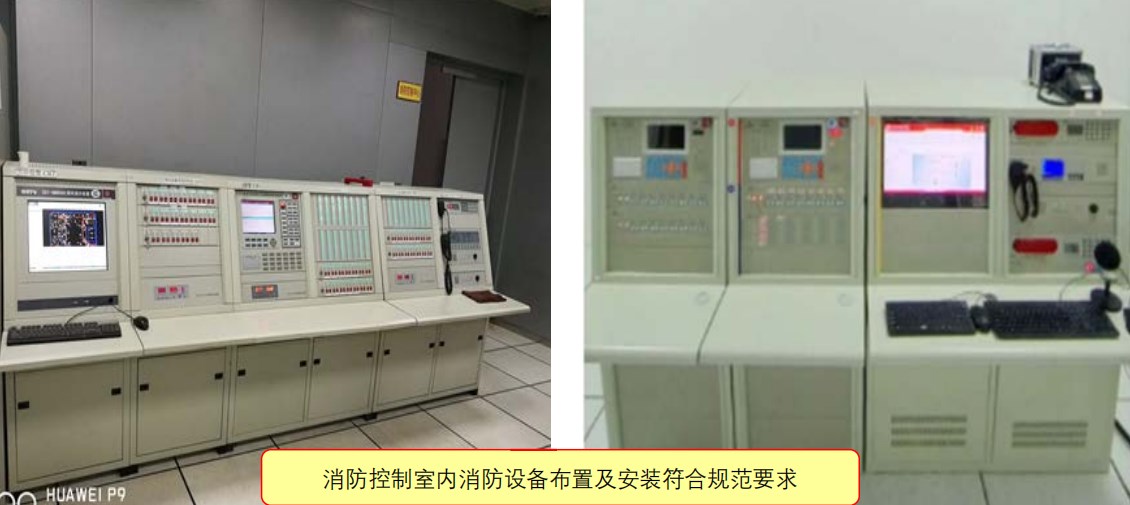

圖示2

三、應對措施及防治指南

1．設計人員應根據消防控制室設備的布置方案與建筑專業充分溝通，合理預留其面積；

2．施工單位應根據選用的產品，按相關規范標準進行深化設計，做出詳細、準確的消防控制室設備布置圖，并按圖施工。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統設計規范》(GB 50116-2013)

第3.4.8條 消防控制室內設備的布置應符合下列規定：

1設備面盤前的操作距離，單列布置時不應小于1.5m；雙列布置時不應小于2m。

2在值班人員經常工作的一面，設備面盤至墻的距離不應小于3m。

3設備面盤后的維修距離不宜小于1m。

4設備面盤的排列長度大于4m時，其兩端應設置寬度不小于1m的通道。

5與建筑其他弱電系統合用的消防控制室內，消防設備應集中設置，并應與其他設備間有明顯間隔。

第6.1.3條 火災報警控制器和消防聯動控制器安裝在墻上時，其主顯示屏高度宜為1.5m～1.8m ，其靠近門軸的側面距墻不應小于0.5m ，正面操作距離不應小于1.2m 。

《火災自動報警系統施工及驗收標準》(GB 50166-2019)

第3.3.1條 火災報警控制器、消防聯動控制器、火災顯示盤、控制中心監控設備、家用火災報警控制器、消防電話總機、可燃?xì)怏w報警控制器、電氣火災監控設備、防火門監控器、消防設備電源監控器、消防控制室圖形顯示裝置、傳輸設備、消防應急廣播控制裝置等控制與顯示類設備的安裝應符合下列規定：

1應安裝牢固，不應傾斜；

2安裝在輕質墻上時，應采取加固措施；

3落地安裝時，其底邊宜高出地（樓）面100mm～200mm。
