一、問題描述及原因分析

1．問題描述

最大工作壓力不小于3.5MPa的高壓細水霧滅火系統，工程中選用201或304等材質的不銹鋼管道和管件，其耐腐蝕性能不符合要求?！緢D示1】【圖示2】

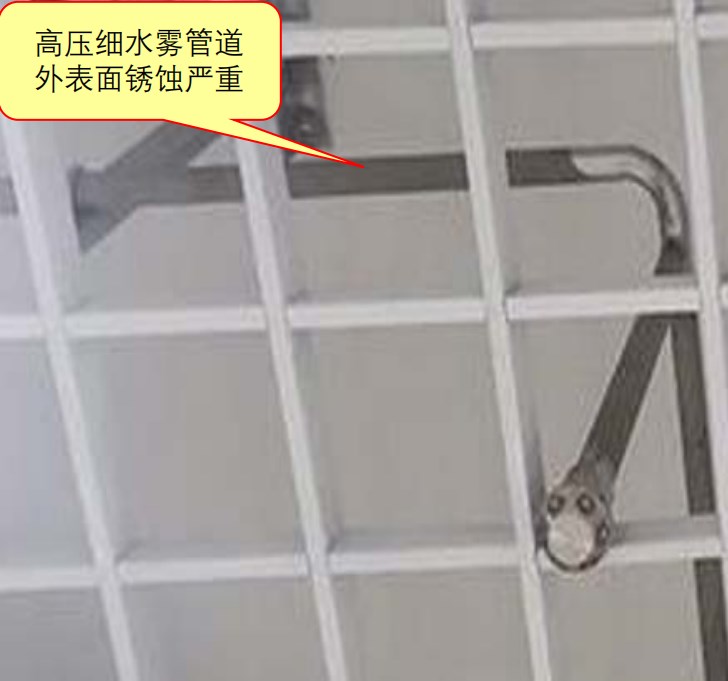

圖示1

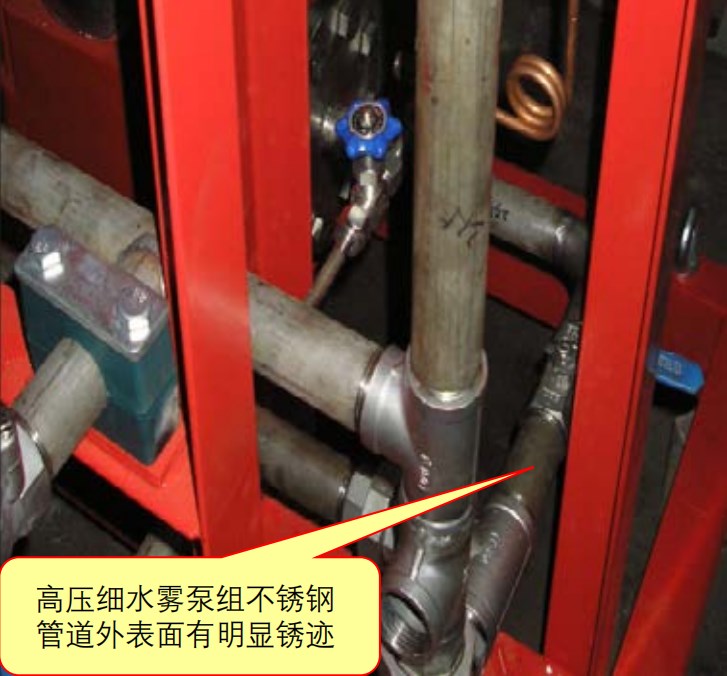

圖示2

2．原因分析

1）設計圖紙未明確高壓細水霧不銹鋼管材的牌號要求，造成施工單位選材不當；

2）施工單位為了控制成本，選用耐腐蝕性能較低的不銹鋼無縫鋼管。

二、規范要求及正確做法

1．規范要求

☆《細水霧滅火系統技術規范》(GB 50898-2013)第3.3.10條、第3.3.11條。【圖示3】【圖示4】

2．正確做法

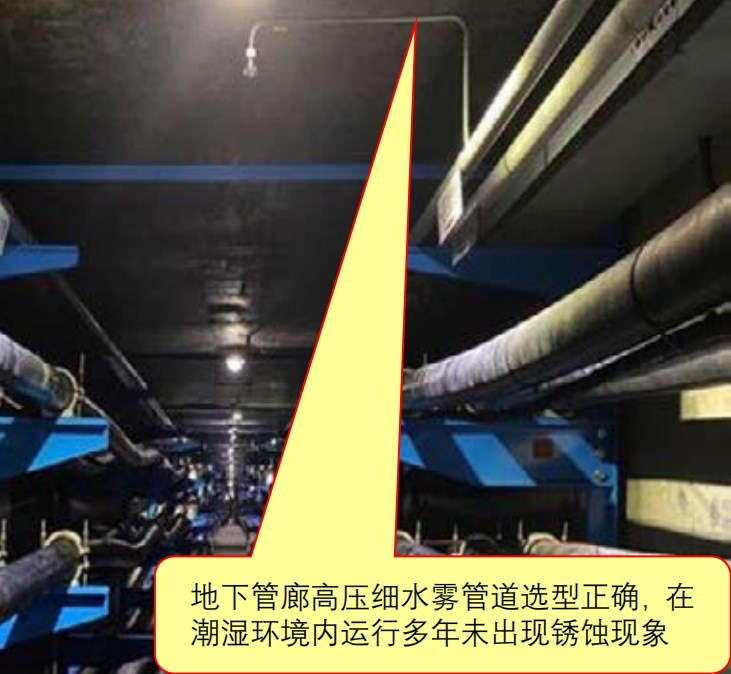

圖示3

圖示4

三、應對措施及防治指南

1．設計圖紙應明確高壓細水霧系統選用316L牌號的不銹鋼管道和管件；

2．施工單位應嚴格按照規范和施工圖要求，正確選用不銹鋼管材；

3．材料進場時，監理單位應嚴格檢查，對管道及管件的材質、規格、型號、質量等進行檢驗，確保其符合消防規范和設計圖紙的要求。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《細水霧滅火系統技術規范》(GB 50898-2013)

第3.3.10條 系統管道應采用冷拔法制造的奧氏體不銹鋼鋼管，或其他耐腐蝕和耐壓性能相當?shù)慕饘俟艿?。管道的材質和性能應符合現行國家標準《流體輸送用不銹鋼無縫鋼管》GB/T 14976和《流體輸送用不銹鋼焊接鋼管》GB/T 12771的有關規定。
系統最大工作壓力不小于3.50MPa時，應采用符合現行國家標準《不銹鋼和耐熱鋼 牌號及化學成分》GB/T 20878中規定牌號為022Cr17Ni12Mo2的奧氏體不銹鋼無縫鋼管，或其他耐腐蝕和耐壓性能不低于牌號為022Cr17Ni12Mo2的金屬管道。

　　（注：022Cr17Ni12Mo2牌號不銹鋼，數字代號:S31603，又名316L）。

第3.3.11條 系統管道連接件的材質應與管道相同。系統管道宜采用專用接頭或法蘭連接，也可采用氬弧焊焊接。
