一、問題描述及原因分析

1.問題描述

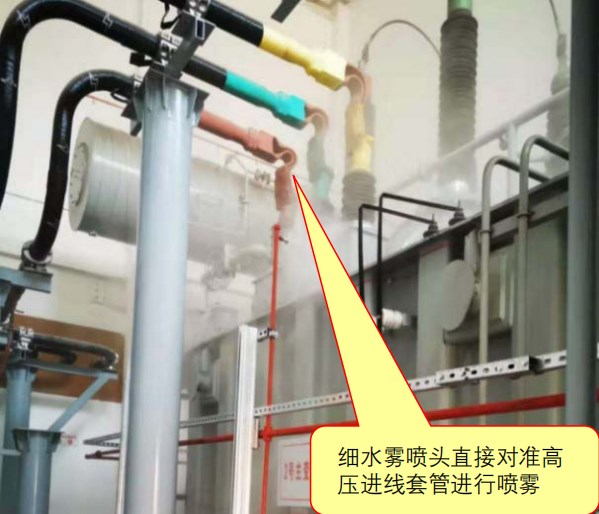

細水霧噴頭直接對準高壓進線套管進行噴霧，水霧存在被高壓擊穿導電的安全風險?！緢D示1】

圖示1

2．原因分析

1）施工單位不熟悉變壓器細水霧滅火系統的設計、施工要求，對電力安全規程不了解，在深化設計時，未避讓變壓器高壓進線套管；

2）施工單位的施工技術交底不夠明確。

二、規范要求及正確做法

1．規范要求

☆《細水霧滅火系統技術規范》(GB 50898-2013)第3.2.4條第3款。【圖示2】

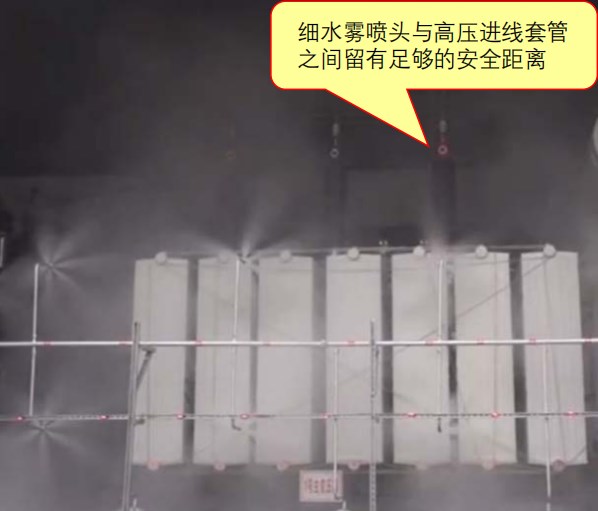

2．正確做法

圖示2

三、應對措施及防治指南

1．設計單位應嚴格按照消防技術標準進行施工圖設計，并明確細水霧噴頭與高壓進線套管之間的安全要求；

2．施工單位應嚴格按照施工圖要求進行安裝。當發現施工圖中噴頭安裝位置會導致細水霧直接噴向高壓進線套管時，應提出設計變更申請，由設計單位完成施工圖的變更。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《細水霧滅火系統技術規范》(GB 50898-2013)

第3.2.4條 采用局部應用方式的開式系統，其噴頭布置應能保證細水霧完全包絡或覆蓋保護對象或部位，噴頭與保護對象的距離不宜小于0.5m。用于保護室內油浸變壓器時，噴頭的布置尚應符合下列規定：

第3款 噴頭不應直接對準高壓進線套管；
