一、問題描述及原因分析

1．問題描述

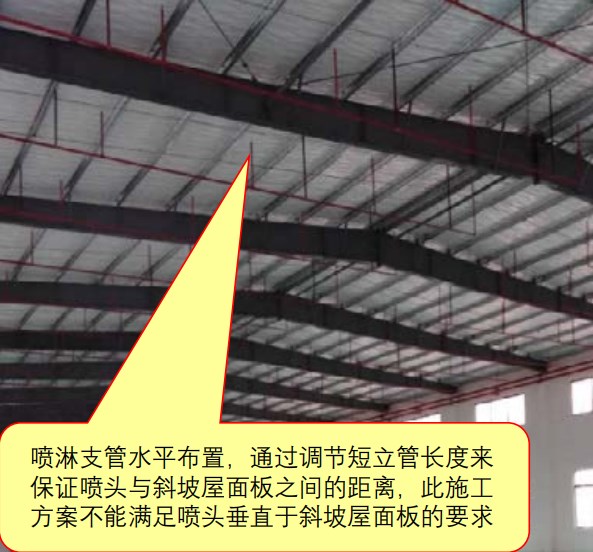

1）噴頭安裝未垂直于斜坡頂棚面；【圖示1】

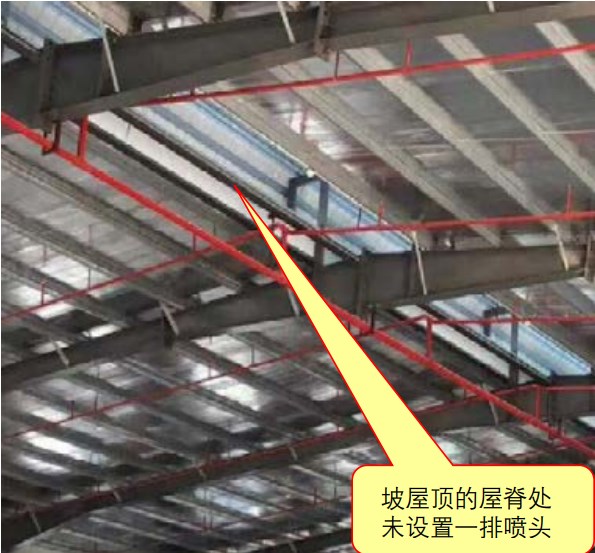

2）坡屋頂?shù)奈菁固幬丛O(shè)置噴頭。【圖示2】

圖示1

圖示2

2．原因分析

1）設計圖紙沒有表示清楚或無大樣圖；

2）施工人員未能理解規范要求；

3）施工單位為了降低成本或搶趕工期未按規范要求進行施工。

二、規范要求及正確做法

1．規范要求

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第7.1.14條第1、2款?！緢D示3】

2．正確做法

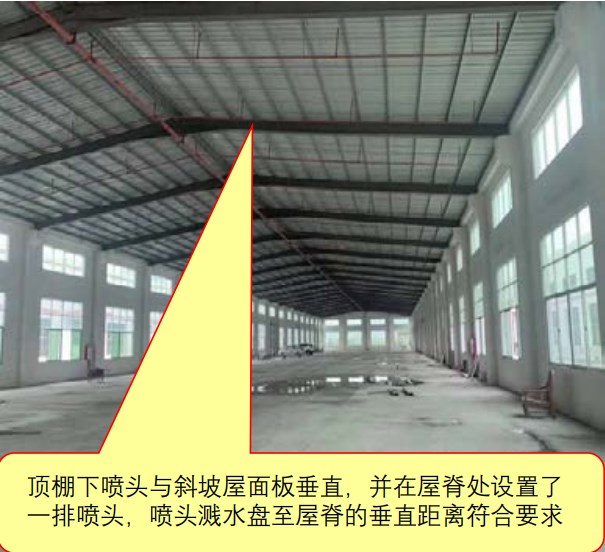

圖示3

三、應對措施及防治指南

1．頂板或吊頂為斜面時，噴頭應垂直于斜面，并應按斜面距離確定噴頭間距；坡屋頂?shù)奈菁固帒?yīng)設一排噴頭，當屋頂坡度不小于1/3時，噴頭濺水盤至屋脊的垂直距離不應大于800mm；當屋頂坡度小于1/3時，噴頭濺水盤至屋脊的垂直距離不應大于600mm；

2．加強圖紙?jiān)O(shè)計質量，明確設計做法，補充設計大樣和參照圖集；

3．施工單位應對施工人員做好技術交底，在施工過程中如發現此類問題，及時與建設單位、設計單位和監理單位進行溝通解決。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統設計規范》(GB 50084-2017)

第7.1.14條 頂板或吊頂為斜面時，噴頭的布置應符合下列要求：

第1款 噴頭應垂直于斜面，并應按斜面距離確定噴頭間距；

第2款 坡屋頂?shù)奈菁固帒?yīng)設一排噴頭，當屋頂坡度不小于1/3時，噴頭濺水盤至屋脊的垂直距離不應大于800mm；當屋頂坡度小于1/3時，噴頭濺水盤至屋脊的垂直距離不應大于600mm。
