一、數據制作需提供以下資料：

?智能疏散系統和火災自動報警系統電子版圖紙；

? 智能疏散產品實際安裝圖紙及對應地址編碼，包括電源、分配電裝置、燈具ID編碼；

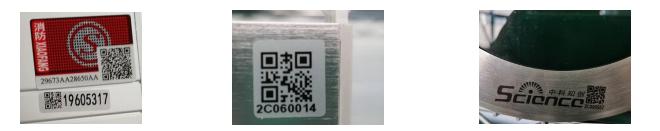

　　（智能疏散產品出廠已貼好ID標簽，下面有8位數，二維碼掃碼結果前兩位為燈具類型，后八位為燈具ID）

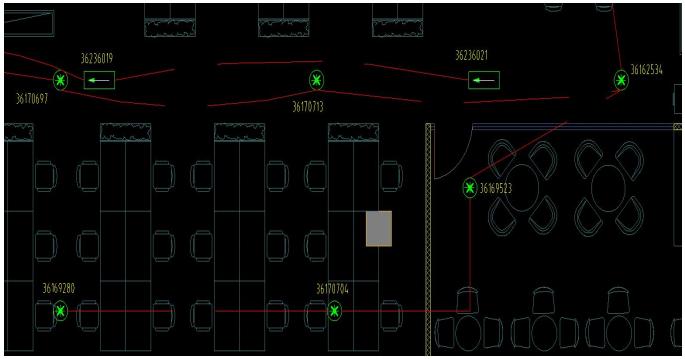

?火災報警產品實際安裝圖紙及對應地址編碼，包括煙感、溫感、手報編碼；點位圖；

　　*點位圖紙質電子均可，電子最好。（切記不可抄錯ID號）。

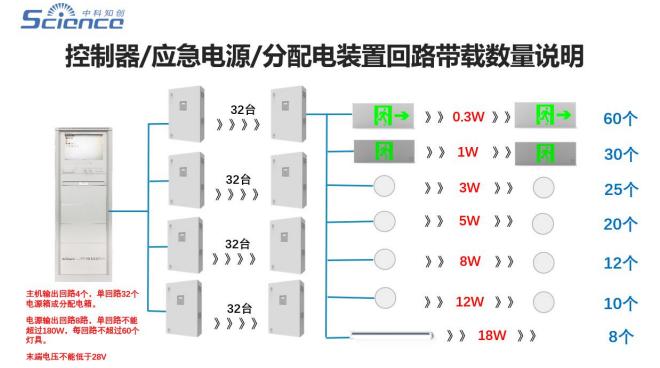

　　◆混帶功率及距離說明：在回路中采用國標NH-RVS2*2.5雙絞線，應急照明專用電源單回路在小于100W功率的基礎上最大帶載距離為200米。

二、線型要求：

?AC220V電源線纜：

　　大電源：耐壓750V以上的耐火B(yǎng)V線，截面積≥4mm2；

　　小電源/應急照明控制器：耐壓750V以上的耐火B(yǎng)V線，截面積≥2.5mm2；

?通訊線：

　　通訊總線線纜：耐火RVS雙絞線，截面積≥1.5mm2；

　　燈具36V功率總線：耐火RVS雙絞線，截面積≥2.5mm2；

?協議聯動線纜：

　　RS232線纜：耐火RVVP屏蔽3芯線；?

　　RS485線纜：耐火RVS雙絞線，截面積≥1.5mm2；

　　◆注意：1)智能疏散系統系統布線必須符合我司用線要求；

　　2)強弱電分開，專管鋪設，與強電同一管道鋪設會影響通訊穩定。

三、應急標志燈具

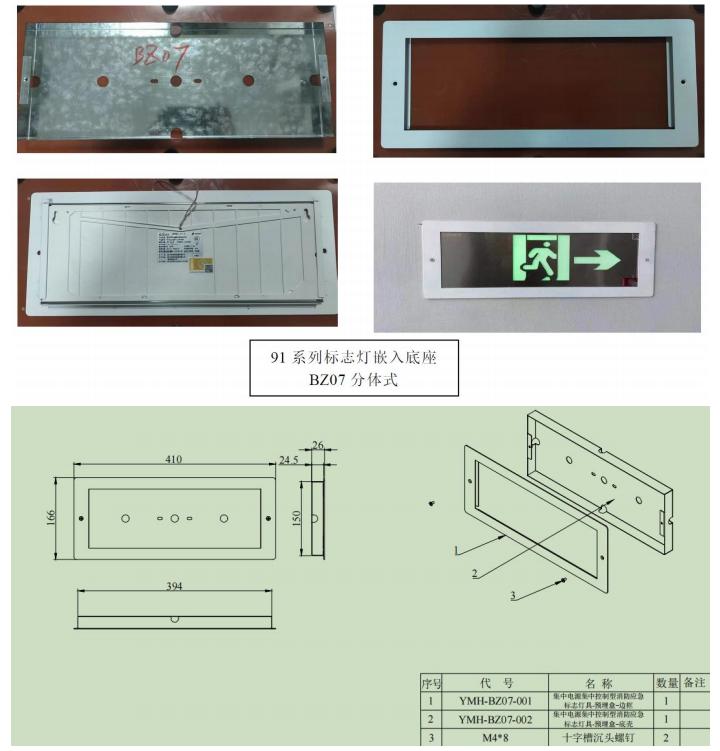

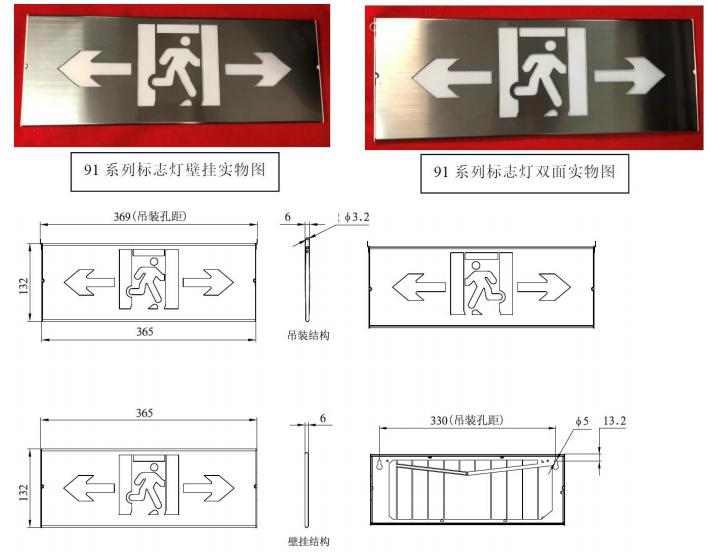

91/90不銹鋼系列

　　YMH-BZ07開孔尺寸394×150×24.5（91系列）

　　外形尺寸(長×寬×厚）：410×166×26mm

81鋁合金系列

　　尺寸(長×寬×厚）：363×20×20mm

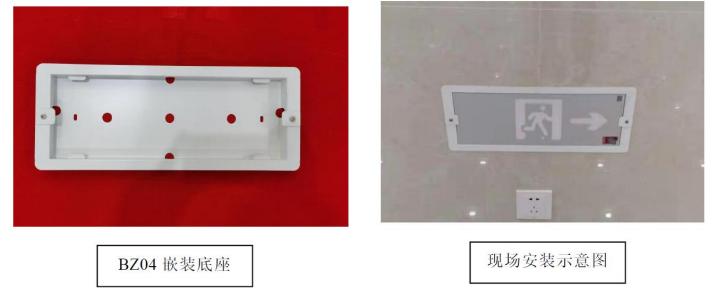

　　YMH-BZ04開孔尺寸363×129×22（81系列）

　　外形尺寸(長×寬×厚）：360×126×17mm

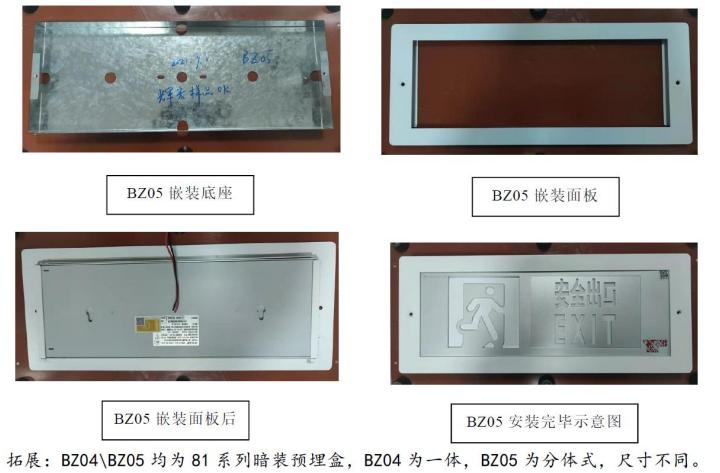

　　YMH-BZ05開孔尺寸394×150×24.5（81系列）

　　外形尺寸(長×寬×厚）：410×166×26mm

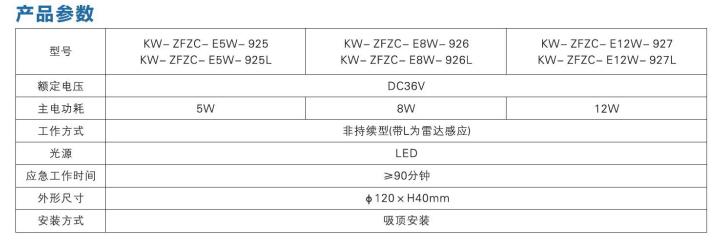

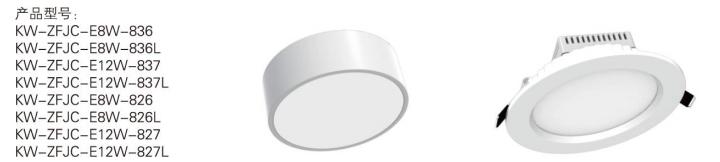

四、集中電源大功率照明燈具

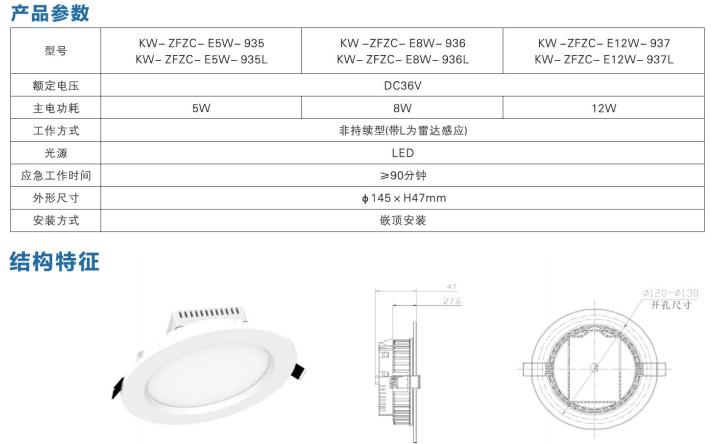

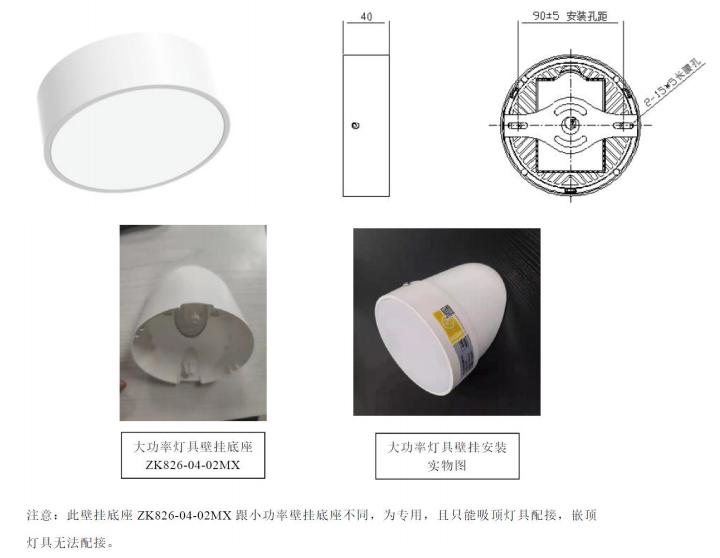

五、自帶電源大功率照明燈具

　　開孔尺寸直徑120~130mm

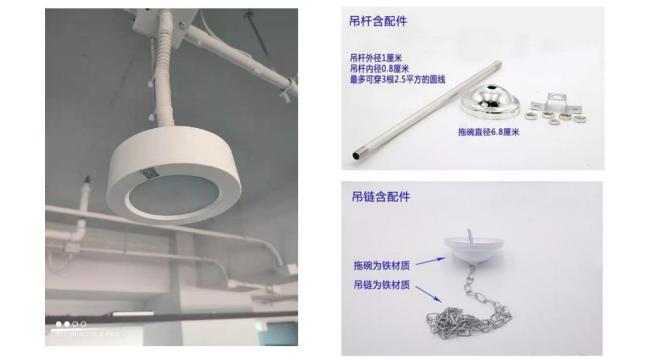

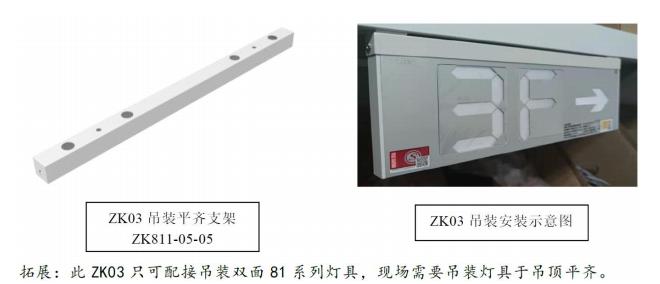

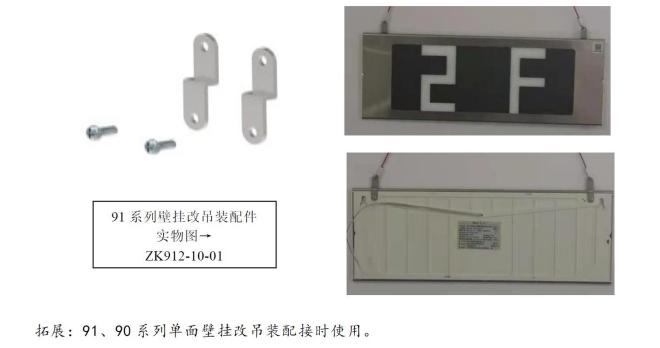

　　應急照明標志燈具吊裝，吊桿吊鏈需現場自行購買。

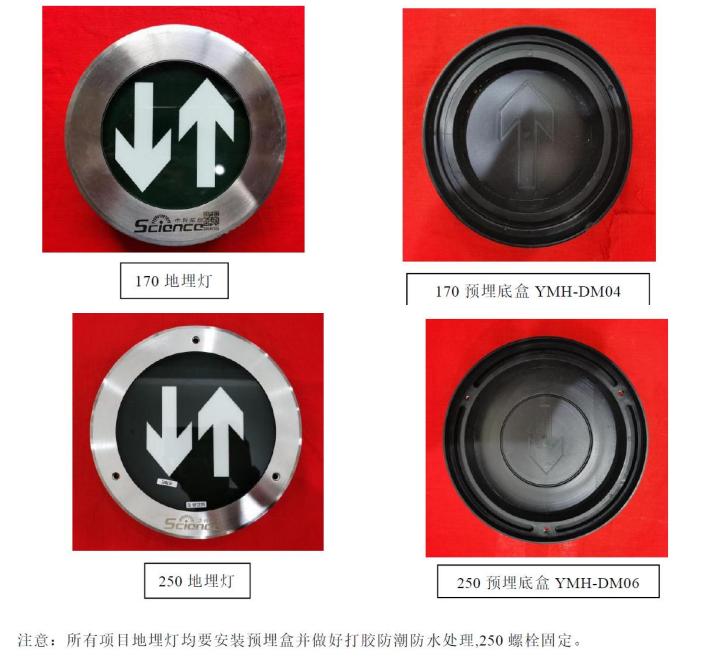

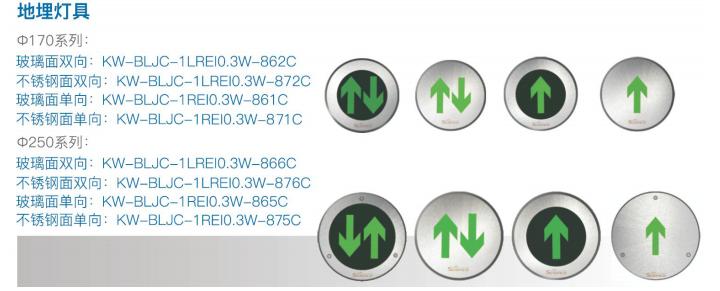

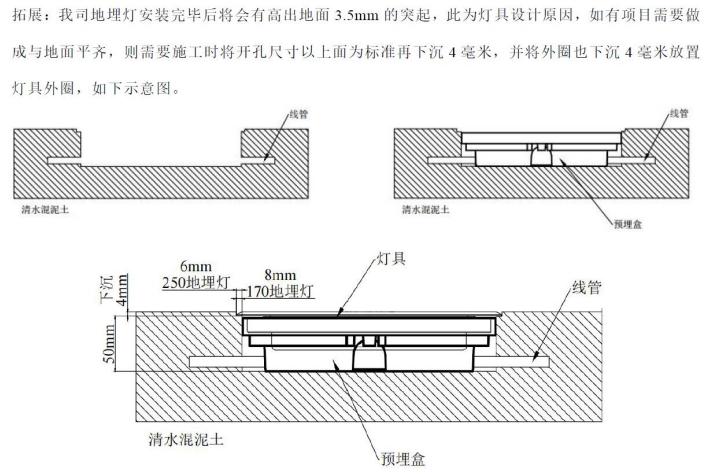

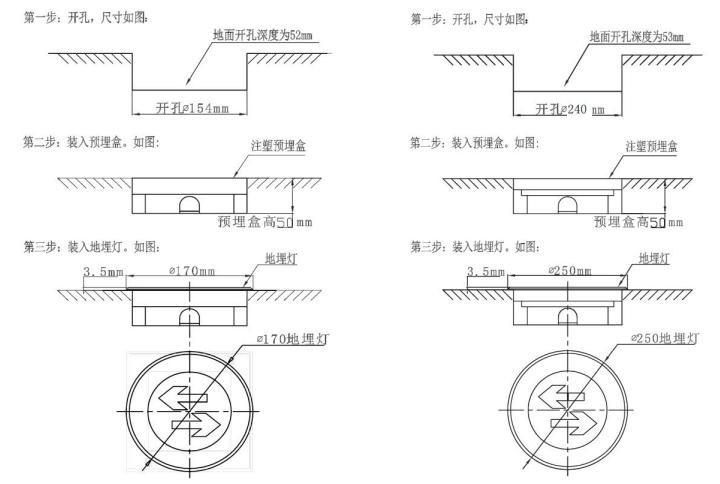

六、地埋燈

七、集中電源

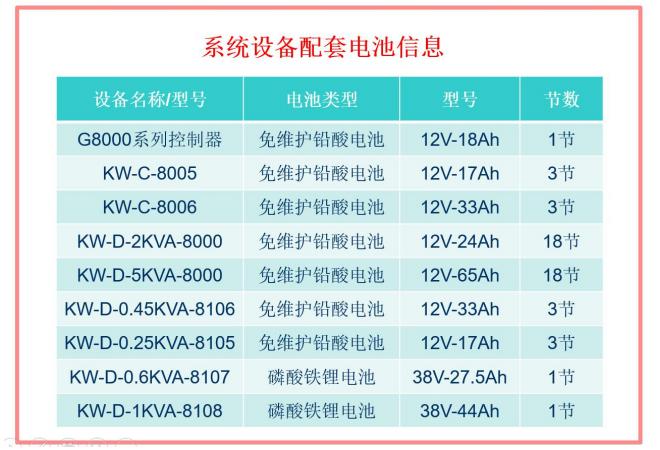

應急照明集中電源電池布局示意圖

　　適用型號：

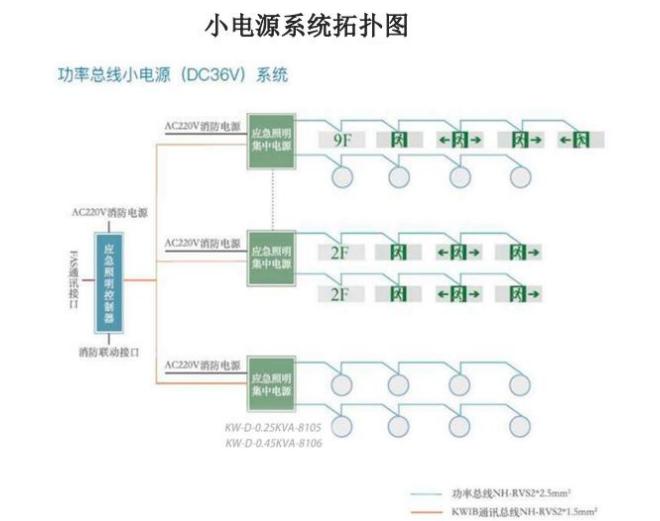

　　KW-D-0.45KVA-8106配套電池：12V/33Ah

　　KW-D-0.25KVA-8105配套電池：12V/17Ah

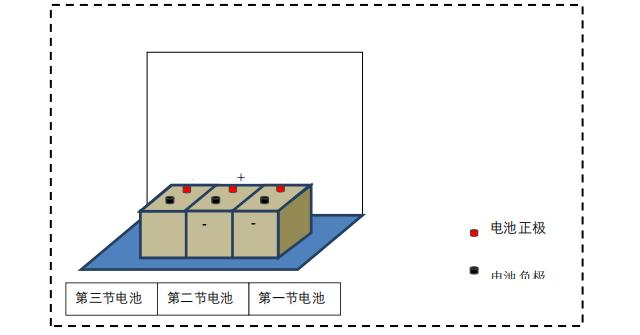

1.電池擺放示意圖

2.電池連接示意圖

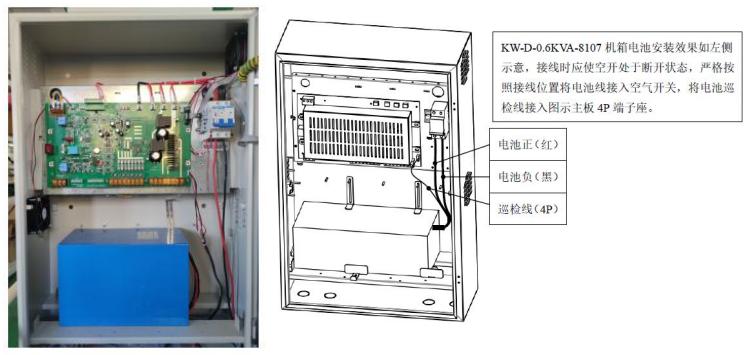

　　連接負極線的電池是第一塊，將BAT 1（細線）電池檢測線安裝在第一塊電池的正極上，如圖：

　　注意事項：在連接蓄電池組的過程中，必須斷開電池空開，蓄電池應串連連接，電池之間正負首尾相連，不得接反，更不得短路，否則會導致設備損壞或火災的危險。

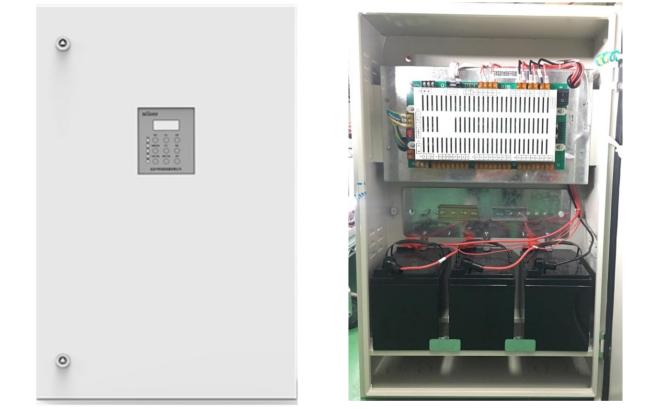

八、消防應急電源（KW-D-0.25KVA/0.45KVA-8105/8106）

　　注：默認密碼為按一下“向上”鍵和按三下“向下”鍵。

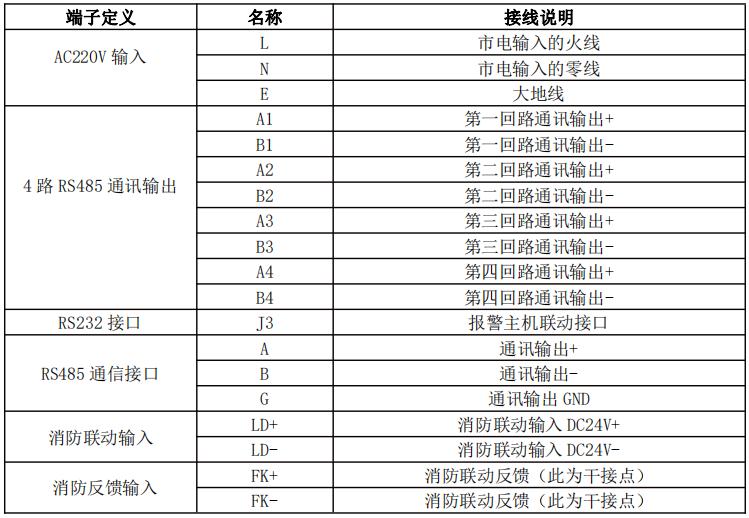

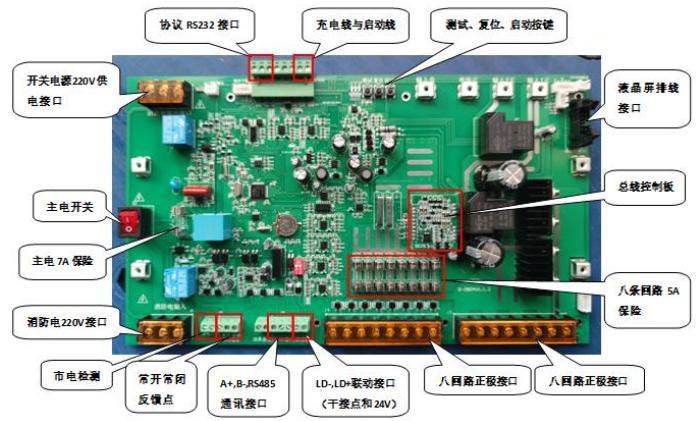

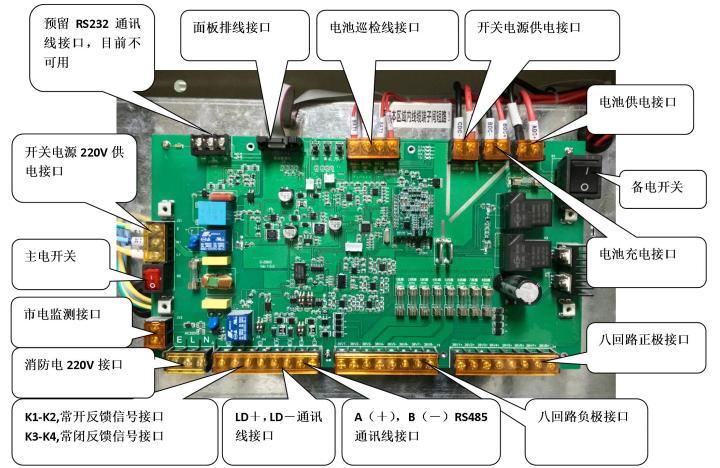

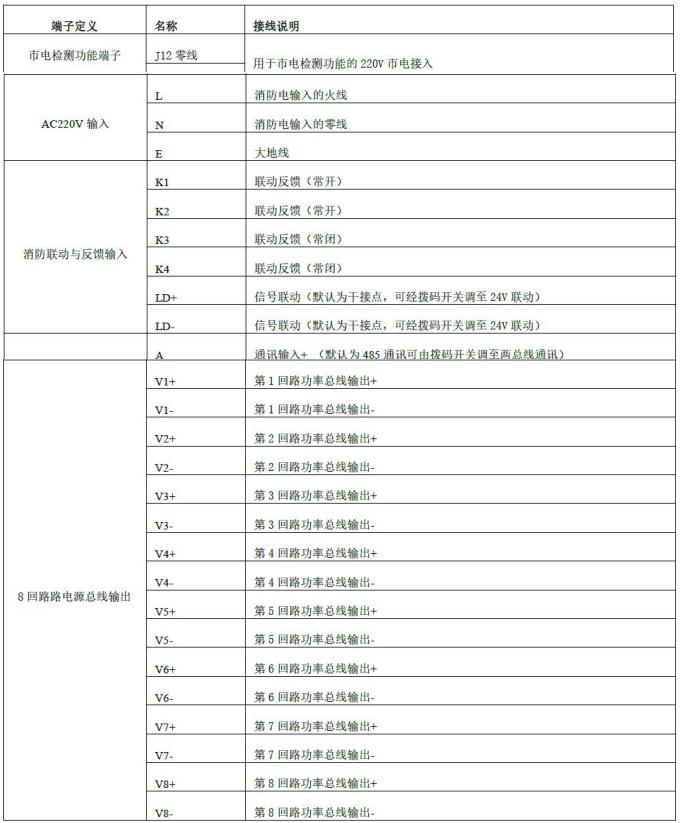

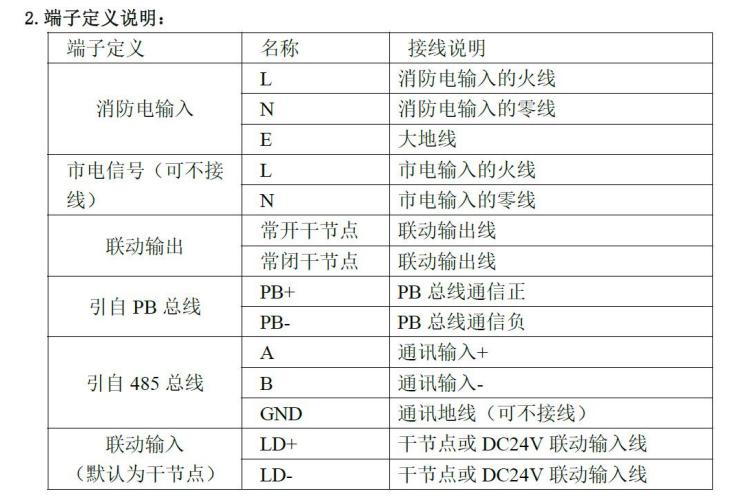

8105、8106電源主板端子功能：

　　聯動接口出廠默認是干接點，SW3撥上去才是24V。切記，否則會燒壞主板?。?！

接線說明

九、消防應急電源（KW-D-0.6KVA/1KVA-8107/8108）

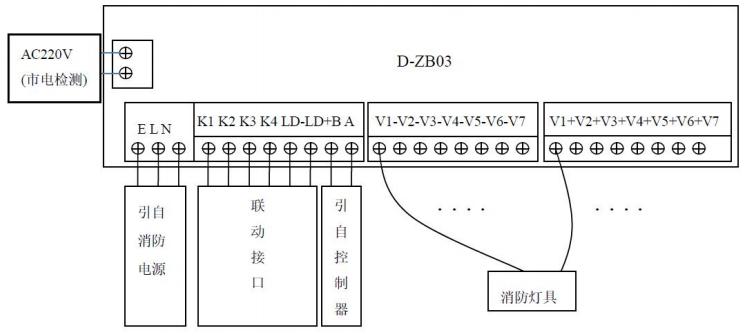

8107、8108電源主板端子功能：

　　聯動接口出廠默認是干接點。切記，否則會燒壞主板?。?！

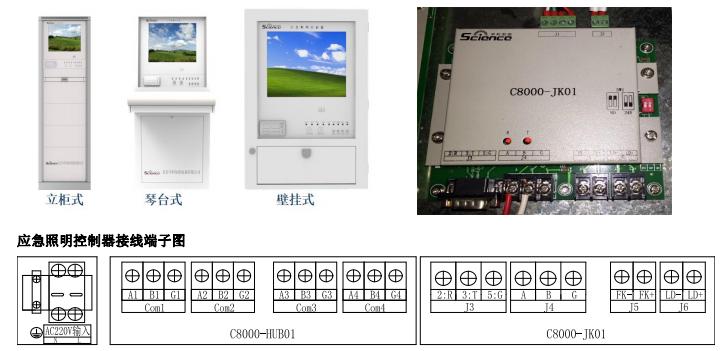

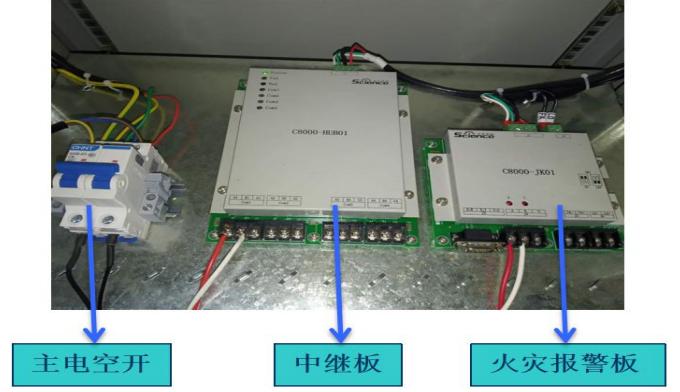

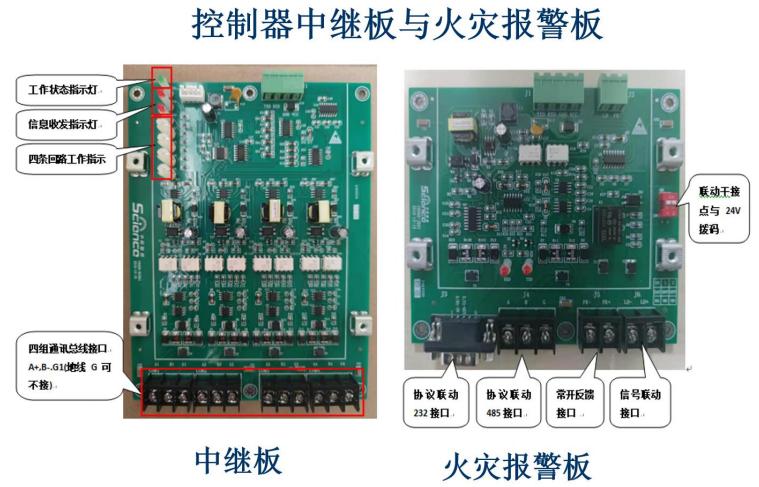

十、應急照明控制器

　　軟件初始用戶名：admin密碼：admin

　　C8000-JK01右側撥碼開關N0為無源聯動；24V為有源聯動。

　　出廠默認是干接點無源聯動，切記，否則會燒壞主板?。?！

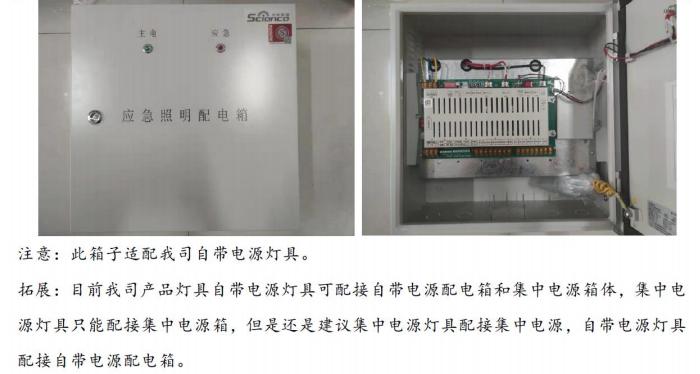

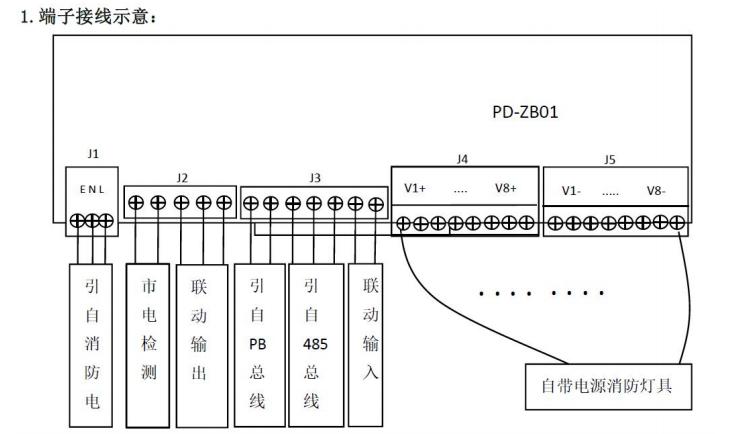

十一、自帶電源配電箱

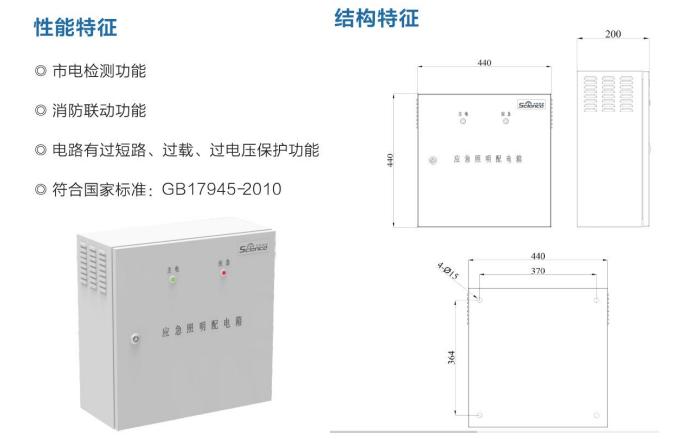

　　KW-PD-1KVA-P01、KW-PD-0.5KVA-P02、KW-PD-0.3KVA-P03
