一、問題描述及原因分析

1．問題描述

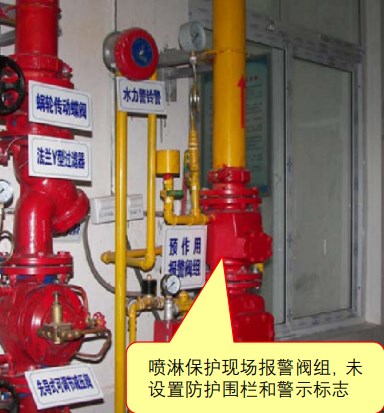

1）安裝在噴淋保護現場的報警閥組，未設置防護圍欄和警示標志，容易被碰撞甚至損壞；【圖示1】

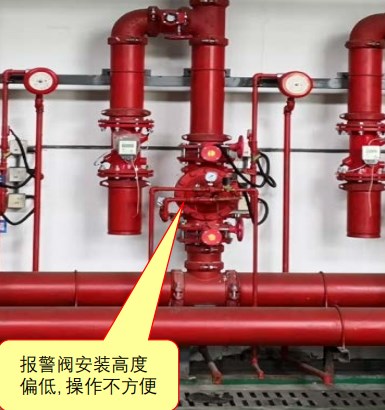

2）報警閥組安裝高度太低或太高，操作不方便；【圖示2】

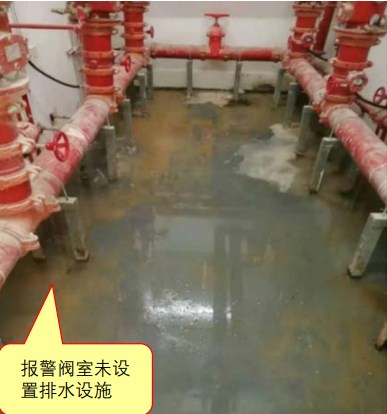

3）報警閥安裝部位室內地面未設置排水設施；【圖示3】

4）報警閥進出口的控制閥采用普通渦輪蝶閥，且未設置鎖定閥位的鎖具?！緢D示4】

圖示1

圖示2

圖示3

圖示4

2．原因分析

施工前技術交底不到位，施工人員未按照規范要求施工，施工班組技術薄弱。

二、規范要求及正確做法

1．規范要求

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第6.2.6條、第6.2.7條?！緢D示5】【圖示6】

☆《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)第5.3.1條。

2．正確做法

圖示5

圖示6

三、應對措施及防治指南

1．連接報警閥進出口的控制閥應采用信號閥。當不采用信號閥時，控制閥應設鎖定閥位的鎖具；

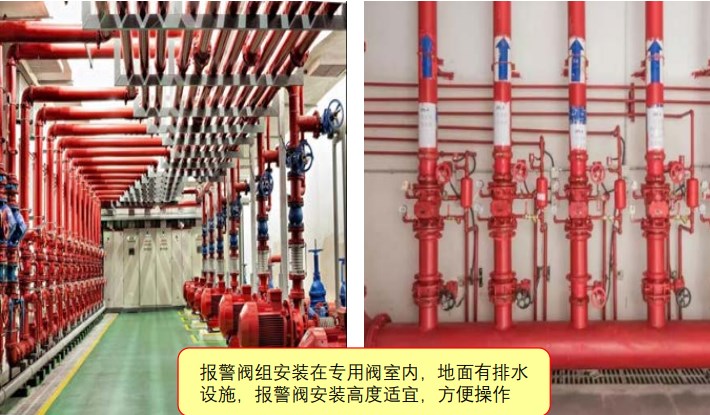

2．報警閥組應安裝在便于操作的明顯位置，距室內地面高度宜為1.2m；兩側與墻的距離不應小于0.5m；正面與墻的距離不應小于1.2m；報警閥組凸出部位之間的距離不應小于0.5m。安裝報警閥組的室內地面應有排水設施；

3．報警閥安裝前進行技術交底，落實安裝技術要點，施工中加強重點環節的自檢，監理單位加強監督檢查。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統設計規范》(GB 50084-2017)

第6.2.6條 報警閥組宜設在安全及易于操作的地點，報警閥距地面的高度宜為1.2m。設置報警閥組的部位應設有排水設施。

第6.2.7條 連接報警閥進出口的控制閥應采用信號閥。當不采用信號閥時，控制閥應設鎖定閥位的鎖具。

《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)

第5.3.1條 報警閥組的安裝應在供水管網試壓、沖洗合格后進行。安裝時應先安裝水源控制閥、報警閥，然后進行報警閥輔助管道的連接。水源控制閥、報警閥與配水干管的連接，應使水流方向一致。報警閥組安裝的位置應符合設計要求；當設計無要求時，報警閥組應安裝在便于操作的明顯位置，距室內地面高度宜為1.2m；兩側與墻的距離不應小于0.5m；正面與墻的距離不應小于1.2m；報警閥組凸出部位之間的距離不應小于0.5m。安裝報警閥組的室內地面應有排水設施，排水能力應滿足報警閥調試、驗收和利用試水閥門泄空系統管道的要求。

檢查數量：全數檢查。

檢查方法：檢查系統試壓、沖洗記錄表，觀察檢查和尺量檢查。
