王建華

青島鼎信通訊股份有限公司

董事長兼芯片及基礎理論研究院院長

　　2022年10月26日，由中國消防協會指導，慧聰消防網、慧聰應急產業網主辦的CFIC2022中國消防安全產業大會暨第十五屆消防行業品牌盛會在廣州隆重舉辦！青島鼎信通訊股份有限公司-董事長兼芯片及基礎理論研究院院長王建華現場發表《鼎信AI技術助力消防安全》主題演講。

以下為演講實錄

企業概述

王建華：

　　各位專家、同行，大家早上好！我是青島鼎信通訊股份有限公司，很高興與大家交流消防安全AI技術的應用。

　　鼎信公司2008年成立，2016年上海主板上市。以電力線窄帶載波為契機，上市12億的融資，14年的30多億的利潤投入到IC設計及AI應用技術，打造了有200人的IC與基礎理論AI智能研究團隊，近千人的產品研發團隊，不良品不維修的全自動化AI智能制造體系。歷經6年對供用電安全的深入研究，已經推出了具有全功能AI數智化AFDD供用電安全保護專用芯片及產品。

主要內容

一.鼎信AI智能的應用

　　下面從四個方面介紹一下鼎信AI智能的應用。IC技術發展趨勢、AI數智化的IC技術、AI芯片解決方案、鼎信AI發展歷程。

　　電子設備的智能化需求促進了集成電路發展朝著小體積、輕質量、長壽命、高可靠性、低成本、易封裝、少接口、微功耗的融合方向發展，工藝制成向3納米邁進，22納米的工藝成熟可靠，研發產品成本降到千萬級，是社會與中國大市場規模設備數智化的優選工藝。

　　計算密集型領域，尤其AI的快速崛起，造成了對計算需求的爆炸式增長，已遠遠超過了傳統CPU處理器能力，異構計算能力及功耗使現場設備AI數智化成為現實。

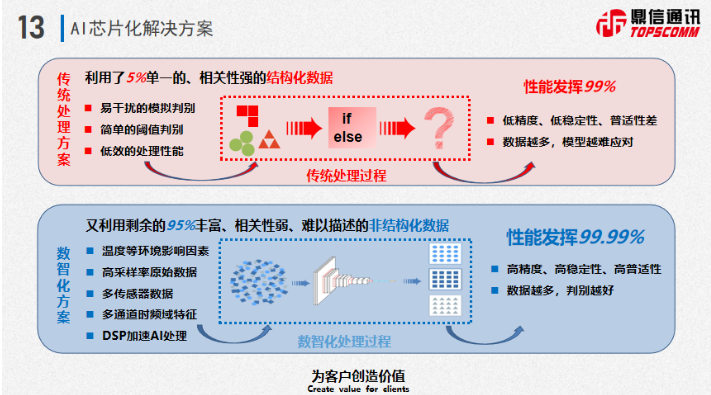

　　傳統的數智化MCU同步處理方案，利用了5%單一的、相關性強的結構化數據，經過簡單的預制判斷等性能發揮99%，能夠應對大部分場景。數智化AI處理方案，增加利用剩余的95%豐富的、相關性弱、難以描述的非結構化數據，通過歸納物理特性復雜的數智化處理，讓性能發揮99.99%。

　　鼎信經歷14年的發展，2017年開始了AI智能時代，研發具有絕對競爭力的產品，是鼎信AI發展的驅動力，解決方法更優→更復雜的算法→人工智能解決方法→在終端設備落地，達到算力和功耗滿足產品需求的目標。

　　低壓電力線載波芯片孕育了鼎信公司的成長。芯片化、AI數智化將是公司未來發展的主要賽道。研制AI專用工具，將采集各種工況的實驗數據，對三維時頻、信息熵等進行可視化處理，開發數智化三維頻譜分析硬件及軟件，對采集得到的特征值進行三維或二維圖型展示，查看數據、演示數據、處理數據、進行算法完善，這部分工作是AI數智化處理的主要工作。

　　隨著AI技術的累積，解決問題將趨近于完美，這部分工作量占開發工作量的80%以上。獲取多種變量信息，通過相關數據計算處理達到最優性能，通過多個項目總結并實現從應用需求到AI算法選擇，通過現場運行進行歸一化的模型優化。

　　通向產品零故障是AI數智化產品滿足客戶應用的保證，我們實現了從芯片復制到產品復制的跨越，形成了芯片和產品高質量的良性循環。

二.供用電安全保護AI方案

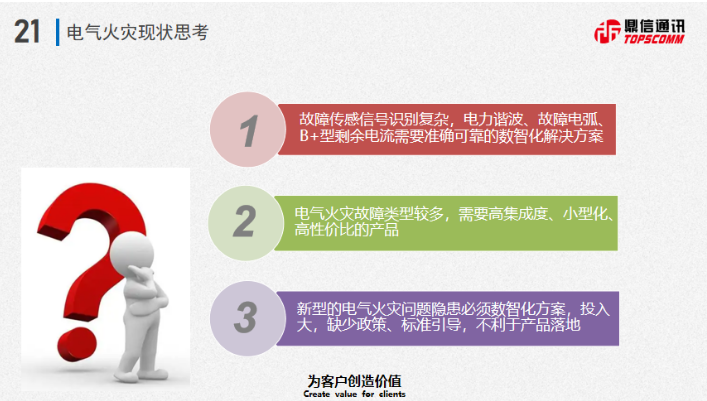

　　2021年全國統計引發火災的直接原因，電氣占到28.4%，較大火災三分之一是電氣引起，電氣線路故障居多，占火災總數的近八成。我司在電量表載波通信領域，較普遍發現高頻電力諧波存在，在邊遠地區發現高頻諧波電壓峰值高達200伏，高頻電力諧波進入公用電網引起損耗增加，使電氣線路及設備發熱，導致絕緣老化，是新出現的電氣火災隱患，是電網火災有增無減的主要原因。

　　在國際上，隨著電力電子技術的發展，高于2KHz以上引起的諧波導致電能質量問題逐漸引起了國內外的廣泛關注，將高于2K Hz的較高頻率諧波頻率拓展為2-150K，并命名為“超高次諧波”。

　　隨著電氣設備的大量普及，電氣線路數十年的老化，絕緣能力下降。電氣線路長期帶載或過載運行，且接觸不良，引起局部發熱，產生電弧故障引起的電氣火災頻繁發生。產生高頻諧波的電器會經過火線對外殼地的EMI抑制電容產生高頻諧波相同頻率的漏電，高頻諧波和國外的B+漏電的頻譜范圍相同，利用B+漏電推廣使用，也是抑制高頻諧波的有效方法。

　　公司成立之后，鼎信深耕電氣信號分析領域，在0~200MHz的頻段內，深入分析供用電安全信號的頻譜特征。供用電安全產品保護器就是一臺不同頻段的多路輸入信號的頻譜分析儀。百兆級的頻率特性分析，覆蓋范圍廣，不易受到干擾；豐富的特征提取算法更準確、及時提取電弧特征，專用芯片完全滿足故障電弧檢測、B+漏電檢測、計量、諧波分析等多方面的應用需求。

　　提取數十種時/頻域特征值，分析數據的整體和局部信息，引入卷積神經網絡得到需要的結果，經過模型的不斷調整和完善，電弧判別更加智能可靠，逐步進行模型的驗證與優化。

　　AC漏電檢測方案，至今一直沒有發展到數智化，數智化B+漏電檢測方案的優勢非常明顯，多參數可以適配不同的應用場景，直流漏電激勵電壓低、功耗低，求解溫度變量，精確判別漏電電流的大小和類型，適合溫度范圍更加廣泛。

　　我們的綜合數智化用電安全保護器已取得了產品的認證，性能可靠性、功耗完全滿足應用要求。兩個400Msps ADC的產品，運行監測功耗是0.35W，與目前的漏電保護器功耗是一樣的。

　　我們對電力諧波治理的建議，目前從供電側治理電力諧波投入的人力物力巨大，難以規?；瘧?yīng)用，轉變思路，從設備后端禁止產生諧波的電器接入，從根源上杜絕污染源的出現，類似于AC漏電標準到歐洲B+漏電標準，制定高頻電力諧波的控制標準。

三.消防報警探測AI方案

　　光電感應探測器容易受到干擾產生誤報，迫切需要研制一種更加可靠、誤報率更低的產品來解決該問題?；馂?zāi)現場救援，對被困者的位置缺乏監控，救援難度大，效率低，利用報警網絡使用人體感知雷達，對火場被困人員進行定位，可以挽救更多的生命。地下管線供電電纜檢測和火災報警難度大，容易引發重特大事故，分布式光纖傳感器產品成本高，需要降低成本，適合于大規模應用。我就介紹這三種產品。

　　基于自主研發的感煙專用芯片、專利迷宮以及AI多重智能算法技術，提高煙霧識別能力，提升探測準確度、解決風口、電井等特殊場所的問題。鼎信方案采用CHIRP擴展頻譜技術有效規避干擾信號對檢測信號的影響，通過對多種火災煙霧、水霧、粉塵的散熱特性的分析，得到顆粒散射強度、顆粒粒徑、顆粒散射角度以及發射光源波長的關系曲線，基于雙波長、多角度探測方案，實現煙霧類型的準確識別，避免誤報發生。結合智能AI神經網絡算法和大數據處理，對信號特征進行多維度分析，實時獲取和更新周邊環境的干擾的時/頻特性，通過AI智能算法與預先訓練的不同煙霧的模型特征進行比對，實現煙霧類型的判別。

　　分布式光纖測溫系統，是新型分布式測溫系統，具有分布式測溫，低成本、高性能、本質安全的特點。采用400Msps ADC高速采樣+高速數據處理單元的芯片設計,創新采用多核級聯采樣和分段放大技術，芯片與用電安全芯片共用，使用芯片內高性能的DSP處理器，提高測溫距離、測溫精度和空間分辨率。我們現在做AI，每一個產品有專用算法的處理芯片，這樣的話，速度和功耗、成本都可以降到一個很低的水平。AI智能算法實現系統衰減補償系數實時糾正和校正，和溫度分區分段協調。測溫精度在應用環境中可以真正達到±0.5℃以內。

　　人體存在感知雷達，通過發射高頻超寬頻譜電磁波，分析返回的波束中人體活動耦合進反射波中的信號，判斷所處空間內是否存在人體活動的跡象。通過比較接收信號頻率與發射信號頻率差來獲得目標的距離信息，目標徑向速度可以通過多普勒頻移得到，適用于多個目標的檢測。集成多種智能算法，有效濾除干擾源，誤判率大大降低，增加產品環境適應性，通過對生命體征、方位、速度、動靜態特征等多維度識別，精確感知人體存在。人體存在感知雷達可以指導火災現場人員的搜救。

　　未來，鼎信會利用現場聯網平臺和傳統芯片+AI的技術優勢，持續研究新技術、新方向，以芯片化和AI智能算法打造產品的核心競爭力，推動我國建筑消防行業的發展。

四.消防報警聯網AI方案

　　聯網系統的最后一公里的通信鏈路可靠性，決定了消防報警系統的可靠性。鼎信消防是業界首家采用全數字化二線制通信的消防報警廠家。隨著消防報警行業的快速發展，多種聯網設備同時安裝，設備容量增大，大功率設備增加，部分平行線電纜布局已成實際趨勢，布線越來越長，通信干擾問題嚴重，信息量爆炸式增長。

　　秉承第一性原理，從平行線通信的本質出發，依托載波通訊技術，進行了大量基礎理論研究、建模分析和仿真實驗，以IC設計和AI數智化為主線，異構計算為核心，研制新一代鼎信可供電、二線制AI聯網平臺。

　　針對平行線的通信干擾，我們對實際工程用平行線的寄生參數進行了精準的測量，并對總線模型進行了建模，使用simulinK進行了仿真，從理論分析到建模仿真再到實驗驗證，我們搭建了一套有效的仿真和實驗驗證的平臺。主站下行發碼采用脈寬編碼方式，碼元“0”采用窄帶脈寬編碼方式，增加了高電平時間，減少了信號串擾，提高了總線的供電能力。上行回碼增強信號強度，采用差分編碼，由20mA回碼電流變?yōu)樽罡呖蛇_60mA，提高信噪比，增強抗干擾能力。卷積交織等信道編碼方案，接收采用最大似然辦法，具有部分信號丟失再恢復等能力。

　　圖1信號波形很亂，但仍可以正確解碼，此時應用軟件會更加KMRS值調整通信速率。圖2和圖3為主站、為適應不同的環境智能調節脈寬寬度，當安裝調試后，系統會自動給出現場信號的可信度，確保系統長期穩定運行。

　　沒有AI制造，就不能保證產品零不良，高性能的產品也不能讓客戶得到良好的體驗。

五.鼎信AI智能制造

　　36萬平米的鼎信通訊產業園，是山東省工業4.0示范基地--全自動無人化生產線；山東省綠色節能生產基地--綠色零排放；山東省智慧消防示范基地--二線制系統的完美運用。生產線由自己的100多人的自動化部門實施，自主控制生產自動化方式，持續改進生產過程。設計行業最先進的自動化智能制造生產及檢測線體，實現高效生產下線產品零不良。雙色、三色、嵌件高度集成的制造工藝的使用，簡化了生產步驟，提高了生產質量。

　　科學嚴謹?shù)拈_發流程，保證良好客戶體驗和產品的可制造性，對標行業，分析挖掘客戶痛點，保證產品的良好客戶體驗。結構設計和工藝設計并行，保證產品可制造性。

　　行業領先Ansyse、VSA等強大仿真分析能力。通過Ansyse仿真產品跌落、應力，彈片1萬次壽命及VSA裝配公差仿真分析，在結構設計階段進行壽命及裝配設計預算，實現一次做對、三年零不良及20年壽命的理論支撐。

　　采用進口設備，保證可靠性，也和國內高水平設備公司共同解決國產設備的性能提升問題。實時監測每一片生產板的溫度曲線，并與條碼鏈接，實現產品可追溯，實時監控焊爐各區CMK，合理規劃保養周期，保證焊接品質量實時掌控。

　　實現行業首創的PCBA一個流生產模式，從PCB投入，經歷錫膏印刷、SMT貼片、回流焊接、異形件插貼、自動分板、自動測試、自動裝箱，全部工序全流程，一個流的自動化生產。

　　智能電表總裝，總裝車間現有單相表組裝線4條，包裝線5條，在制單相表線1條。單項表行業70人班產3000的產能，通過高度集成制造先進的工藝及行業領先的組裝測試自動化線，目前2個人，未來可以達到0.5人的水平。

　　首創全自動在線組裝感煙產品，對產品質量有完好的保障。采用2D、3D視覺監測系統，包含組裝、檢測、打標與包裝，共7個單元。

　　鼎信通訊MES生產制造執行系統是一套面向車間執行層的生產信息化管理系統，通過對物料管理、設備管理、工藝管理、人員管理、過程管理、產品追溯等信息結合協同，實現生產的實時化、可視化、信息化、自動化管理。通過后臺強大的SPC數據分析及時進行糾偏，保證產品生產過程質量。同時鼎信通訊MES還與ERP系統、CRM系統、WMS（倉儲物流系統）系統進行集成融合，保證生產過程的能力，及時準確交付，為全面提升客戶滿意度提供保障。

我的介紹到此結束，謝謝大家！

原標題：CFIC2022主題報告|王建華：《鼎信AI技術助力消防安全》
