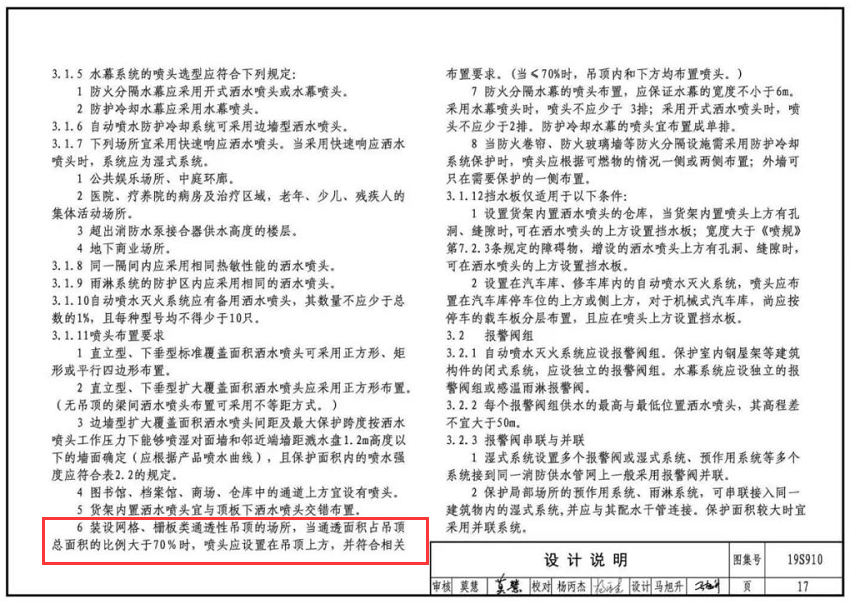

《自動噴水滅火系統設計》

圖示19S910

設計說明節選

3.1.11.6裝設網格、柵板類通透性吊頂?shù)膱鏊?span style="color: rgb(255, 102, 0);">當通透面積占吊頂總面積的比例大于70%時，噴頭應設置在吊頂上方，并符合相關布置要求。（當≤70%時，吊頂內和下方均布置噴頭。）

江蘇省建設工程消防設計審查驗收

常見技術難點問題解答

（2021）版節選

2.4自動噴水滅火系統

32、《自動噴水滅火系統設計規范》GB 50084-2017第7.1.13條，通透性吊頂當通透面積占吊頂面積的比例大于70%時，噴頭應設置在吊頂上方，如透面積占吊頂面積的比例不大于70%時，是否要上下噴？如吊頂內沒有可燃物時，噴頭是否僅設置在吊頂下即可？

　　答：如通透性吊頂面積占吊頂面積的比例不大于70%，即使吊頂內沒有可燃物，也應在吊頂?shù)纳?、下設置噴頭，且吊頂下的噴頭上方應設擋水板。

山西省民用建筑

工程消防設計審查難點解析

（2022）版

7.4自動滅火系統

7.4.4通透性吊頂場所，當通透面積占吊頂總面積的比例不大于70%時，在吊頂上下方均應布置噴頭。

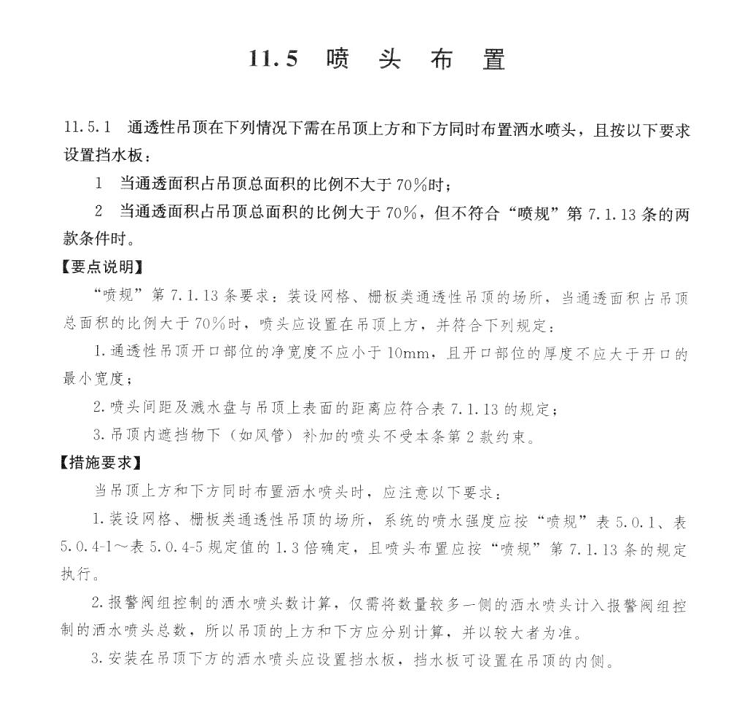

建筑給水排水設計統一技術措施

（2021）版

11.5噴頭布置

當?shù)蹴斏戏胶拖路酵瑫r布置灑水噴頭時，應注意以下要求：

　　1.裝設網格、柵板類通透性吊頂?shù)膱鏊到y(tǒng)的噴水強度應按“噴規”表5.0.1、表5.0.4-1~表5.0.4-5規定值的1.3倍確定，且噴頭布置應按“噴規”第7.1.13條的規定執行。

　　2.報警閥組控制的灑水噴頭數計算，僅需將數量較多一側的灑水噴頭計入報警閥組控制的灑水噴頭總數，所以吊頂?shù)纳戏胶拖路綉?yīng)分別計算，并以較大者為準。

　　3.安裝在吊頂下方的灑水噴頭應設置擋水板，擋水板可設置在吊頂?shù)膬?nèi)側。

經典正確做法參考

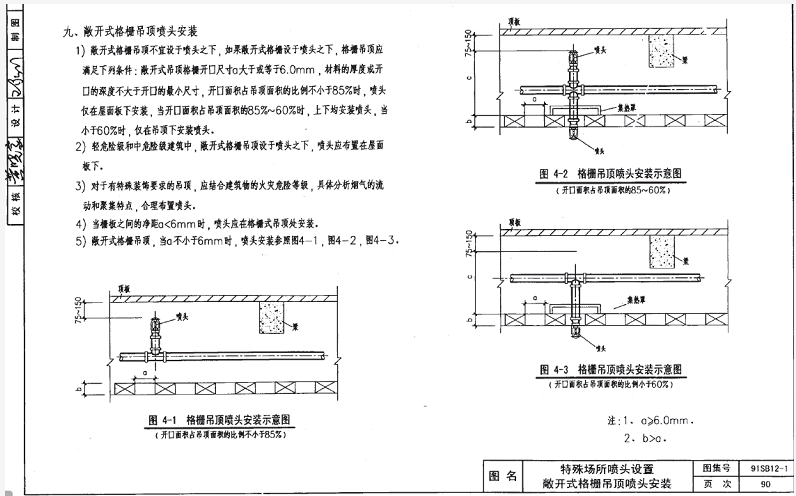

《自動滅火工程》91SB12-1

圖4.2

經典正確做法

范例

傳統教條做法

范例

原標題：【解讀】何時需要設置“上下噴”，如何做？

原文圖片有減，侵權請聯刪
