1、山鷹消防水炮滅火系統組成

　　滅火裝置集中控制系統（水炮主機）琴臺式，可集中管理控制現場手動控制箱、水炮、電磁閥等，最多控制127臺現場手動控制箱。（可選配是否帶視頻控制系統）

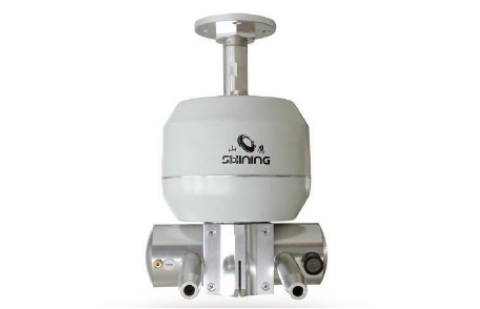

　　ZDMS0.6/5S-YKS(25/30/35)自動跟蹤定位射流滅火裝置（吊裝）保護半徑：25/30/35米；安裝高度：6-15米；俗稱：小型水炮

　　ZDMS0.6/5S-YKS(50/55)自動跟蹤定位射流滅火裝置（座裝）保護半徑：50/55米；安裝高度：8-15米；俗稱：大型水炮

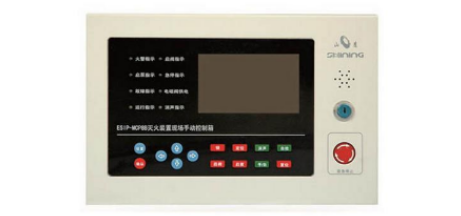

　　ESIP-MCP8B現場手動控制箱（壁掛）可現場控制水炮、啟動電磁閥；最多管理8臺小型水炮或1臺大型水炮

　　ESIP-JX1滅火裝置電源接線盒（壁掛）通過專用線束一對一搭配小炮使用；配置電磁閥關停水炮用水。

　　ESIP-JX2滅火裝置電源接線盒（壁掛）通過專用線束一對一搭配大炮使用；配置電磁閥關停水炮用水。

　　ESIP-YKS-MD25末端試水裝置，一般安裝在水炮管網末端水井內（圖紙示意位置）；用于測量防火分區電控系統的狀態及分區最不利點處的水壓和流量值。配套僅含大空間探測器、電源接線盒、電磁閥和變流量系數的模擬噴頭這些主要配件。

2、消防水炮滅火系統放線

　　1.從消防控制室到手動控制箱：

　　AC220V裝置電源線：NH-BV5x2.5 mm2（裝置供電2根，電磁閥電源供電2根，共地線1根）

　　CAN通訊總線：ZR-RVS2x1.5 mm2（分極性H、L)

　　2.從手動控制箱到水炮接線盒：

　　AC220V裝置電源線：NH-BV5x2.5 mm2（裝置供電2根，電磁閥電源供電2根，共地線1根）

　　RS485通訊總線：ZR-RVS2x1.5 mm2（分極性A、B)

　　3.水炮接線盒到電磁閥：NH-BV2x2.5（接線盒到水炮有一根專用線束連接，不用放線；線束長度為2米，且在水炮上端需預留0.5米，避免水炮旋轉時線束過短；接線盒附近應預留檢修口，方便故障時檢修）

　　4.從消防控制室水泵房：去水泵房啟泵線：ZR-BV6x1.0

　　5.從手動控制箱到水泵房（需要在現場手動控制箱啟泵時選配）：去水泵房啟泵線ZR-BV2x1.0 mm2

　　6.從水炮到消防控制室的視頻線（水炮需要視頻信號時選配）多線制，每個水炮到消防控制室一條SYV75-5的視頻線纜

　　7.現場手動控制箱內有一組火警觸點，如有需要可配接報警系統輸入模塊，聯動啟泵

　　注意：強電和弱電的線分兩個管鋪設，避免強弱電干擾。當視頻線的長度大于400m時，根據現場實際情況需增加視頻信號放大器或通過光纖傳輸。

3、水炮安裝注意事項

　　1.在安裝水炮過程中，嚴禁用手掰水炮的射水嘴轉動水炮。在安裝水炮時，須用手向上托著水炮底部來固定法蘭。

　　2.在挪動水炮過程中，要注意保護水炮底部的傳感器，不要將水炮置于未做保護措施的地面上。

　　3.水炮在安裝時一定要將橡膠圈墊好，防止漏水。

　　4.水炮的配套線束要綁在水炮下降管上面，留一定余量，使水炮旋轉自如。并保證水炮轉動時，周圍沒有障礙物，防止線皮磨損漏電。

　　5.在安裝水炮前需要對水炮進行撥碼設定地址，以免拆架后重復施工帶來不便！

　　6.水炮安裝完成，腳手架拆除前要記得將水炮下邊紫外管的保護罩取下。

　　7.定位盒的縫隙中不能有雜物。

　　8.每臺自動尋的噴水滅火裝置安裝完成、接線正確無誤后，即可利用現場手動控制箱進行通電測試，通電能夠自動定位（可以用打火機在距離滅火裝置500mm處測試）、通過現場手動控制箱能夠遠程控制后方可拆除腳手架。

　　9.短立管上必須安裝防晃支架，并且防晃支架在短立管上的固定點距離滅火裝置上法蘭不應大于200mm，以保證滅火裝置在轉動和噴水時不發生晃動；

　　10.強弱電要分管布線，避免線路間的干擾；

　　11.如水炮配置攝像頭，消防中心到水炮的最大距離不宜超過400米，距離過遠時，要考慮增加視頻信號放大器或通過光纖傳輸；

　　12.避免強電磁場輻射；

　　13.裝置發生誤動作時，應及時按下現場手動控制箱的急停按鈕以切斷電磁閥電源；

　　14.安裝在舞臺、演播廳、可兼作演藝用的場所的滅火裝置，在演出及排練時，應將滅火裝置切換到手動狀態或關閉裝置電源；

　　15.現場有電氣焊、明火作業時，應將滅火裝置切換到手動狀態或關閉滅火裝置電源；

4、電磁閥安裝注意事項：

　　1.在安裝電磁閥工程中，要分清電磁閥的水流方向，不可裝反！

　　2.在電磁閥前須安裝手動閥門，便于日后對電磁閥進行檢修。

　　3.電磁閥應盡量安裝在水炮附近，不要離得太遠。

　　4.在試用電磁閥前需對管網進行沖洗、試壓。

　　5.電磁閥前要安裝過濾器，防止電磁閥被管路中雜質阻塞。

　　6.在安裝電磁閥前，需對電磁閥進行通電測試,正常情況通電打開，斷電關閉。測試電壓為AC220。

5、末端試水裝置安裝注意事項：

　　1.模擬末端試水裝置處，必須安裝手動閥門、壓力表等常規器件，便于模擬試壓。我方提供的末端試水裝置僅含大空間探測器、電磁閥、變流量系數的模擬噴頭等主要組件。

　　2.末端試水裝置應裝在各分區水壓最不利點處。

　　3.同水炮一樣，需與控制箱進行通訊，也有設置地址編號的撥碼開關。

6、現場手動控制箱安裝注意事項：

　　1.現場手動控制箱可以在現場操作水炮，要安裝在距地面1.5米能夠看到所管理的所有水炮的地方。

　　2.現場手動控制箱是水炮和消防中心之間的通訊接口。要編好地址碼及所控制的裝置的數量。

　　3.現場手動控制箱的編碼地址受到分區控制盤的限制，必須在所受控的分區盤的地址上依次增加，不可斷碼。

7、下降管的選擇：

　　1.當水炮型號為YKS30、YKS35時，水炮接口管徑為DN32，下降管長度小于200mm時，下降管可直接用DN32的水管。但如果下降管的長度大于200mm，則須先裝DN50水管后加DN50轉DN32的變徑連接DN32的短管再連接水炮，保證DN32短管的長度不大于200mm。

　　2.當水炮型號為YKS25時，水炮接口管徑為DN25。下降管長度小于200mm時，下降管可直接用DN25的水管。但如果下降管的長度大于200mm，則須先裝DN50水管后加DN50轉DN25的變徑連接DN25的短管再連接水炮，保證DN25短管的長度不大于200mm。

8、其他注意事項

　　1.一些重要的初始閾值寫在ESIP-JX2接線盒內，裝置本體和接線控制箱必須成套使用。

　　2.滅火裝置控制箱和電動閥之間的連線必須連接正確，否則將影響滅火裝置正常工作。

　　3.大空間探測器要安裝在水炮兩側附近，能夠探測到所有水炮能保護到的區域。大空間探測器和水炮接線盒連接時，要注意電源線的極性。

　　4.由于噴射距離較遠，水炮在定位時要考慮重力對水的作用而在噴水時有一定的仰角，使水形產生一定的拋物線，這就要求在安裝時不僅要考慮水炮的選裝位置，還要考慮水炮距棚頂?shù)木嚯x，一般最少要留3.5米以上。

　　5.詳細安裝說請?jiān)斠姼郊诎惭b示意圖，山鷹報警消防水炮接線示意圖。
