PGM8000型編碼器用于對依愛消防生產的EI系列智能部件讀寫地址，通過將智能部件接于編碼器的兩總線上，操作編碼器前面板按鍵，向智能部件發送命令，對智能部件進行讀、寫地址。

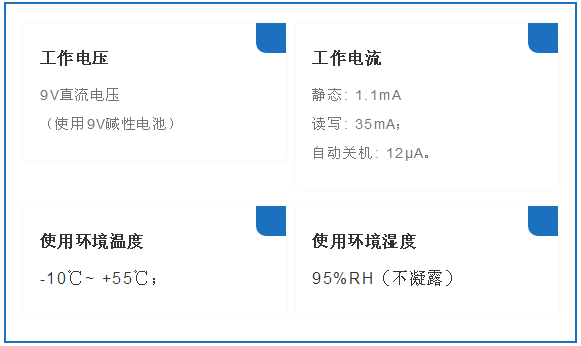

01、技術特性

02、使用操作

標識說明

　?、偈褂们跋葘㈦姵貍}內下部的電池保護條去掉，連上電池扣。電源開關位于編碼器側面。打開開關后處于寫地址狀態，并有短暫蜂鳴聲，同時個位數閃爍，表示此時個位數是待編輯的地址位

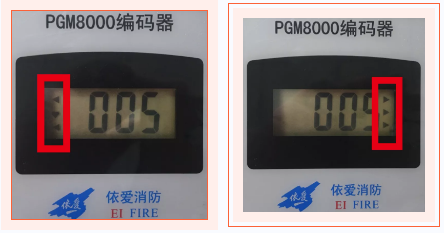

　?、?ldquo;讀/寫”鍵控制讀地址和寫地址之間的轉換。即液晶右側顯示三個三角形為寫地址狀態，液晶左側顯示三個三角形為讀地址狀態

　?、?ldquo;←”、“→”鍵用于移動待編輯的地址位，相應位閃爍顯示

　　④“↑”、“↓”鍵用于待編輯地址位的數字增加、減小

　?、?ldquo;0～9”數字鍵用于直接輸入地址，則閃爍位自動右移一位

　　⑥“確認”鍵用于完成讀寫操作。此時液晶顯示“：”，若讀正確，則顯示讀出的地址；若寫正確，則顯示寫入的地址+1，并伴有短暫蜂鳴聲。若有錯誤，則顯示“Err”

　?、呒s20秒內若未進行任何操作，則自動關機。自動關機后按任意鍵可將關機前的狀態恢復，并處于工作中

設備編制

　　開機后，控制“讀/寫”鍵進入寫地址狀態，并選擇合適的地址碼，點擊“確定”鍵即可完成設備的編址。

重碼修改

　　控制“讀/寫”鍵進入讀地址狀態，對已重碼的設備進行地址讀取，之后采用設備編址操作重碼設備進行重新編址即可。

03、注意事項

在日常的編碼器使用過程中，為了延長其使用壽命，這里有以下幾點注意事項需要留意：

　◎電池電量

　　開機后，若液晶顯示“L”，表示電池電壓低，需打開背面的電池蓋，更換下部的電池（建議使用9V堿性電池）

　◎開關維護

　　自動關機狀態下，編碼器也會消耗微弱電流。若長期不使用，請將電源開關撥至“關”

　◎編制上限

　　一次只能接一個智能部件。設置的最大地址為242。

　◎設備設置

　　設置探測器、聲光警報器時，可將探測器、聲光警報器直接安裝在背面的底座上。

　　設置模塊時，將插頭電纜插入側面插孔中，并將鱷魚夾分別夾到模塊兩總線S+和S-端子的簧片上。

　　設置手動火災報警按鈕、消火栓按鈕等其它智能部件時，可將鱷魚夾分別接到兩總線S+和S-簧片或端子上。

　◎特殊設置

　　電池倉上部的9V電池是備用品。當設置EI6810可燃?xì)怏w探測器時需連到上部電池扣（與底座的3、4端子相連，勿短路）。該電池不受開關控制，操作完請及時將EI6810可燃?xì)怏w探測器取下，避免電池耗電。給照明燈具等需使用24V供電的產品設置地址時，可將附帶的鱷魚夾電纜接到底座的3（電池+）、4（電池-）端子為其供電。當電池電壓低于7V時請更換電池（碳性也可，建議用堿性）。
