施工方案

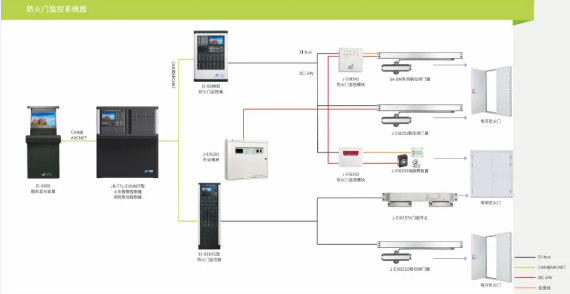

防火門監控系統

施工布線

防火門監控系統的布線，應符合現行國家標準GB50166《火災自動報警系統施工與驗收規范》的要求；系統總線敷設后，應對每回路的導線用500V的兆歐表測量絕緣電阻，其對地絕緣電阻不應小于20MΩ；

同一工程中的導線，應根據不同用途選擇不同顏色加以區分，相同用途的導線顏色應一致。其中二線制系統總線通訊線建議采用ZR-RVS-2*2.5mm2(雙絞線)，穿SC20同管敷設。若系統為四線制時，回路總線推薦采用ZR-RVS-2*1.5mm2雙絞線，電源線應極應為紅色，負極應為藍色或黑色，電源線建議采用NH-RVS-2*2.5 mm2雙絞線（平面布線）。

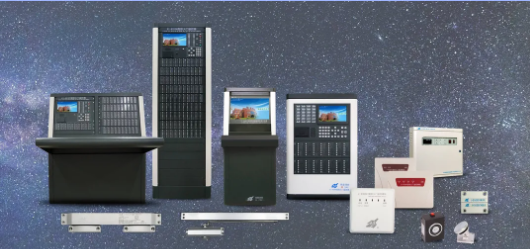

設備的安裝

01、監控器的安裝

監控器壁掛安裝時，其底邊距地面高度宜為1.3m-1.5m，其靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.2m；落地安裝時，其底邊宜高出地面0.1m-0.2m；引入監控器的電纜或?qū)Ь€，電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡清晰不易褪色；防火門監控器安裝在消防控制室。

02、監控模塊及設備的安裝

防火門監控模塊、門磁開關等防火門監控系統部件不應接入火災報警控制器（聯動型）回路總線；聯動閉門器的24V電源線可由外控電源提供（兩線制聯動閉門器除外）。

門磁開關要求安裝門框門簾處水平，磁鐵與門磁之間距離緊密貼合（≤10mm）。

防火門監控模塊與電動閉門器、釋放器、門磁開關等現場部件的連接線長度不應大于3m，且均需安裝牢固。

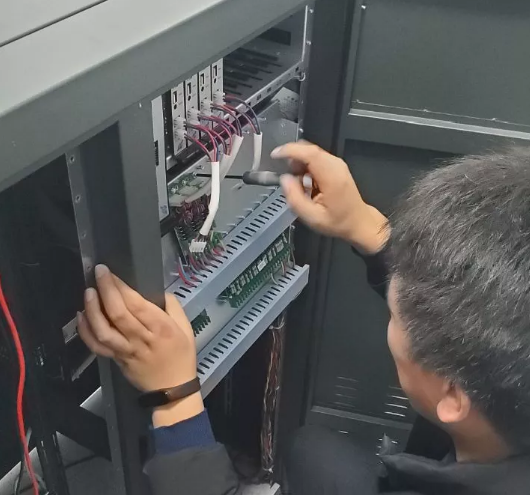

系統調試

系統的調試應由建設(監理)單位組織，施工單位具體實施。應在施工安裝結束并在質量驗收合格后進行。

系統圖，平面圖：變更設計部分的實際施工圖，變更設計的證明文件；施工過程檢查記錄、調試記錄;設備的使用說明書、產品檢驗報告、合格證及相關材料。

調試負責人必須由專業技術人員擔任。

調試時首先應做以下工作：對設備的規格、型號、數量、備品備件等按設計要求查驗;對于系統線路出現錯線、開路、虛焊、短路、絕緣電阻小于20MΩ等問題，應采取相應的處理措施。

系統調試，應先分別對控制器和監控模塊等逐個進行單機通電檢查，無故障報警、自檢等操作時方可進行系統調試。

將所有經過調試合格的各項設備按系統設計連接組成完整的防火門監控系統，觀察并記錄所監控的設備的實時工作狀態信息。

系統在調試無故障后，開始系統的試運行。

安裝注意事項

閉門器選項安裝時注意門的左右、重量，安裝時注意閉門器安裝在推門面還是拉門面，兩者安裝方式不同，請對照說明書操作。安裝好后需測試關門到位信號在門關上時能否正常響應；

門磁開關采用磁感應的工作原理，自行采購的門磁開關在安裝于鋼制防火門時需注意避免磁感線受鋼制防火門的影響，我公司門磁開關不受影響，可放心選購。

門磁開關及聯動閉門器在自行選型時，需特別注意關門到位信號是常開信號還是常閉信號，如采購的關門到位信號與廠家產品不一致，會影響使用。
