藍天TX5Ei消防控制室圖形顯示裝置常見故障及排除方法

作者：大鵬日期：2021-02-22 13:26:26 瀏覽：20486

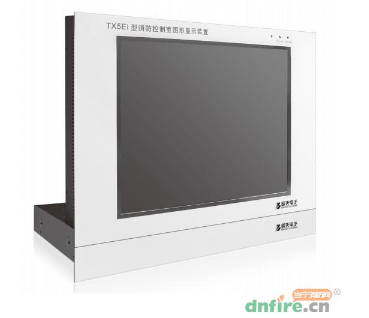

藍天TX5Ei消防控制室圖形顯示裝置

消防控制圖形顯示裝置是用來接收火災報警控制器或消防聯動控制器發出的火災報警信息或聯動控制信號，以圖形的方式直觀的顯示報警或聯動設備的位置，方便快速定位，輔助值班人員處理災情的裝置。消防控制圖形顯示裝置由特定的硬件和軟件構成一個完成的系統，不可分割使用。

藍天TX5Ei消防控制室圖形顯示裝置常見故障及排除方法：

故障現象

原因分析

排除方法

開機無任何反應

1）電源是否正常

2）保險絲是否燒壞

檢查電源及保險絲

控制器有報警信息但本裝置上卻沒有反應

1）控制器與本裝置的接線是否正確

2）端口設置是否正確

3）控制器是否發出報警信息

1）按照“與控制器的連接”所示接好線路（見下方介紹）

2）按照“端口設置”的方法設置好端口的參數（見下方介紹）

3）用其它的計算機連接控制器來測試通訊是否正常

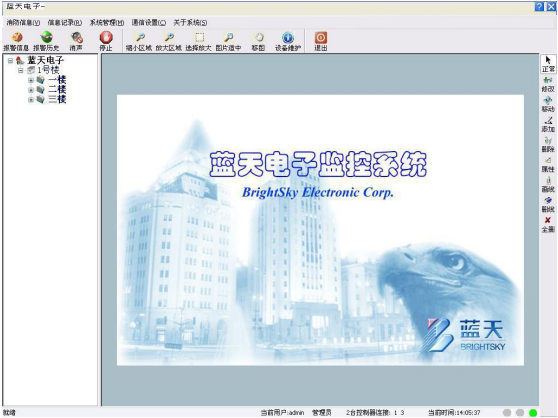

藍天TX5Ei消防控制室圖形顯示裝置

藍天TX5Ei消防控制室圖形顯示裝置接線：

開機前首先接好裝置和火災報警控制器的連接線，裝置上共有4組端子：A1B1、A2B2、A3B3、A4B4，分別對應COM1到COM4四個RS485串行通訊口，而四個串行口在CRT軟件中與端口1到端口4對應。一個通訊口只能接一臺控制器。建議在裝置只接一臺控制器的時候使用A1B1。

藍天TX5Ei消防控制室圖形顯示裝置接線

　　如果是與5Ei系列控制器連接，則裝置上的A1、B1分別連接到5Ei控制器上的FA、FB端子上。

藍天TX5Ei消防控制室圖形顯示裝置端口設置：

這里的端口指的是裝置和控制器建立連接的通訊口，這個通訊口可以是串口也可以是以太網口。一般而言，和控制器連接采用的是串口。一個端口只能連接一個控制器。端口設置的步驟：

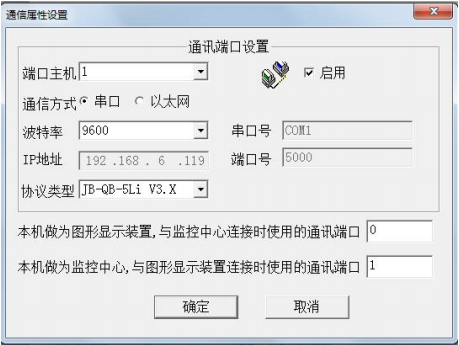

　　1）選取菜單“通訊設置”，彈出“通訊屬性設置”對話框，如下圖。

藍天TX5Ei消防控制室圖形顯示裝置端口設置

　　2）在“端口主機”下拉列表中選擇需要配置的端口號。

　　3）選擇“通訊方式”，串口或以太網。

　　4）如果選擇的通訊方式是串口，則需要設置波特率，這個和連接的控制器有關，如果控制器的程序版本是JB-QB-5Li V3.X和JB-QB-5Li V4.X，則波特率選9600。另外，對于串口通訊方式，端口X強制幫定COMX，如端口1一定指的是COM1，不要問為什么！如果選擇的通訊方式是以太網，則需要設置連接控制器使用的IP地址和端口號。

　　5）選擇“協議類型”，如果接的是控制器，要根據控制器的軟件版本選定。

　　6）勾選“啟用”。

　　7）保存設置后重新啟動裝置即可。
