交通隧道火災監測 分布式光纖測溫技術方案

一、交通隧道火災監測概述

　　1.1隧道火災監測意義

　　交通隧道主要指公路隧道、鐵路隧道、地鐵隧道、電纜隧道等。交通隧道作為立體交通方式之一，不僅可以緩解城市交通壓力，解決交通干線跨江越海翻山受到的限制，而且可以縮短線路里程，降低對周圍環境和人民生產、生活的影響。交通隧道因其在穿越障礙，提高交通能力，節約土地資源，加強城市防范等方面的巨大優勢，日益受到各國的青睞。

　　隨著交通隧道在人們生產、生活中發揮的作用越來越大、應用越來越廣，其潛在的災害也逐漸得到更多的重視。在已發生的各種隧道事故中，隧道火災是最嚴重的一種，造成的人員傷亡和物資損害也是最大的。由于交通隧道環境的封閉性，當火災發生時，排煙和散熱條件差、溫度高，會很快產生高濃度的有毒煙霧?；馂?zāi)不但會導致整條線路交通的癱瘓，極大地影響正常的生產和生活的進行，導致社會經濟的損失，特別是對于各類長距離隧道，一旦發生交通火災事故，其后果較其他事故更危險、更嚴重。因此，對交通隧道采取火災在線監測顯得尤其重要。交通隧道火災監測已受到越來越多的關注。

　　1.2交通隧道火災起因

　　交通隧道火災一般是由隧道內通行的車輛引起的，起火原因包括：車輛碰撞、車載易燃易爆物品、電氣線路短路（自燃）和其他等。

　　1.3交通隧道火災特點

　　火勢發展快、燃燒溫度高。隧道內一旦發生火災，可燃物產生的濃煙將從起火部位沿隧道迅速擴散，火災蔓延速度快，溫度急劇上升，幾分鐘內即可完成形成火災。救援難度大、經濟損失高。隧道發生火災后會產生大量煙霧及有毒氣體，大大增加了救援工作的難度，加之司機與乘客驚慌失措，很容易造成重大人員傷亡和巨大財產損失。隧道縱向風影響隧道頂部煙氣溫度。已有研究結果表明，當隧道中發生一起嚴重的火災，在起火的最初幾分鐘內，火災上方煙氣溫度上升速率大于50℃/分鐘，但在大于2m/s隧道縱向風影響下，隧道頂部的煙氣溫度僅達到60℃，甚至更低。隧道火災發生位置具有隨機性。車輛在隧道中行駛，火災發生點是隨機的，不可預測；另外，受隧道縱向風的影響，火焰隨風飄移。

二、交通隧道火災監測系統設計依據、規范及原則

　　2.1設計依據

　　施工設計相關圖紙

　　客戶需求描述

　　2.2設計規范

　　《鐵路隧道監控測量技術規范》（TB10121-2007）

　　《公路隧道施工技術規范》（JTJ042-94）

　　《公路隧道設計規范》（JTG-D702004）

　　《火災自動報警系統設計規范》GB50116-2013

　　《火災自動報警系統施工及驗收規范》GB50166

　　《自動化儀表工程施工及質量驗收規范》GB50093

　　《線型感溫火災探測器技術要求和試驗方法》GB16280-2005

　　《工業過程測量和控制裝置的電磁兼容性》GB/T13926-92

　　《消防聯動控制系統》GB16806-2006

　　《工程測量規范》GB50026-2007

　　《電氣裝置安裝工程施工及驗收規范》（GB50254-96~GB5029-96）

　　《計算機軟件開發規范》（GB/8566）

　　《計算機軟件配置管理計劃規范》（GB/T12505）

　　2.3設計原則

　　?系統設計根據監測隧道結構特點、監測目標規模造價，力圖建立一個功能相對齊備、性能相對完善、高可靠性、經濟合理的監測系統；

　　?采用先進并且成熟的技術和產品，確保系統的先進性和可靠性；

　　?設計考慮開放性，以便于系統良好升級和擴展能力；

　　?具有實時監測功能，數據共享功能；

三、交通隧道火災監測系統配置說明

　　線型感溫探測器是《公路隧道火災報警系統技術條件》JT/T610-2004、《公路隧道交通工程設計規范》JTG/TD71-2004、《火災自動報警系統設計規范》GB50116-98等規范標準推薦采用的隧道內火災探測器。線型感溫探測器包括感溫電纜、分布式光纖火災探測器和光纖光柵線型感溫火災探測器，通過探測火災位置周圍溫度場的異常來判斷火災情況。

　　由北京品傲光電科技有限公司自主研發、生產的線型感溫探測器包括分布式光纖線型感溫火災探測器和光纖光柵線型感溫火災探測器，且產品通過了3C認證，探測器的防護等級達到IP68。

　　分布式光纖線型感溫火災探測器和光纖光柵線型感溫火災探測器，應用現代傳感器技術、網絡通訊技術、數據處理技術，進行隧道環境溫度監測、數據處理、信息分析的綜合監測系統，系統對隧道及環境中多項關鍵因素進行實時監測，為隧道使用、管理與維護提供有效依據，從而最大限度確保交通隧道安全。

四、交通隧道火災監測技術方案

　　4.1線型感溫火災報警探測器的安裝方式城市道路隧道、特長雙向公路隧道和道路中的水底隧道，應同時采用線型光纖感溫火災探測器和點型紅外火焰探測器（或圖像型火災探測器）；其他公路隧道應采用線型光纖感溫火災探測器或點型紅外火焰探測器。分布式光纖線型感溫火災探測器（或光纖光柵線型感溫火災探測器）應設置在車道頂部距頂棚100mm~200mm，光纖光柵線型感溫火災探測器的光柵間距不應大于10m；每根分布式光纖線型感溫火災探測器和光纖光柵線型感溫火災探測器保護車道的數量不應超過2條；探測范圍要求整個隧道全部覆蓋無探測盲區。

　　光纖光柵線型感溫光纜可采用電纜掛鉤固定在鋼絞線上，電纜掛鉤間距為300mm，鋼絞線采用支架固定，支架間距為30米。

　　城市道路、公路隧道火災監測安裝方式如圖2和3所示：

圖2.道路隧道橫斷面圖（面向來車方向）

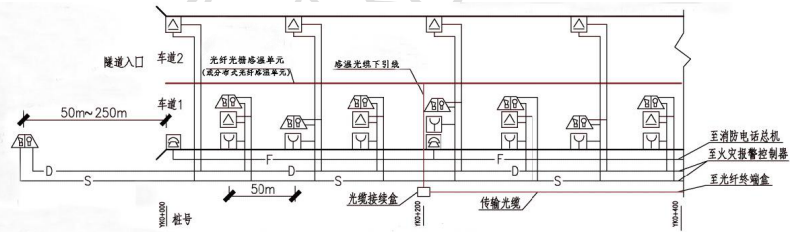

圖3.道路隧道火災自動報警系統平面示意圖

　　4.2分布式光纖線型感溫火災探測器

　　4.2.1系統拓?fù)鋱D

　　傳感光纜將采集的交通隧道環境溫度實時信號傳輸?shù)礁浇墓ぷ髡荆还ぷ髡痉胖眯盘?hào)處理單元對信號進行解調和處理，該系統可以與交通隧道中央監控室的計算機相連，在中央監控室可以進行在線監測，以達到遠程實時采集監測數據的目的。通過數據分析可以了解交通隧道環境溫度，及時預警或報警。整個系統拓?fù)鋱D見圖4。

圖4.分布式光纖線型感溫火災監測系統拓?fù)鋱D

　　4.2.3系統顯著優點

　　分布式光纖線型感溫火災探測器集傳感測量技術、光通訊技術、消防報警技術為一體，具有以下優點：

　　?分布式實時測量，感溫探測區域覆蓋100%隧道，精確定位火災發生位置；

　　?報警方式靈活，可實現差定溫多級報警方式，確?；馂?zāi)初期可靠報警；

　　?探測光纜既是信號傳輸載體，又是感溫元件，安裝方便，可靠性高；

　　?測量精度高，測量距離長，誤報率極低；

　　?完全采用光傳輸方式，光纖本身安全防爆防雷，不受電磁場的干擾；

　　?探測光纜壽命可達30年之久，適于高溫高濕、污穢嚴重的惡劣環境下正常工作；

　　?系統接口豐富，有利于組網。

　　4.2.4系統主要組成及介紹

　　分布式光纖線型感溫火災探測器通過了ISO9001國際質量管理體系認證，ISO14000環境管理體系認證，OHSAS18000職業健康安全管理體系認證，EJ9001核工業質量體系認證，并通過3C認證。

　　分布式光纖線型感溫火災探測器PI-8D10AC型由敏感部件——感溫探測光纜、信號處理單元組成。如下圖5為分布式光纖線型感溫火災探測器PI-8D10AC型典型的系統組成。

圖5.分布式光纖線型感溫火災探測器PI-8D10AC型系統組成

　　4.3光纖光柵線型感溫火災探測器

　　4.3.1系統拓?fù)鋱D

　　光纖光柵線型感溫火災探測系統采用全數字化網絡結構，提高了整個系統的抗干擾能力。系統為星型網狀拓?fù)浣Y(jié)構，通過光纖光柵溫度火災探測信號處理單元將系統與分布于隧道內的感溫單元連接起來，易于安裝維護與系統拓展。光纖材質傳輸與光纖傳感器監測，現場完全無電保證系統能在惡劣環境下可靠運行。

　　光纖光柵線型感溫火災探測系統主要由光纖光柵感溫單元、信號處理單元以及信號傳輸光纜等幾部分組成。下圖為火災報警系統拓?fù)鋱D：

圖6.光纖光柵線型感溫火災探測系統拓?fù)鋱D

　　為了與其它系統更好地連接，光纖光柵線型感溫火災探測系統采用標準通訊接口和通訊協議：RS－485、RS－232和ETHERNETIEEE802.3規范，支持IPX及TCP/IP協議，由于采用ETHERNET標準，系統可與管理網互連。

　　光纖光柵線型感溫火災探測系統方案包括以下相互關聯的子系統：

　　傳感器與傳輸系統：

　　該系統應用先進的準分布式光纖光柵傳感技術，通過光纖光柵感溫火災探測器，將被測的溫度量值轉換成便于記錄及再處理的光信號。由于從光纖光柵感溫火災探測器輸出的信號為光信號，所以可以直接通過光纜進行遠距離傳輸。光纖光柵良好的耐環境性能也為隧道長時期的安全監控提供了可靠的保障。

　　數據采集系統：

　　該系統的功能：光纖光柵感溫火災探測器所產生的光信號經光纜的遠程傳輸，然后通過放置在監控室的光纖光柵溫度火災探測信號處理器直接進行數字量識別并轉換為物理量，記錄的數據可以在計算機終端顯示、記錄、保存或直接進入監測數據庫。

　　監測管理系統:

　　該系統的目的是根據各監測項目的特點，使各種不同類型的數據通過恰當?shù)慕M織被有效地儲存起來。在保證必要信息儲存的前提下，盡量減少數據冗余度。該管理系統能方便地從數據量系統中獲取數據，同時數據可以被不同用戶方便地調用。

　　4.3.2系統功能及特點

　　主要功能:

　　1)系統可根據用戶需要對探測器所在區域進行溫度巡檢，監測隧道內現場環境溫度，實時傳遞火災報警信息。

　　2)當發生火災時，提供報警并準確確定起火點位置，對隧道可進行大范圍的或局部范圍的顯示，指導消防工作。

　　3)指明火災蔓延方向和速率。

　　4)激活預先編制的聯動控制順序比如通風，疏散指示，交通信號燈，燈光調整等，并通過通訊接口與其它控制系統進行聯動，分別啟用噴水降溫裝置或滅火裝置。

　　主要特點:

　　?系統通過探測波長編碼采集數據，屬于數字量測量，它不包含任何電子器件，所以不會受到任何種類的電磁干擾的影響，避免了傳輸線路損耗等因素影響的問題。

　　?全年365×24小時不間斷在線監測，從根本上杜絕人員疏忽導致的事故。

　　?具有網絡接口，可與管理網絡相連，實現信息的共享和進一步的數據處理功能。

　　?光纖傳感線纜設計了優異的耐用性(可以預期大約50年的服務壽命)，所以對環境影響如溫度，壓力和濕度波動極具抵抗力，同樣也適用于多塵和含有腐蝕性物質的空氣中。

　　?傳感探測頭無源，監測現場及施工現場均無需供電，本質安全。

　　?測溫精度達到±0.5℃，探測器僅對溫度敏感，系統穩定可靠。

　　?傳感器無零漂，長期使用無需標定。

　　?安裝傳感線纜和維護都十分容易，在線纜有損傷處可像修復普通光纖一樣接合。

　　4.3.3系統主要組成及介紹

　　光纖光柵線型感溫火災探測器PI-8F24AC-B型由光纖光柵感溫敏感單元、信號處理器和光纖（纜）的接續部分構成。
