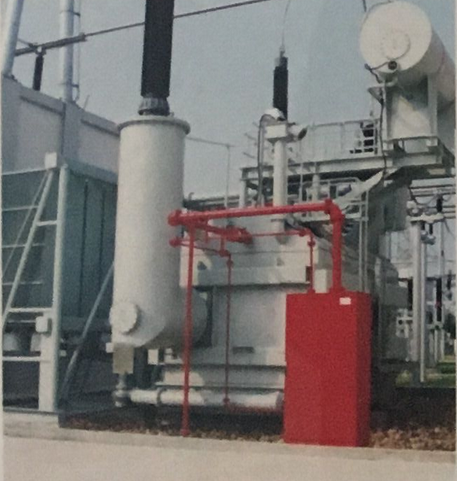

油浸變壓器排油注氮滅火設備簡介

油浸變壓器排油注氮滅火設備是由控制柜、消防柜、斷流閥、排油管路、注氮管路等組成，用于油浸式變壓器及油罐的具有防爆、防火和滅火功能的設備。排油管路連接在變壓器上部，通過排油閥控制系統排油泄壓，主要包括排油管道、排油閥、檢修閥、伸縮接頭等，排油閥的開啟杠桿配有重錘并由兩個個電磁鐵控制，電磁鐵由控制系統控制開啟。注氮管路連接高壓氮氣瓶及變壓器，通過氮氣釋放閥控制向變壓器底部注入氮氣，主要包括注氮管路、氮氣釋放閥、油氣隔離組件、流量調節閥等。其滅火機理是：當變壓器內部發生火災或爆炸危險，控制系統啟動重錘的電磁鐵，重錘帶動排油閥打開，開始排油，同時斷流閥自動關閉，切斷油枕向變壓器本體供油，變壓器油箱油位降低，油壓減輕，防止變壓器爆炸。經過數秒延時，控制系統再啟動氮氣釋放閥，高壓氮氣瓶內的氮氣通過注氮管路進入變壓器油箱底部，充入變壓器本體，充分?jǐn)嚢璞倔w內的變壓器油，使油溫降至燃點以下，避免火災危險。斷流閥的作用是排油注氮裝置進行事故快速排油時，自動切斷油枕與本體油箱之間的油流，防止“火上澆油”。

油浸變壓器排油注氮滅火設備主要性能參數

1工作環境溫度

1）消防控制柜工作環境溫度范圍：0 ℃～50 ℃；

2）消防柜工作環境溫度范圍分為如下兩檔：

   I檔：－20 ℃～60 ℃；

   II檔：－40 ℃～60 ℃；

2工作環境相對濕度：40℃時相對濕度不大于85%；

3工作電源：供電電源DC220V；

4消防柜中氮氣儲存容器容積：2×40L；

5消防柜中氮氣儲存容器壓力：13MPa；

6氮氣瓶組安全泄放裝置動作壓力：19 MPa；

7減壓裝置出口的氮氣壓力：0.7 MPa；減壓裝置出口流量60 m3/h；

8流量調節閥出口流量：3.9 m3/h～6 m3/h；

9火災探測器的形式：熔點合金；動作溫度：110℃±10℃；

10電磁驅動器參數：工作電壓DC220V，工作電流7A，驅動力100N；

11金屬軟管的工作壓力：13MPa；

12排油管接口直徑：DN125；

13注氮管接口直徑：DN25。
