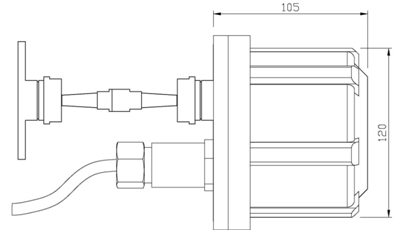

1、世紀運城火焰探測器外形尺寸

2、火焰探測器安裝方法

火焰探測器可安裝在墻上、屋頂或固定架上，探測器的監視透過窗朝向要偏下，以減少灰塵的堆積。探測器距離監視目標可根據火災特性而定，一般不小于3m。探測器安裝高度一般不小于2.5米。

火焰探測器支撐架底座一般采用四個M6螺栓固定，管柱安裝需配U型卡。固定底座尺寸如下圖所示：

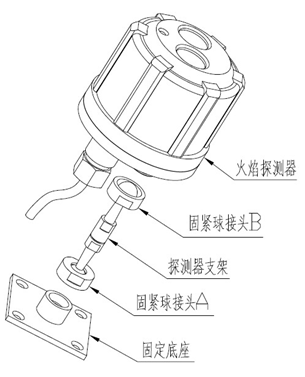

火焰探測器的安裝方法如下：

1)將探測器的固定底座牢固地固定在要安裝的位置上；

2)將探測器對準探測方向，然后擰緊固緊球接頭A和B；

3)探測器自帶1.2米長主電纜，無需開蓋可直接完成連線。

4)電纜引入裝置接口，標配：G3/4”內螺紋，務必匹配相應型號防爆撓性管，作為電纜的防爆穿線管，否則將降低探測器防爆與防護性能，防爆撓性管長度由實際安裝位置決定，探測器配件中不提供防爆撓性管。

3、世紀運城火焰探測器安裝支架
