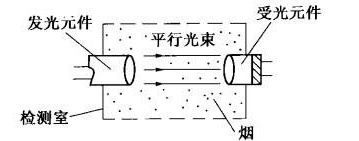

圖1   減光式光電感煙火災探測器原理圖

　　散射光式光電感煙火災探測器　　

　　該探測器的檢測室內也裝有發光器件和受光器件。在正常情況下，受光器件是接收 不到發光器件發出的光的，因而不產生光電流。在火災發生時，當煙霧進人檢測室時，由 于煙粒子的作用，使發光器件發射的光產生漫射，這種漫射光被受光器件接收,使受光器 件的阻抗發生變化，產生光電流,從而實現了將煙霧信號轉變?yōu)殡娦盘?hào)的功能，探測器發 出報警信號。原理示意圖如圖2所示。

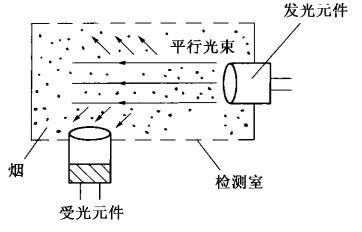

圖2       散射光式光電感煙火災探測器原理圖

　　作為發光器件，目前大多采用大電流發光效率高的紅外發光管，受光器件多采用半導體硅光電管。受光器件阻抗是隨煙霧濃度的增加而降低的，變化曲線如圖3所示。煙濃度以減光率表示，單位m，即每米內光減少的百分?jǐn)?shù)。

圖3      受光器件阻抗隨煙濃度變化曲線

光電感煙火災探測器的調理電路設計

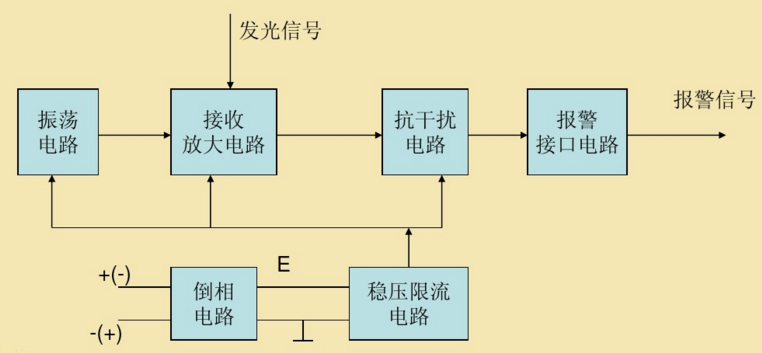

圖4     電路原理框圖

　　對該探測器的設計除了符合國際要求外，我們還要求探測器在正常監視狀態下工作電流不大于100 μA，探測器的電源為24 V直流電壓，探測器的輸入阻抗為240 kΩ，呈高阻狀態。在報警時，工作電流不大于80 mA，并等效于一個7 V左右的穩壓管，呈低阻狀態。因此，探測器靜態功耗很小，同時也有利于區別探測器的兩種不同工作狀態，以便與座電路相匹配，實現頻率的遠距離傳輸。

光電感煙探測器安裝注意事項：

　　1、探測器至墻壁、梁邊的水平距離，不應小于5米；探測器周圍水平距離0.5米內，不應有遮擋物；

　　2、探測器至空調送風口最近邊的水平距離，不應小于5米；至多孔送風頂柵孔口的水平距離，不應小于0.5米；

　　3、不應在煙霧，水蒸汽濃度高的場合安裝感煙探測器；

　　4、探測器宜水平安裝，當確實需傾斜安裝時，傾斜角不應大于45度。
