筆者近日去某化學品倉庫安裝調試了翼捷A710/UVIR2火焰探測器與海灣GST200主機聯動的項目。現場設備不多，但是比較典型，所以我將從產品選型、接線方法到主機調試一一進行說明?！　?/span>

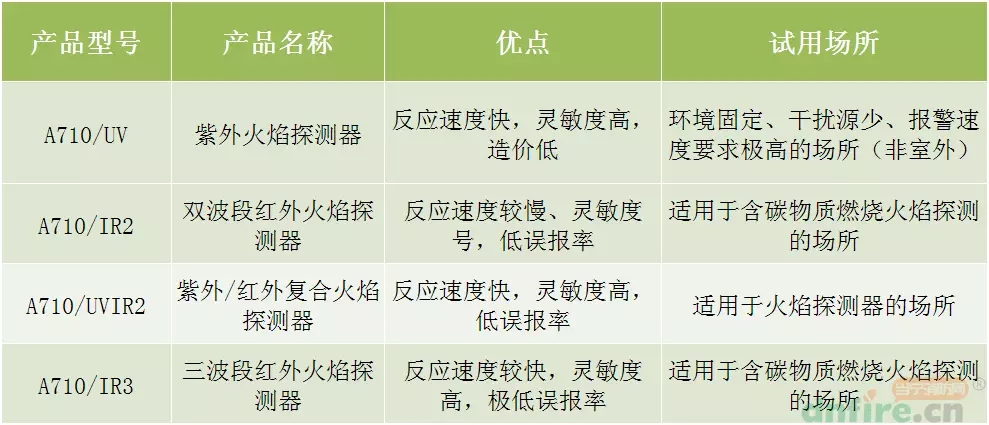

　　首先，筆者針對翼捷A710系列火焰探測器的四種火焰探測器產品做了一個對比表格，可供大家在選型時作為參考。

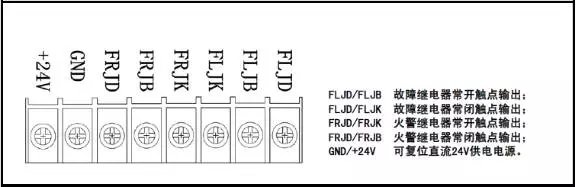

　　產品選型完成后，我們將對現場設備進行接線，A710系列火焰探測器通過海灣GST-LD-8300輸入模塊接入GST200報警主機，具體安裝說明如下：　　　

　　1.檢查外部連線是否開路、短路或接地錯誤?！　?/span>

　　2.將探測器按照示意圖安裝好，并根據保護空間適當調整探測器的視角角度?！　?/span>

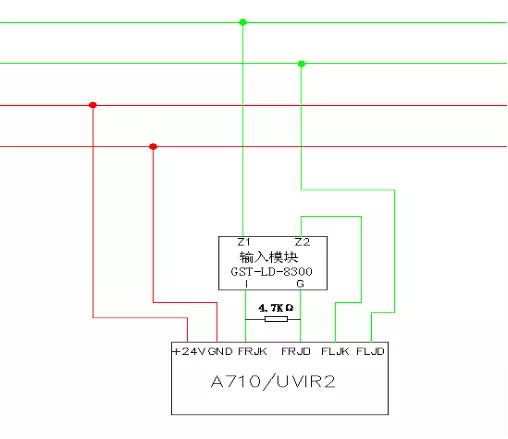

　　3.接線圖如下圖所示，分清所有連線?！　?/span>

　　注：所有連線的末端剝?nèi)ゴ蠹s6mm的絕緣保護套，過多或過少地暴露導線可能引起錯誤的連接。

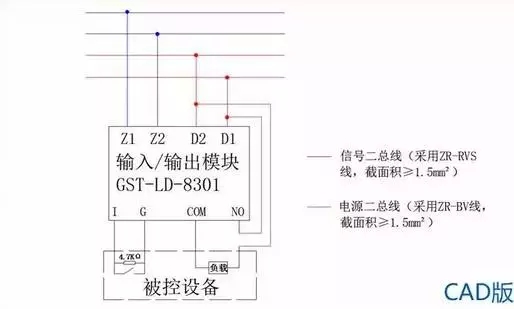

　　由于現場需要四個電磁閥控制二氧化碳氣體鋼瓶開關來滅火，因此又添加了四個8301模塊，接線圖如下所示：

　　上圖中Z1、Z2是接信號線，I、G為無源反饋，這里的電磁閥無法提供無源反饋信號，直接并聯一個4.7KΩ的電阻，另外可以用編碼器將8301模塊設置成自反饋，模塊啟動后就會自動發出反饋信號；D1、D2接聯動電源，直流24V。NO與COM是一組常開觸點，將D1與NO連接，然后COM與D2接線出去直接連接負載。當模塊動作時，COM與NO接通，COM與D2就可以輸出一組24V?！　?/span>

　　從上圖海灣GST-LD-8300、GST-LD-8301模塊不難看出，I、G兩端均需并聯一個4.7KΩ的電阻，這是為什么呢？原因如下，電阻要接在靠設備的終端，保證正常情況下輸入電阻是一個固定的阻值，如果沒有接電阻或者線路斷開模塊都會報故障，這樣就可以實現檢線功能?！　?/span>

　　當所有的線路都接好后，最后一步就是GST200主機的調試部分?！　?/span>

　　首先，在主機調試之前一定要注意模塊線是不是短路、接地，回路在不接任何東西時，不能帶電壓?！　?/span>

　　其次，我們將開機對外部設備進行編碼，完成注釋信息?！　?/span>

　　第三，進入調試狀態，外部設備注冊，系統自動跑碼結束按取消結束?！　?/span>

　　第四，進行設備檢查，故障檢查。若有故障，可從接線、設備定義一一進行檢查排除故障?！　?/span>

　　最后，用戶設置。如打印控制、啟動控制可調為自動打印、自動啟動。　　

　　以上內容即為A710火焰探測器應用實例，由于筆者水平有限，難免有不足之處，還望大家提出指導建議。
