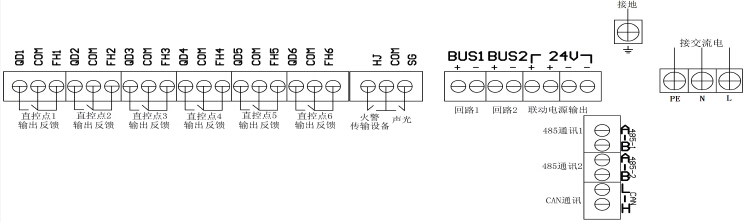

JB-QBL-TX3000A火災報警控制器外部接線端

　　注：COM口接內部電源地

　　1、(監控點啟動輸出)QD1～QD6：六個直接啟動操作盤為有源常開輸出端子，啟動時閉合接+24V(每個點最大輸出電流100mA)；

　　2、(直控點反饋信號)FH1～FH6：六個直接啟動操作盤反饋端子，無源輸入，不用時接一個10K電阻；

　　3、(監控點啟動輸出)HJ：火警傳輸設備為有源常開輸出端子，啟動時閉合接+24V(最大輸出電流100mA)；

　　4、(監控點啟動輸出)SG：聲光警報器為有源常開輸出端子，啟動時閉合接+24V(最大輸出電流100mA)；

　　5、BUS1：無極性二總線端子。

　　6、聯動電源輸出：24V(最大輸出電流1.5A)；

　　7、電源輸入：主機電源輸入端子，交流220V；

　　8、接地端子：接入地；

　　9、485接口1：預留(增加此功能并擴展485通訊板后，此端子才能用)；

　　注意：連線時，任何設備的通信線A口接A口，B口接B口，請勿接反，否則系統將無法通訊。

　　10、485接口2：預留(增加此功能并擴展485通訊板后，此端子才能用)；

　　注意：連線時，任何設備的通信線A口接A口，B口接B口，請勿接反，否則系統將無法通訊。

　　11、CAN接口：通訊接口端子(只有擴展CAN通訊板后，此端子才能用)；

　　注意：連線時，任何設備的通信線L口接L口，H口接H口，請勿接反，否則系統將無法通訊。
