翼捷DT3C可燃?xì)怏w報警控制器端子說明翼捷DT3C可燃?xì)怏w報警控制器是專門為工業場所設計的,可設置每路探測器的量程、單位、高低警閾值等信息;能對探測器或模塊進行分級,本文主要介紹了DT3C控制器控制端子板布局和端子說明。

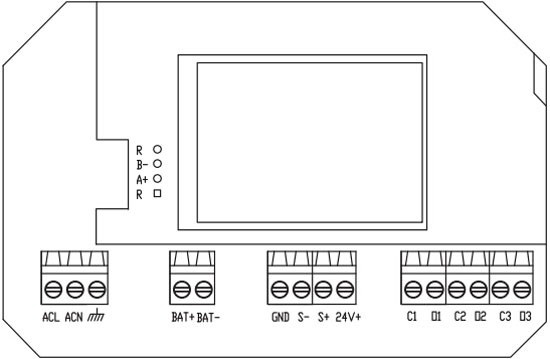

DT3C可燃?xì)怏w報警控制器控制端子板布局圖
端子標識 | 功能 |
ACL | 交流220V電源火線 |
ACN | 交流220V電源零線 |
![]() |
接大地線 |
BAT+ | 備用電源正極 |
BAT- | 備用電源負極 |
GND | 探測器供電端負 |
S- | 通迅信號負極(接三線制探測器時不使用) |
S+ | 通訊信號正極 |
24V+ | 直流24V電源正極 |
C1 | 低警繼電器中點 |
O1 | 低警繼電器常開點 |
C2 | 高警繼電器中點 |
O2 | 高警繼電器常開點 |
C3 | 故障繼電器中點 |
O3 | 故障繼電器常開點 |
R | 120歐終端電阻腳1 |
A+ | RS485總線A+ |
B- | RS485總線B- |
R | 120歐終端電阻腳2 |
