JTGB-HW-SL-D603點型紅外火焰探測器可安裝在墻上、天花板或固定架上,也可選用首安的安裝支架。采用安裝支架的安裝方式見下圖,探測器可根據保護對象的位置左右轉動±45°,上下轉動±30°,探測器位置調節完畢后應將安裝支架的固定螺栓擰緊。安裝時建議探測器的監視透過窗朝向要偏下,以減少灰塵的堆積。探測器距離監視目標可根據火災特性而定,一般不小于1.5m;探測器安裝高度一般不小于2.5米。

　　JTGB-HW-SL-D603探測器采用四個M6螺栓固定。 探測器的安裝方法如下:

　　(1) 將探測器的底座牢固地固定在要安裝的位置上或通過安裝支架固定在要安裝的位置上;

　　(2) 探測器自帶1.5米長主電纜,無需開蓋可直接完成連線。

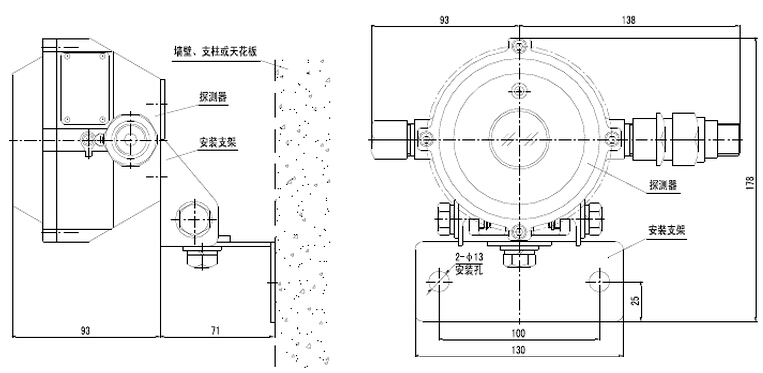

JTGB-HW-SL-D603點型紅外火焰探測器安裝圖
