JTGB-UF-XSS665紅外多參量火焰探測器是基于廣泛收集監控現場存在的寬范圍紅外輻射能量，經由紅外傳感器將紅外輻射能量轉換為電壓信號，而后經硬件電路進行濾波、放大、整形將外界干擾進行消除，再經CPU的數字信號處理，來進一步判別監控現場情況，一旦發現監控現場出現火焰特征紅外譜線，立刻發出報警信號，詳細工作原理如下：多參量紅外火焰探測器是由主通道、輔助通道和現場紅外場輻射能量監探通道所組成：

　　(1)主通道用來測量火焰所發出的特征紅外線，該特征紅外線波長窄而單一，用窄通道、峰值透過率在該波長的熱釋電元件將該紅外信號轉換為電壓信號，經阻抗變換、低頻帶通三級放大和整形電路，將火焰的紅外特征信號的幅度大小和火焰閃動的頻率信號送入CPU，以備進行數字運算處理。

　　(2)輔助通道用來測量火焰發生時不會產生的紅外線波段的紅外線，同樣用窄通道、峰值透過率在該波長的熱釋電元件將該紅外信號轉換為電壓信號，經阻抗變換、低頻帶通三級放大和整形電路，將現場的非火焰人工光源所產生的紅外信號幅度大小和閃動情況送入CPU，以備進行數字運算處理，以便消除人工閃動光源和閃動的太陽光反射的干擾。

　　(3)現場紅外場輻射能量監探通道用來測量現場產生的紅外輻射場能量的幅值大小，它是直流量，用熱電堆元件將紅外輻射場能量轉換為電壓信號，經阻抗變換，放大器放大，將現場的紅外輻射場能量的幅值大小送入CPU，以備進行數字處理，以便提供火災發生前的預警信號和鑒別真假火災的信息。

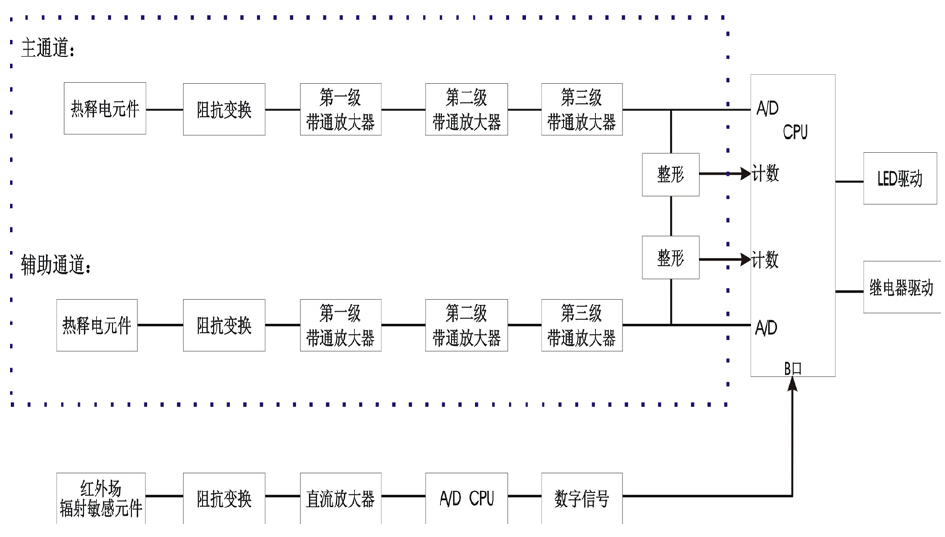

多參量紅外火焰探測器原理框圖

　　最終CPU將這三個通道的信號進行數字處理，去偽存真，將干擾信號去掉，當火焰特性信號達到設定的規定值時，CPU發出報警信號，并驅動LED和相應的繼電器。另外，當火焰特性信號沒有達到規定的值時，而現場的紅外輻射場能量的幅值大小達到設定的規定值時，表明監控現場存在火災隱患，探測器發出預警信號，起到有備無患的作用。
