一、JTW-LD-SF1001系列線型定溫火災探測器外形尺寸圖

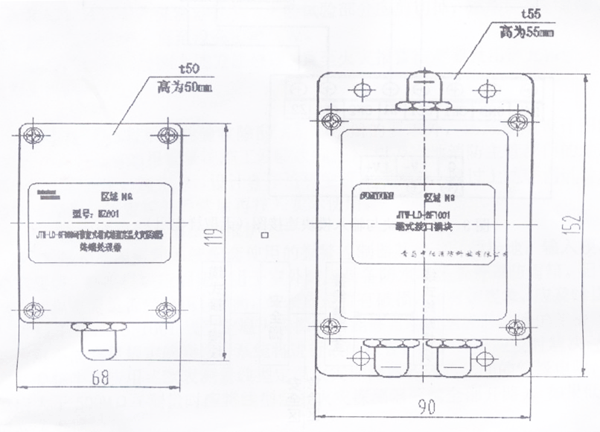

　　1、纜式接口模塊和終端模塊外形圖

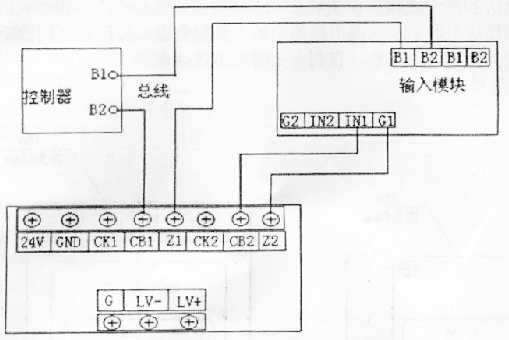

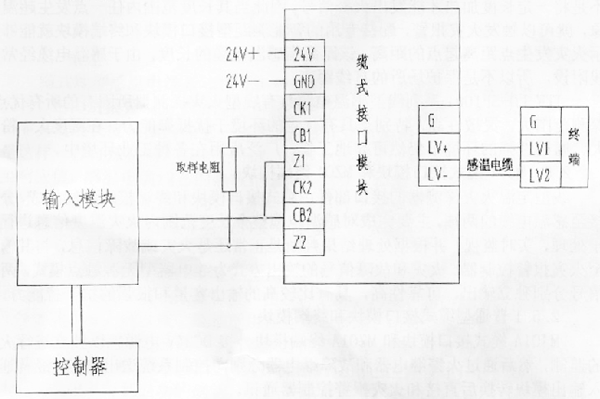

　　2、接口模塊與輸入模塊連接圖（有取樣電阻）

　　3、爆炸危險場所線型感溫探測系統局部圖

　　二、什么是纜式線型感溫電纜

　　纜式線型感溫電纜是JTW-LD-SF1001系列線型定溫火災探測器的溫度檢測元件，它由兩根分別擠塑負溫度系數熱敏絕緣材料的鋼芯導線絞合而成，能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測。負溫度系數熱敏絕緣材料是這樣一種特殊材料，溫度上升時，感溫電纜線芯之間的電阻減少。當溫度上升至響應值，感溫電纜線芯的熱敏絕緣材料熔化，導體相互接觸短路就會產生報警信號。根據安裝場所的不同，用不同的塑料外護套將感溫電纜封裝，為提高產品的電磁兼容性和滿足爆炸場所的安全需要，在感溫電纜的外面可以編織金屬護套。

　　JTW-LD-SF1001系列線型定溫火災探測器自推出以來，由于具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作，所以被廣泛地應用在倉庫、貨場、電纜隧道、車輛隧道、油氣輸送管道、油罐、變壓器、皮帶輸送機及機車、配電盤等消防探測場所。

　　JTW-LD-SF1001系列線型定溫火災探測器的功用已經在發電廠、鋼鐵公司等的電纜火災實戰中得到成功的確認，并越來越多地推廣在石化、電力輸變送、交通、儲運、餐飲等各行各業。

　　三、線型感溫電纜火災探測的特點

　　JTW-LD-SF1001系列線型感溫電纜是固定溫度的火災敏感元件，所以也稱為開關量探測器。能夠在其敷設整個長度范圍內任何一點連續進行火災探測，而不是將一定長度加熱才能發出火警信號。因此當其長度范圍內任一點發生超溫現象，就可以觸發火災報警，配接專用的智能測距型接口模塊和終端模塊就能夠顯示火災發生點距離起點的距離。該距離指感溫電纜的長度，由于感溫電纜經常曲線附設，所以不是保護場所的直線距離。

　　JTW-LD-SFIO01系列線型感溫電纜具有線型火災探測器所固有的所有優點，探測范圍大，靈敏性高，特別是具有優越的環境干擾抵御能力，在濕度大、粉塵大、腐蝕性強的環境下仍然可靠地工作，廣泛應用在各種工業環境中。
