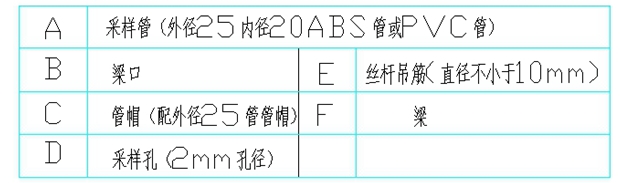

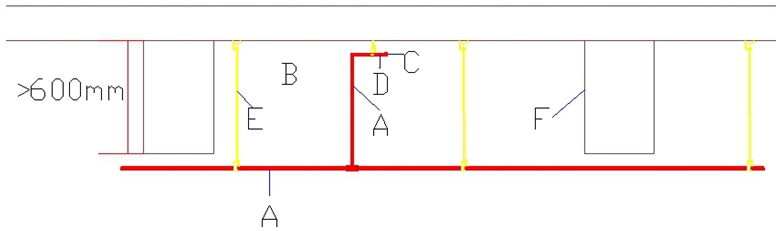

手杖式采樣安裝示意圖

　　注意事項：

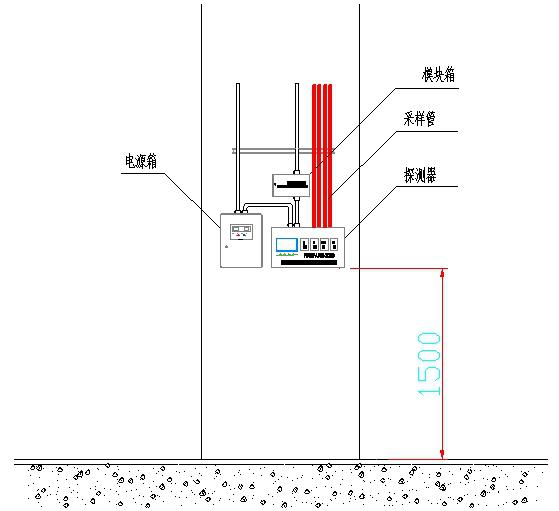

　　1.1空氣采樣探測器通常是安裝在容易操作的位置。

　　1.2不得阻礙空氣采樣探測器設備的排氣。

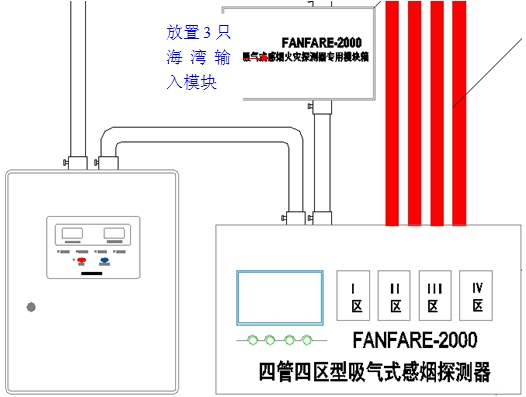

　　1.3每臺空氣采樣探測器至少提供三種信號輸出，并由火災自動報警系統的輸入模塊接入到通用火災自動報警系統。

　　1.4采樣管距墻的最遠距離不應大于管距的一半。

　　1.5采樣孔周圍0.5m內，不應有遮擋物；采樣孔應有明顯的標識。

　　1.6空氣采樣探測器不得放置在溫度或濕度超出特定工作范圍的區域。探測器不得放置在任何會產生高無線電頻率的設備(例如無線電警報)，或會產生高電能的設備(例如大型電力發動機或發電機)的旁邊。

二、空氣采樣報警系統線材

　　參考并依據中華人民共和國國家標準GB50116-2013《火災自動報警系統設計規范》規定。

　　2.1電源線：DC24V需為阻燃或耐火線材線，2.5~4mm2-3C。

　　2.2控制線：建議采用線徑為1.5mm2的阻燃線。

　　說明：電源線、網絡線、控制線均安裝在金屬管內，金屬管可參考相關五金手冊。

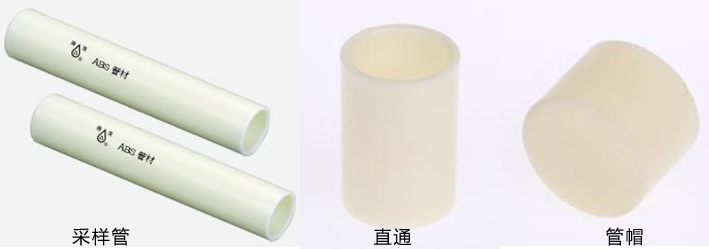

三、空氣采樣報警系統采樣管材

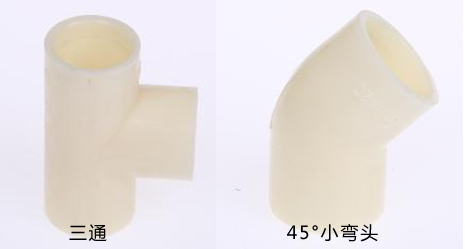

　　采樣管選用外徑25mm，內徑20～21mm管材，建議使用較美觀及硬度較好的U-PVC或ABS管材。采樣管轉彎處不可使用直角90度彎頭，應使用90度大月彎或2只45度彎頭組合的90度彎頭。

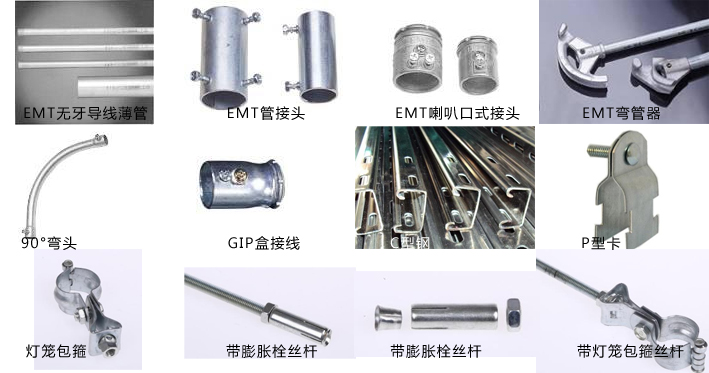

四、五金材料

　　固定件可采用C型鋼、夾片、管夾、扎線帶、吊桿等，可參考相關五金手冊

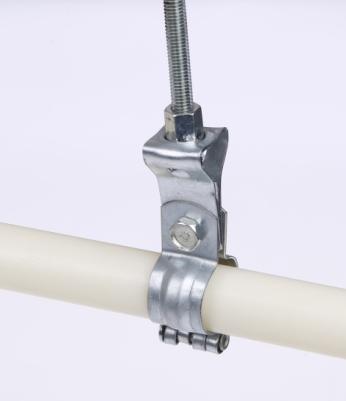

帶燈籠包箍絲桿安裝示意圖

帶燈籠包箍絲桿安裝示意圖



五、空氣采樣報警系統施工注意事項

　　為了保證尺寸精度和防止碎屑的影響，采樣管應該用切管器剪斷而不要用鋸子。安裝的形式應適合空氣樣本的采集。開口管夾不應該倒過來用，在有危險的地方可以用特殊的方法。在比較容易碰到的地方(例如：位置較低的采樣點)，安裝形式和安裝間距應考慮意外事件(或人為事件)。

　　初次安裝空氣采樣報警系統的安裝人員應該按照設計圖紙安裝每一根采樣管。實際情況與圖紙有差異也是正常的，安裝人員應該做出改動的注釋，包括管路、部件等的增加或減少。如果差異較大，安裝人員應要求設計人員確認變動是否影響系統性能。

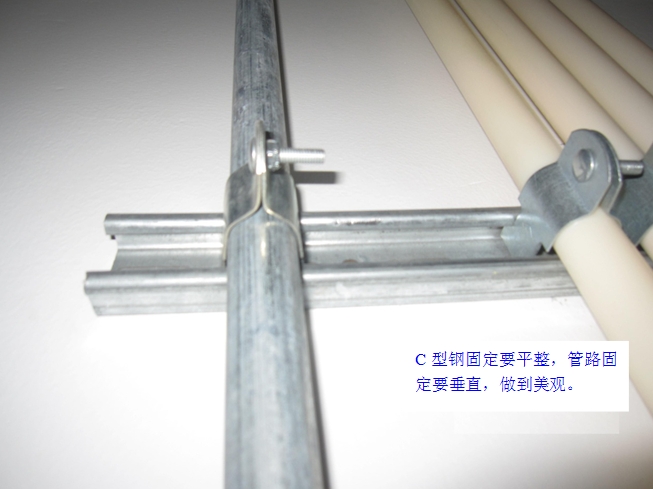

采樣管安裝固定示意圖

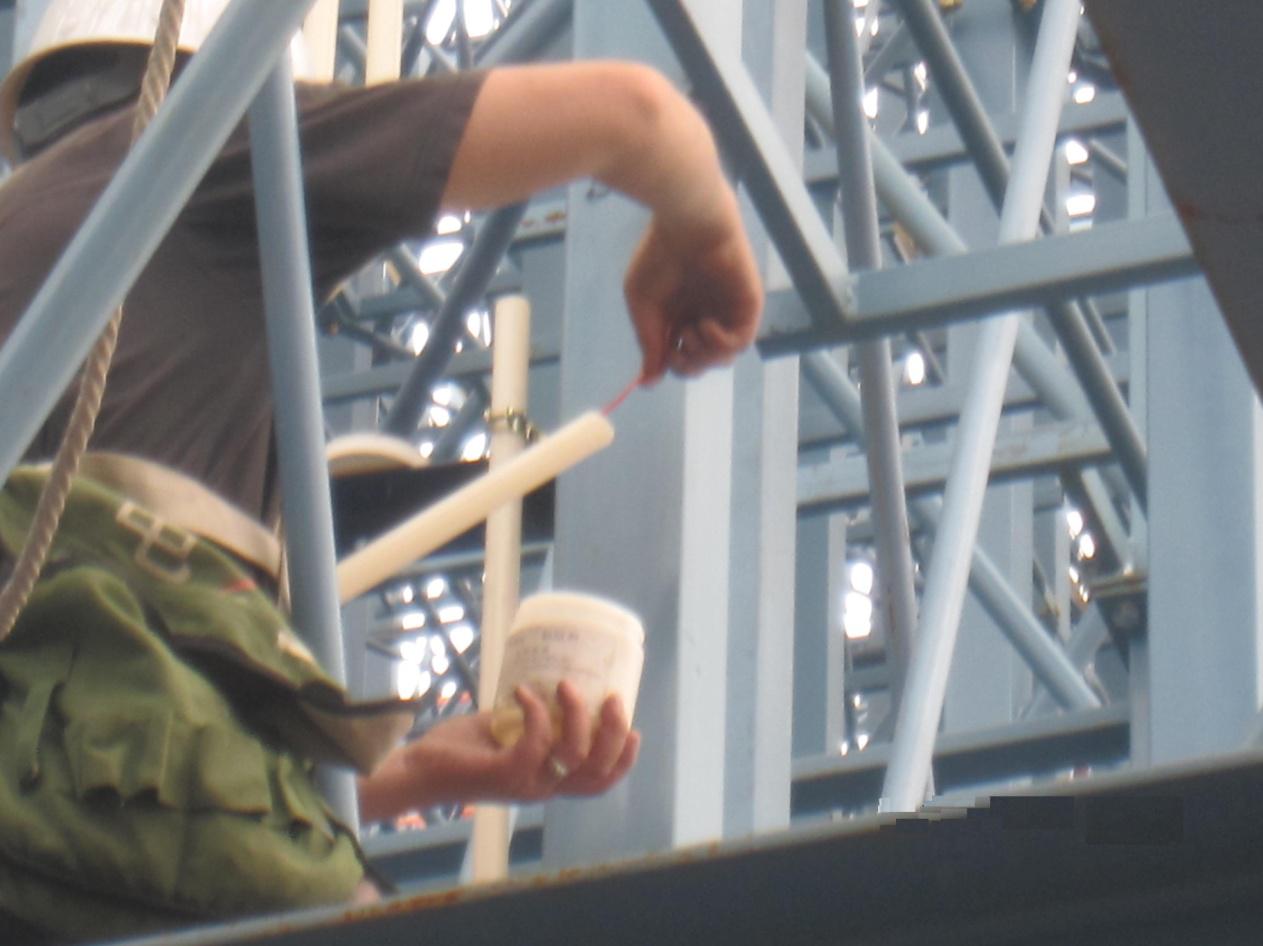

　　對煙霧探測系統而言，管路接頭牢固和不漏氣是至關重要的。在采樣管路中的每一個接頭都必須用膠粘嚴(采樣管與空氣采樣探測器之間不要加膠)。在粘接時，只能使用專用的采樣管粘合劑。粘合劑可能是易燃或有毒的，這方面的資料必須交給安裝場所負責健康和安全的負責人。



　　膠水適量即可，不能涂抹過量膠水導致管路有堵塞現象。

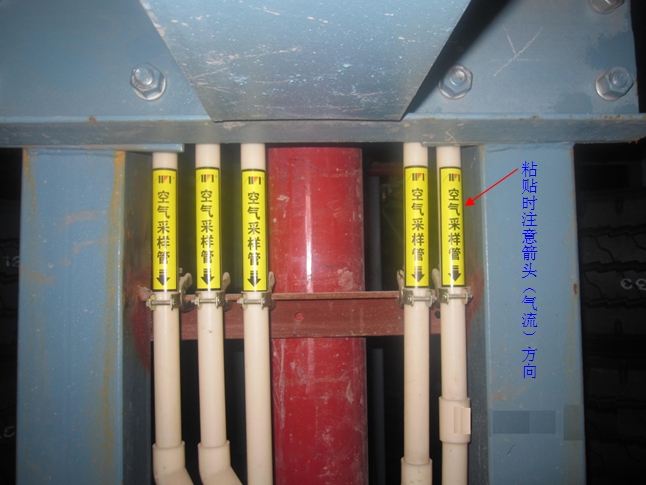

　　如果采樣管上沒有明顯的標示，那么就應該在管路上一定的間距貼標簽(一般建議2～3米)以表明管號，機號，管路性質等。

六、空氣采樣報警系統采樣管鉆孔工法

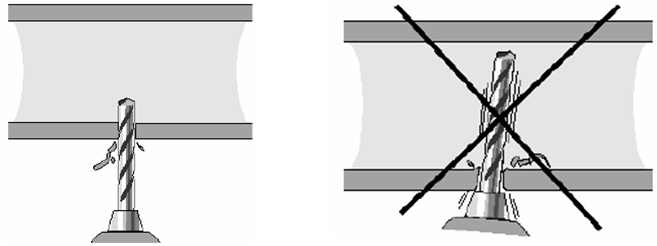

　　采樣管上的采樣孔應用低轉速鉆孔。

　　用鈍的鉆頭或高速強迫打孔將使塑料屑進入管路，并可能導致管路不暢或斷裂，施工質量不好，采樣孔偏小不僅影響系統的整體性能，而且還可以影響系統驗收。因?yàn)榇蟛糠值牟蓸涌自诠苈返南旅?，?yīng)注意保護眼睛，防止碎屑掉入眼睛內。

　　采樣孔徑

　　采樣孔的孔徑大小為2-3mm，采樣管路的末端必須配上管帽，管帽的開孔大小一般為4-5mm。

　　采樣孔徑越大壓降越大，反之則越小。因此若是采樣管路較長時孔徑一般為2mm以保證管路末端能有足夠的抽氣壓力；在管路不是很長或是采樣孔數量不多的情況下也可以使用孔徑為3mm或4mm的采樣孔。由于管路后段抽氣壓力減小，管內流速變慢，末端管帽較大的開孔可以使流速變大，加快煙霧傳送時間。

　　為了定位和識別采樣孔，應該用相應的標簽貼在采樣孔附近。(標簽樣式如下圖)

采樣孔標簽
