DH-GSTN5300單路分體式剩余電流式電氣火災監控探測器DH-GSTN5300/22F為主型，DH-GSTN5300/3、DH-GSTN5300/5、DH-GSTN5300/7、DH-GSTN5300/9、DH-GSTN5300/11、DH-GSTN5300/12F、DH-GSTN5300/5K、DH-GSTN5300/7K、DH-GSTN5300/11K為分型。

　　以下是DH-GSTN5300單路分體式剩余電流式電氣火災監控探測器信號處理模塊安裝圖。

　　安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　　1、DH-GSTN5300電氣火災監控探測器信號處理模塊導軌安裝方式安裝過程：
　　第一步：安裝35mm標準導軌，將導軌安裝在配電箱安裝襯板或配電柜橫（或立）梁上。
　　第二步：將信號處理模塊卡上導軌。
　　第三步：連接電纜。

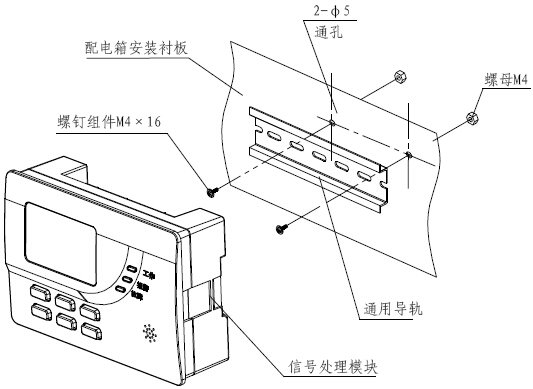

DH-GSTN5300電氣火災監控探測器信號處理模塊導軌安裝圖示

　　2、DH-GSTN5300電氣火災監控探測器信號處理模塊面板安裝方式安裝過程：
　　第一步：在安裝位置上先加工一個長方孔（138mm×92mm）；
　　第二步：將信號處理模塊從前方裝入，再?gòu)陌惭b面板后方用2個固定片將其固定。
　　第三步：連接電纜。

DH-GSTN5300電氣火災監控探測器信號處理模塊面板安裝圖示
