一、HW-DL-1KVA-N200消防應急燈具專用應急電源安裝方式

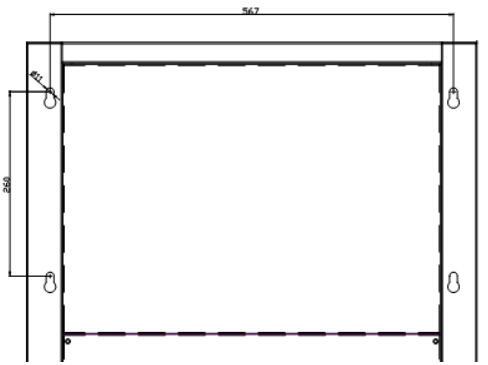

　　海灣HW-D-1KVA-N200消防應急燈具專用應急電源支持兩種安裝方式，可采用壁掛式或臺式安裝方式，壁掛安裝尺寸為67mm×260mm如下圖所示,考慮設備自身重量及所掛墻面的承重問題，建議采用臺式安裝，臺式安裝尺寸參見機箱外形尺寸表。

　　HW-D-1KVA-N200外接端子如下圖所示。

　　其中：

　　L、N、PE：交流220V接線端子。

　　+、-：直流輸出接線端子。?H、L、G：與應急照明控制器相連的通訊總線端子，其中G為接地端，與機殼導通。

　　二、HW-DL-1KVA-N200布線要求:

　　電源輸入線應采用耐壓750V以上的阻燃RV線，截面積≥2.5mm2；

　　CAN總線(H、L)應選用截面積≥1.0mm2的阻燃RVSP雙絞線，最長不超過3000m。

　　直流輸出(+、-)連接線應選用截面積1.0-4.0mm2阻燃RV線，當使用2.5mm2阻燃RV連接線時，支路電流輸出最大時線長不超過900m，當使用其它線徑的連接線時應按以下公式計算線長：Lmax=35S/(ρ·I)。

　　其中，Lmax為最大走線長度；

　　S：導線截面積，單位mm2；

　　ρ：電阻率，單位Ω•mm2/m，常溫下，銅線的電阻率取0.018Ω•mm2/m即可；

　　I：導線通過的最大電流，即電源直流輸出端口在配接當前負載時可能輸出的最大電流，單位A。

　　機殼接地線宜用4mm2的銅導線，接地電阻應小于4Ω。
